150KVA kuivatyyppinen eristysmuuntaja

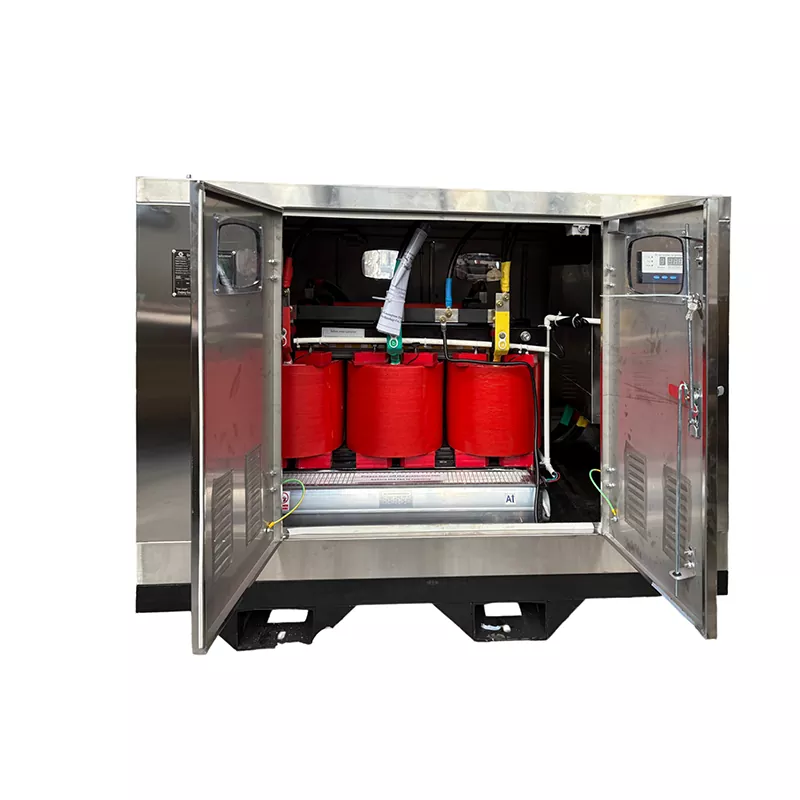

GUANGBIAN valmistaa tätä 150 KVA kuivatyyppistä eristysmuuntajaa sovelluksiin, jotka vaativat sähköeristystä ja pienjännitejakelua. Tässä esitetty yksikkö rakennettiin rakennusprojektia varten Saudi-Arabiassa, ja siinä on ruostumattomasta teräksestä valmistettu kotelo, IP43-suojaus, täydet kuparikäämit, Delta-Star (Δ-Y) -liitäntä, automaattinen tuuletinjäähdytys ja kaksi ylimääräistä MCCB:tä.

Pienjännitepuolella on 400 V kolmivaiheinen ja 230 V yksivaiheinen teho. Tämä mahdollistaa kolmivaiheisten rakennuslaitteiden ja yksivaiheisten apukuormien syöttämisen samasta muuntajasta työmaan kuormituslaskelman ja sähkönjakelusuunnitelman mukaan.

Konfigurointi 400 V ja 230 V kuormille

400 V kolmivaiheista syöttöä voidaan käyttää laitteissa, kuten nostureissa, betonisekoittimissa, hitsauskoneissa, pumpuissa ja muissa kolmivaiheisissa koneissa. 230 V syöttö soveltuu valaistukseen, toimistolaitteisiin, kannettaviin työkaluihin, ilmastointilaitteisiin ja muihin yksivaiheisiin kuormiin.

Rakennustyömaalla yhden muuntajan käyttö molemmille kuormituksille voi yksinkertaistaa jakelujärjestelyä. 150 kVA teho ei kuitenkaan tarkoita, että jokainen kytketty kuorma voisi toimia samanaikaisesti täydellä tyyppikilven teholla. Muuntajan valinnassa tulee ottaa huomioon paikan enimmäistarve, moottorin käynnistysvirta, kuormituskerroin, tehokerroin ja odotettu kuormitusyhdistelmä.

Muuntaja käyttää täysiä kuparikäämityksiä. Kuparin sähkövastus on pienempi kuin alumiinilla, joten johdinhäviöitä voidaan hallita sopivalla johtimien mitoituksella ja käämisuunnittelulla. Kuumiin ilmastoihin asennettaessa käämitysmateriaali on vain yksi osa lämpösuunnittelua; Myös ympäristön lämpötila, eristysjärjestelmä, ilmanvaihto, kuormitus ja jäähdytysmenetelmä on otettava huomioon.

Ensi- ja toisiokäämissä käytetään Delta-Star (Δ-Y) -liitäntää. Star-kytketty pienjännitepuoli tarjoaa nollapisteen 230 V:n yksivaihesyötölle, kun taas Delta-käämi tarjoaa polun kolminkertaisille harmonisille virroille kiertää käämin sisällä. Nollamaadoitusjärjestelyn tulee noudattaa projektin sähkösuunnittelua ja sovellettavia paikallisia vaatimuksia.

Jäähdytys ja kotelointi

Lämpötila-antureita käytetään valvomaan käämin lämpötilaa. Kun esiasetettu lämpötila saavutetaan, automaattiset jäähdytyspuhaltimet alkavat lisätä lämmönpoistoa. Tämä on hyödyllistä asennuksissa, joissa kuormitus muuttuu käytön aikana tai joissa ympäristön lämpötila on suhteellisen korkea.

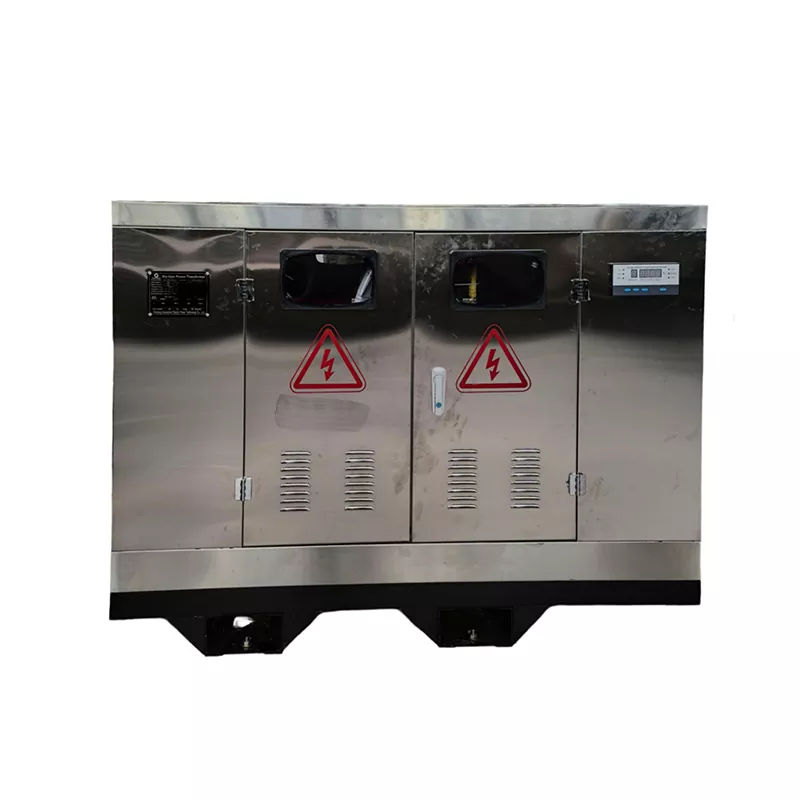

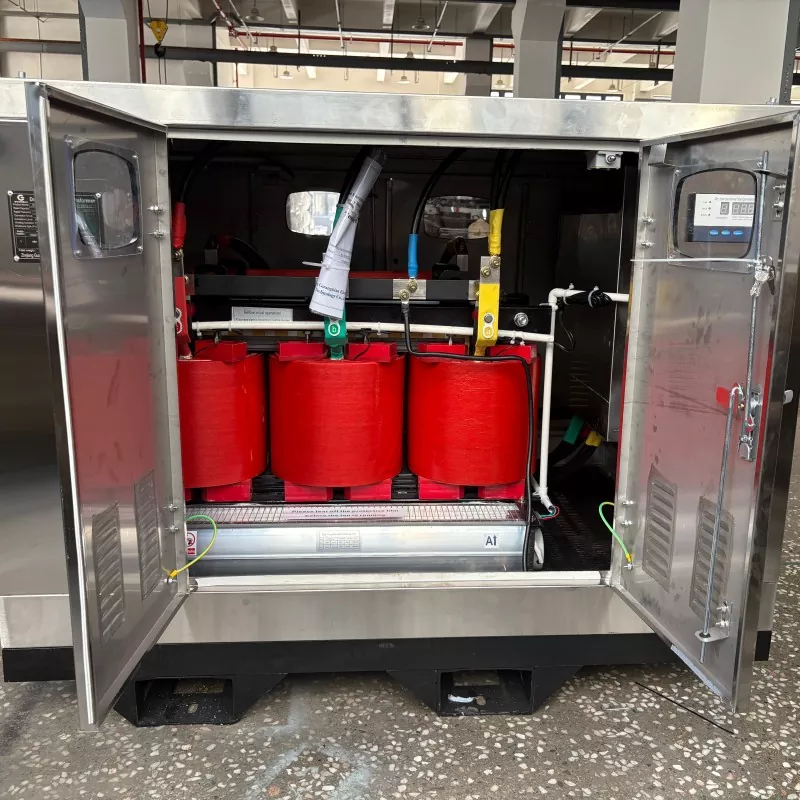

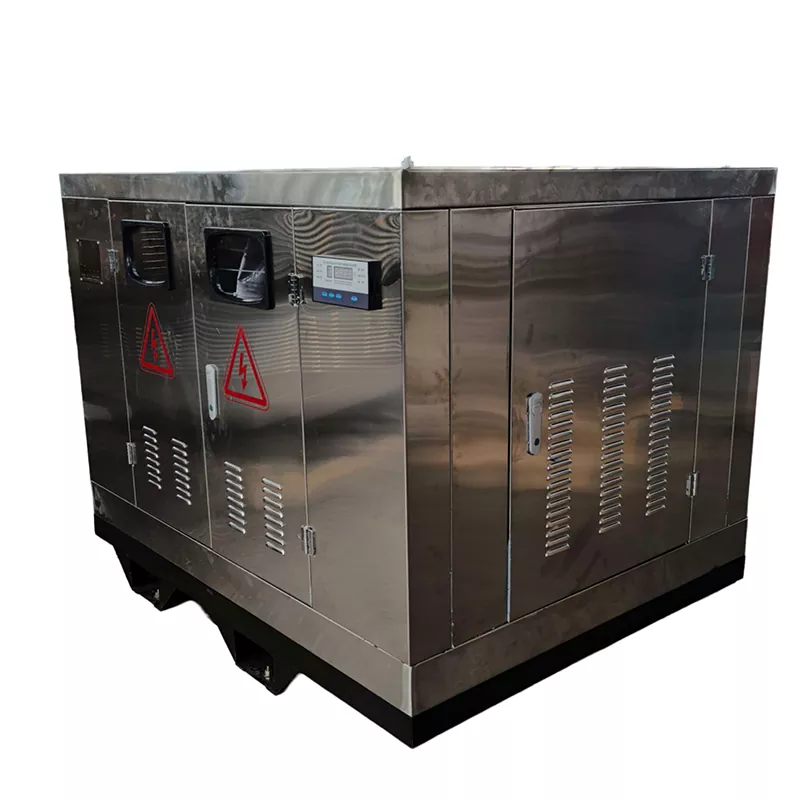

Kotelo on valmistettu ruostumattomasta teräksestä ja sillä on IP43-luokitus. IEC 60529:n mukaan IP43:n ensimmäinen numero ilmaisee suojan yli 1 mm:n suuruisia kiinteitä vieraita esineitä vastaan, kun taas toinen numero ilmaisee suojan vesiroiskeelta IPX3:lle määritetyissä olosuhteissa. Luokitus antaa suojan aiotussa asennusympäristössä, mutta sitä ei pidä tulkita täysin pölytiiviiksi tai vesitiiviiksi.

Ulkona tai osittain altisilla rakennustyömailla asennuksen tulee silti tarjota asianmukainen suoja suoralta rankkasateelta, seisovalta vedeltä, liialliselta pölyn kerääntymiseltä ja muilta olosuhteilta, jotka eivät ole kotelon määritetyn suojaustason ulkopuolella.

Tekniset tiedot ja projektin valinta

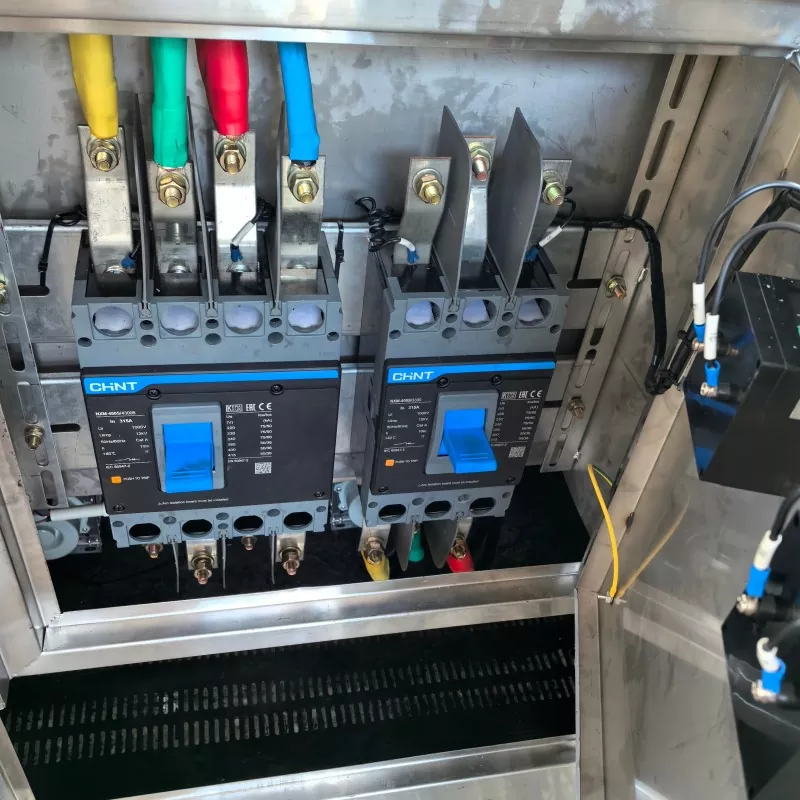

Kaksi ylimääräistä MCCB:tä tarjoavat erillisen alavirran piirin suojauksen ja eristyksen. Niiden arvot tulee valita liitetyn laitteen, kaapelin koon, odotetun virran ja suojauksen koordinointivaatimusten mukaan. Ne ovat erityisen hyödyllisiä silloin, kun muuntajaan on kytkettävä erilaisia ​​rakennuskuormitusryhmiä.

Ennen tuotantoa vaadittu syöttöjännite, lähtöjännite, taajuus, vaihekonfiguraatio, kuormitustyyppi, ympäristön lämpötila, kotelointivaatimukset, maadoitusjärjestely ja sovellettava sähköstandardi on vahvistettava. Moottorikäyttöiset laitteet on myös tunnistettava, koska käynnistysvirta voi vaikuttaa muuntajan kokoon, vaikka normaali käyttökuorma näyttäisi olevan 150 kVA:n sisällä.

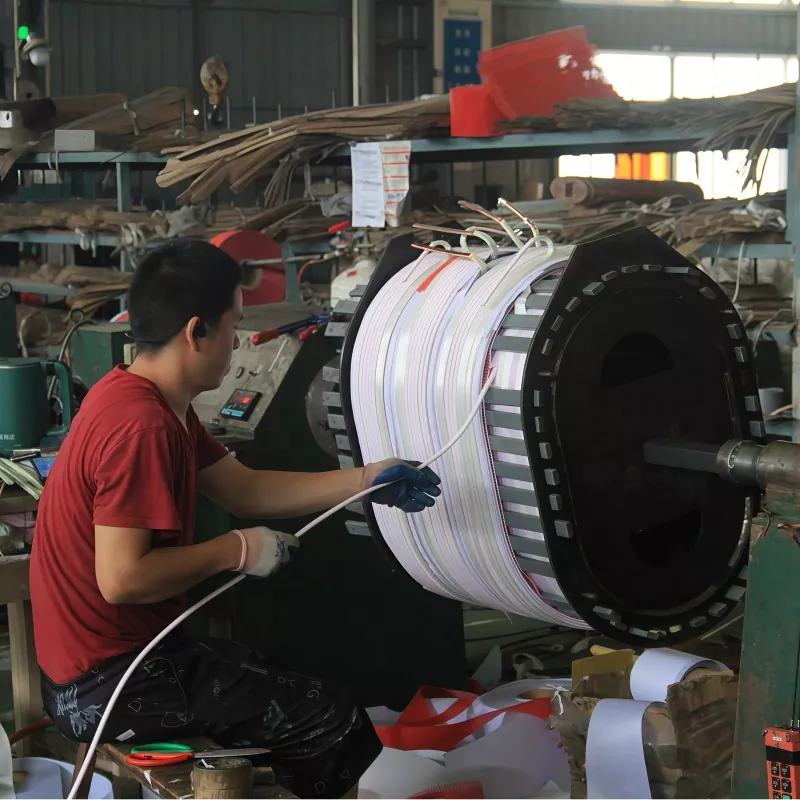

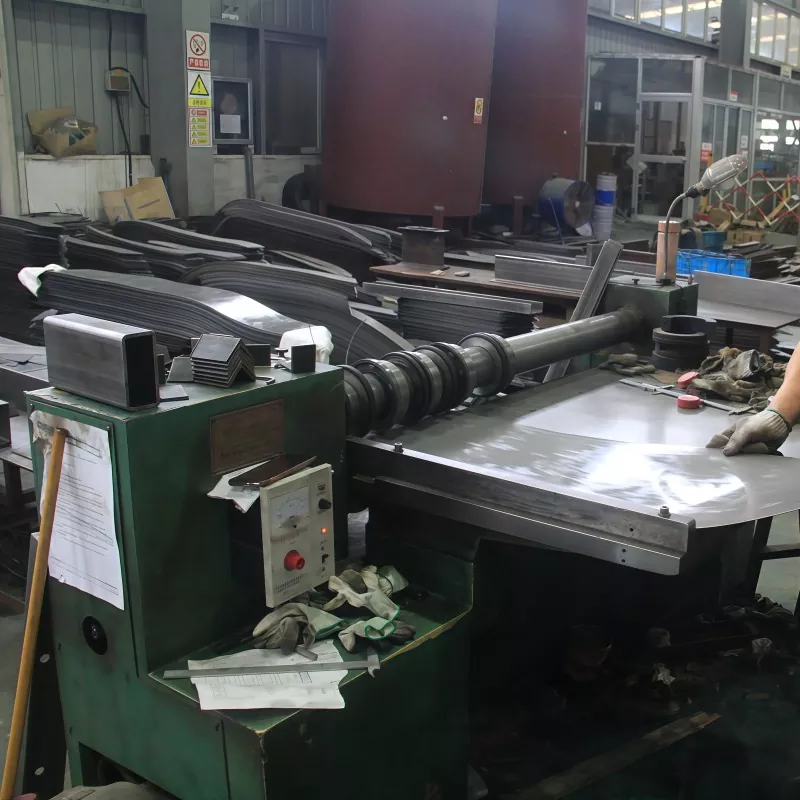

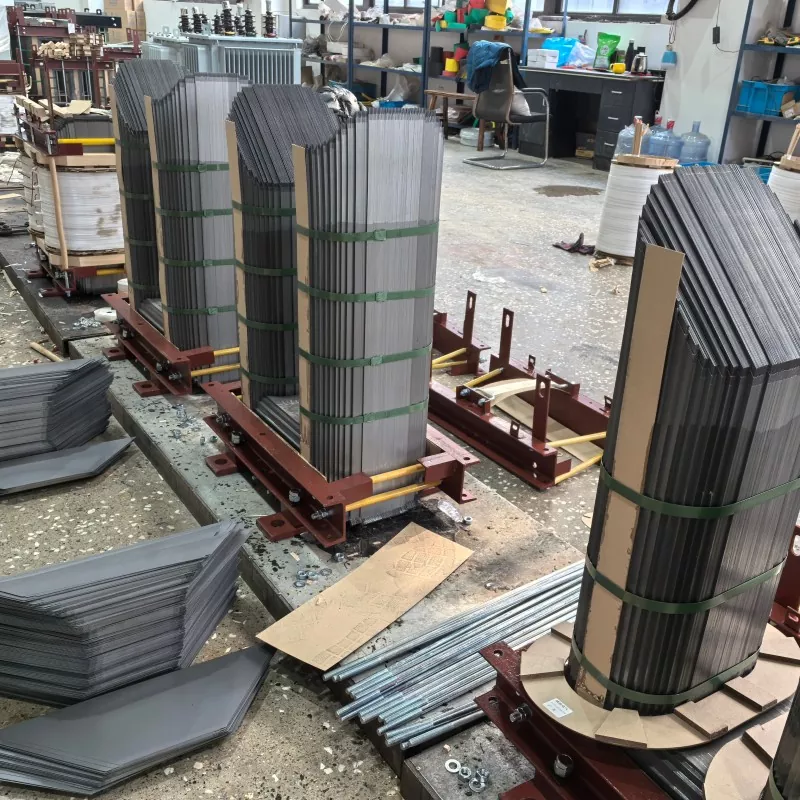

Valmistus, testaus ja räätälöinti

GUANGBIAN valmistaa 150 KVA kuivatyyppistä eristysmuuntajaa kunkin projektin sähköisten eritelmien mukaisesti. Tässä kokoonpanossa tärkeimmät vaatimukset ovat 150 kVA kapasiteetti, 400 V/230 V toisiojakelu, kuparikäämit, Delta-Star-liitäntä, IP43-kotelointi, automaattinen tuuletinjäähdytys ja ylimääräiset MCCB:t.

Muita teknisiä tietoja voidaan muuttaa tarvittaessa, mukaan lukien tulo- ja lähtöjännite, taajuus, käämien järjestely, kotelon rakenne, jäähdytysmenetelmä ja suojauskokoonpano. Lopullinen suunnittelu perustuu sähköjärjestelmään ja asennusolosuhteisiin sen sijaan, että kaikissa projekteissa käytettäisiin samaa kokoonpanoa.

Tehdastestaus suoritetaan sovitun teknisen eritelmän ja sovellettavan standardin mukaisesti. Testipöytäkirjat ja kolmannen osapuolen tarkastus voidaan järjestää projektin niin vaatiessa.

FAQ

Mikä on tämän muuntajan lähtöjännite?

Tämä kokoonpano tarjoaa 400 V kolmivaiheisen ja 230 V yksivaiheisen ulostulon. Muita jänniteyhdistelmiä voidaan valmistaa projektin vaatimusten mukaan.

Voiko 400 V ja 230 V kuormia syöttää samalla muuntajalla?

Kyllä. Delta-Star-liitäntä tarjoaa kolmivaiheisen toisiovirran ja nollapisteen yksivaiheista jakelua varten. Kytkettyjen kuormien on oltava oikein jakautuneita ja niiden on pysyttävä muuntajan nimelliskapasiteetin sisällä.

Miten tuuletinta ohjataan?

Käämin lämpötila-anturit valvovat käyttölämpötilaa. Kun esiasetettu lämpötila saavutetaan, ohjausjärjestelmä käynnistää jäähdytyspuhaltimet. Säätölämpötila asetetaan muuntajan lämpörakenteen mukaan.

Mitä IP43 tarkoittaa?

IP43 tarkoittaa suojausta yli 1 mm:n kiinteitä vieraita esineitä vastaan ​​ja suojan vesiroiskeelta IPX3-testiolosuhteissa. Se ei ole täysin pöly- tai vesitiivis kotelo.

Sopiiko 150 kVA rakennustyömaalle?

Riippuu todellisesta kuormituksesta. Laskennassa tulee huomioida normaali käyttövirta sekä moottorin käynnistysvirta, hitsauskuormat, samanaikainen käyttö ja muut tilapäiset huippukuormat. Muuntajan kapasiteetti tulee vahvistaa projektin kuormitusaikataulun perusteella eikä pelkästään kytkettyjen koneiden lukumäärän perusteella.

Voidaanko muuntaja valmistaa muiden eritelmien mukaan?

Kyllä. Tulo- ja lähtöjännite, taajuus, liitäntäkonfiguraatio, kotelointi-, jäähdytys- ja suojausvaatimukset voidaan määrittää projektin mukaan. Täydellinen sähköspesifikaatio tulee vahvistaa ennen tuotantoa.
