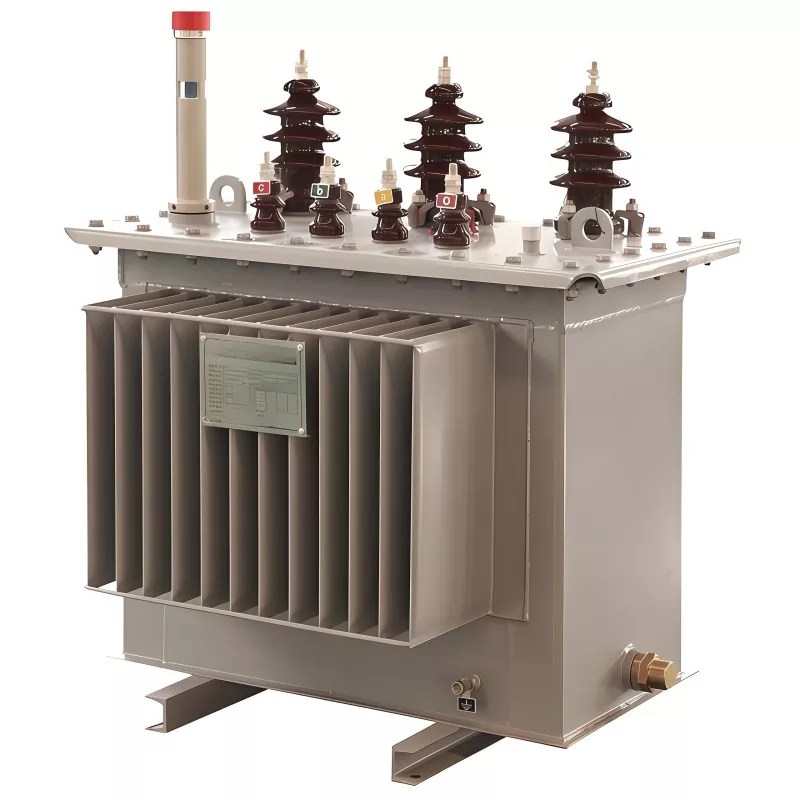

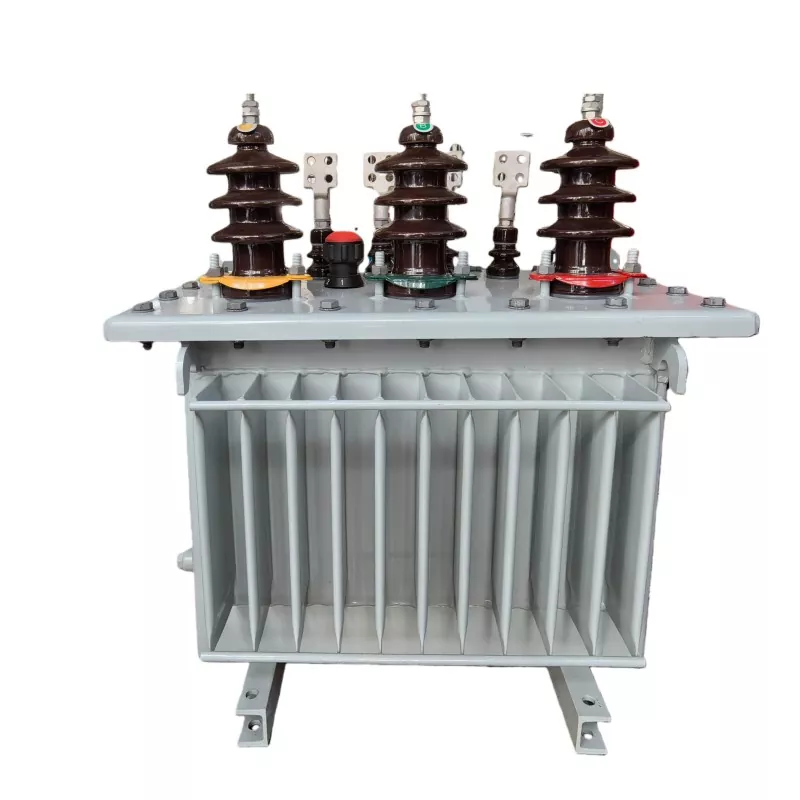

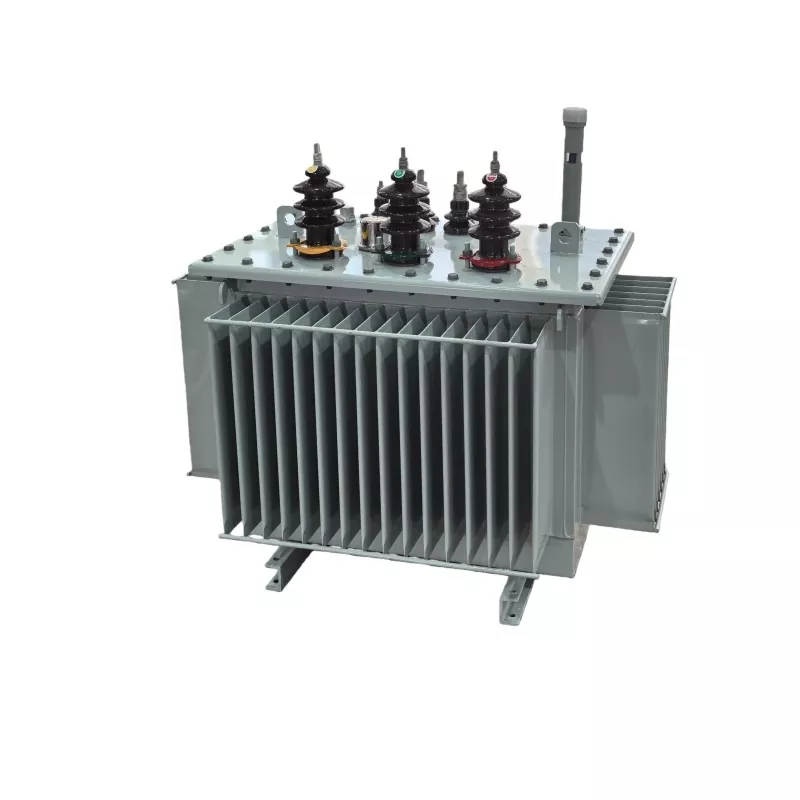

100KVA 11KV öljyupotettu muuntaja

100KVA 11KV Oil Immersed Transformer on keskijännitteinen jakelumuuntaja, joka on suunniteltu alentamaan 11kV ensiöjännite matalajännitetasolle (yleensä 400V / 415V / 0,4kV) teollisissa, kaupallisissa ja sähkönjakelujärjestelmissä.

Se käyttää mineraalieristeöljyä sekä jäähdytys- että eristysväliaineena, mikä varmistaa vakaan lämpösuorituskyvyn ja korkean dielektrisen lujuuden jatkuvassa kuormituksessa.

Sovellustapaus

Afrikkalainen asiakas otti äskettäin käyttöön GUANGBIANin valmistaman 100 kVA:n 11 kv:n öljyn upotetun muuntajan korvaamaan viallisen muuntajan, joka koki oikosulkuvaurion paikallisessa sähkönjakelujärjestelmässä.

Tässä projektissa alkuperäisessä muuntajassa käytettiin alumiinikäämityksiä, jotka valittiin kustannussäästösyistä. Epävakaiden verkkoolosuhteiden ja toistuvien jännitevaihteluiden vuoksi käyttäjän puolella muuntaja kuitenkin altistui toistuvasti ylikuormitukselle ja oikosulkurasitukselle, mikä johti liialliseen kuumenemiseen ja mahdolliseen käämihäiriöön.

Kupari vs alumiini käämit 100KVA muuntajalle

100 kVA:n jakelumuuntajalle GUANGBIAN tarjoaa molemmat:

● Kuparikäämitysvaihtoehto

● Alumiininen käämitysvaihtoehto

Vaikka alumiinikäämit tarjoavat alhaisemmat alkukustannukset, niiden lämmönkestävyys ja mekaaninen lujuus ovat suhteellisen alhaisemmat verrattuna kuparikäämiin.

Epävakaissa tehoympäristöissä - kuten:

● Toistuvat jännitteen vaihtelut

● Korkeat käynnistysvirtaolosuhteet

● Toistuvat oikosulkutapahtumat

alumiinikäämit ovat alttiimpia:

● Ylikuumeneminen ylikuormitusolosuhteissa

● Eristyksen heikkeneminen

● Lyhentynyt käyttöikä vaativissa verkkosovelluksissa

Kustannukset vs. luotettavuus huomioon ottaen

Vaikka alumiinikäämimuuntajilla on alhaisemmat hankintakustannukset, tosielämän sovellukset osoittavat, että epävakaissa verkkoympäristöissä kokonaiselinkaarikustannukset voivat nousta seuraavista syistä:

● Huoltovaatimukset

● Odottamattomia vikoja

● Vaihtokustannukset

Siksi materiaalin valinnan tulee perustua todellisiin käyttöolosuhteisiin pelkän alkuperäisen hinnan sijaan, jotta voidaan varmistaa järjestelmän vakaus pitkällä aikavälillä ja vähentää odottamattomia seisokkeja.

Tekninen asiakirja

Toimintaympäristö

Lämpötilaolosuhteet:

Pitkäaikainen käyttöympäristön lämpötila: -25℃ ~ +45℃.

Maksimi käyttöympäristön lämpötila: Ei yli +50 ℃.

Varastointi- ja kuljetuslämpötila:

-40 ℃ ~ +60 ℃.

Kosteusolosuhteet:

Suhteellinen kosteus: ≤95 % 25℃:ssa

Korkeusvaatimukset:

Nimelliskorkeuden mukautumisalue: ≤1000 metriä

Tekninen sijoittelu vs kilpailijat

Öljyupotettu vs kuiva-tyyppinen muuntaja

Öljyupotetut muuntajat sopivat paremmin raskaaseen käyttöön, ulkokäyttöön ja pitkäikäisiin sovelluksiin.

Verrattuna alempiin standardeihin (S9 / S11 / S13-sarjan trendi)

● S9: Suuremmat häviöt, vanhentunut tehokkuusstandardi

● S11: Perustason nykyaikainen tehokkuus

● S13: Pienihäviöinen, erittäin tehokas suunnittelu (suositeltu vientimarkkinoilla)

S13-ydinteknologialla suunniteltu 100 kVA:n muuntaja voi vähentää tyhjäkäyntihäviöitä 15–30 % verrattuna S11:een, mikä parantaa ROI:ta pitkällä aikavälillä.

Markkinatason kilpailijan sijoittaminen

Verrattuna geneerisiin valmistajiin:

● Parempi häviöiden hallinta (tyhjänä + kuormitushäviön optimointi)

● Vahvempi oikosulkukestävyys

● Parannettu tiivistystekniikka (öljyvuotojen esto)

● Parempi vaatimustenmukaisuusdokumentaatio vientimarkkinoille

Tehtaamme

Peltityöpaja

Folion käämityspaja

Kiertotyöpaja

Kiertouunin työpaja

Muuntajien kokoonpanotyöpaja

Muuntajan käyttöönottopaja

FAQ

Q1: Mikä on 100 KVA öljyupotetun muuntajan käyttöikä?

Tyypillisesti 20–30 vuotta kuormitusolosuhteista, huollosta ja asennusympäristöstä riippuen.

Q2: Voidaanko sitä käyttää ulkona?

Kyllä. Öljyupotetut muuntajat on suunniteltu erityisesti ulkosähköasemille ja ankariin ympäristöihin.

Q3: Mitä huoltoa tarvitaan?

● Säännöllinen öljytason tarkastus

● Säännöllinen öljyn eristetestaus

● Holkkien ja liitosten kiristys

● Lämpötilan valvonta

Huoltovälit ovat yleensä pidempiä kuin kuivatyyppisillä muuntajilla.

Q4: Mitä eroa on 11KV- ja 10KV-muuntajilla?

11KV on korkeampi järjestelmäjännitetaso, jota käytetään yleisesti kansainvälisissä jakeluverkoissa. Suorituskykyperiaatteet pysyvät samanlaisina, mutta eristysvaatimukset ovat tiukemmat.

Q5: Sopiiko se uusiutuvan energian hankkeisiin?

Kyllä. Sitä käytetään laajalti aurinko- ja tuulenjakelujärjestelmissä sen vakauden ja ylikuormituksen sietokyvyn vuoksi.
