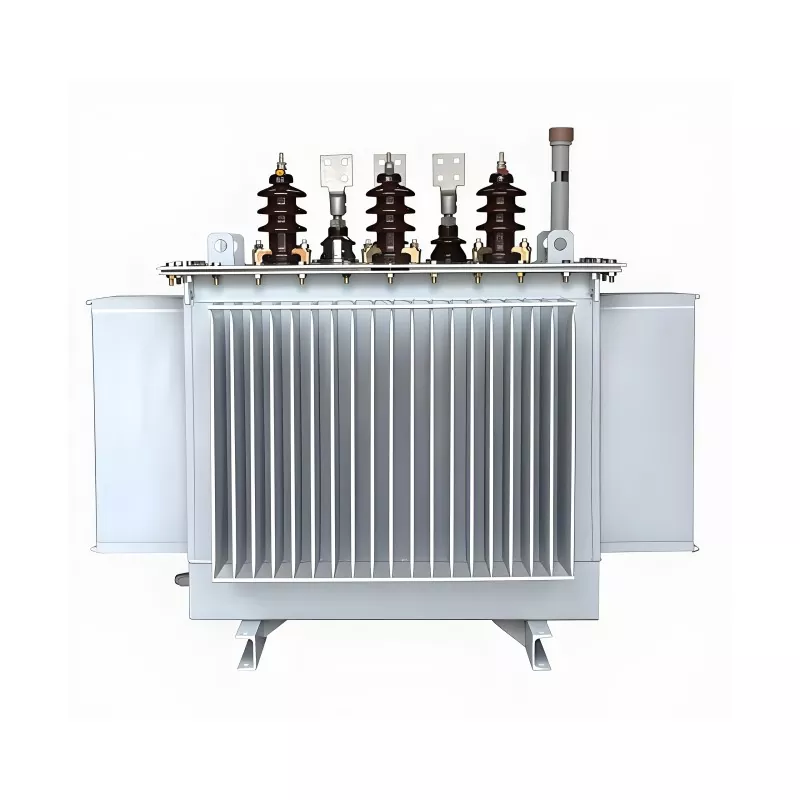

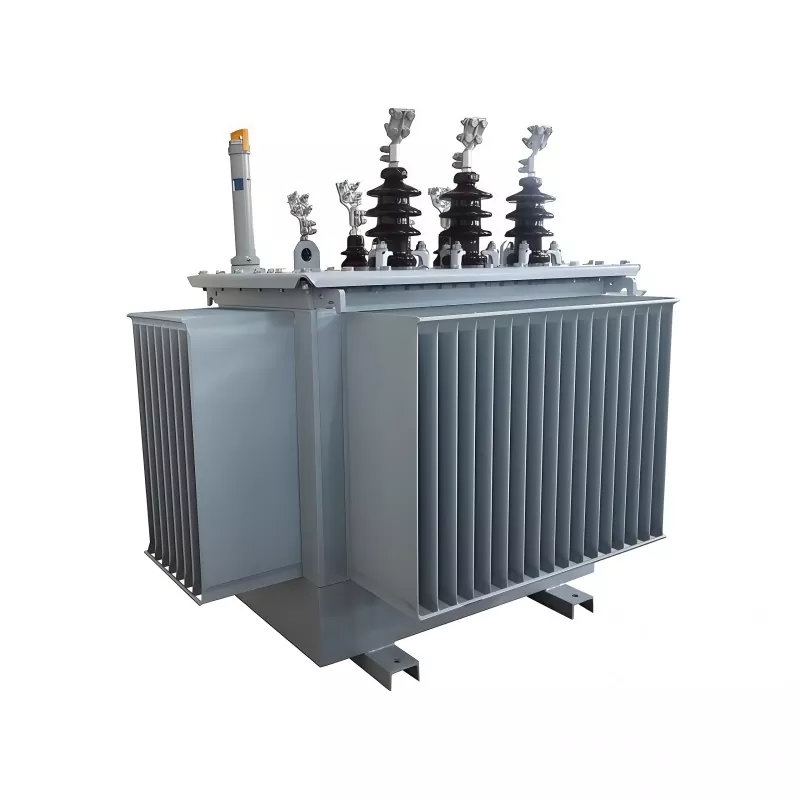

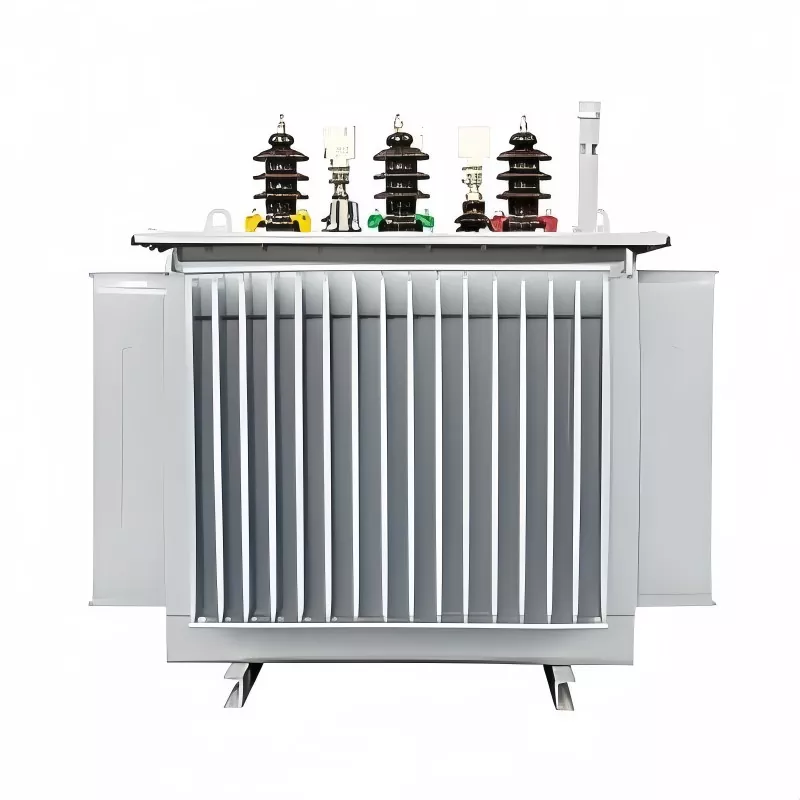

100KVA 20KV kolmivaiheinen öljyupotettu muuntaja

Tämä 100KVA 20KV kolmivaiheinen öljyupotettu muuntaja, jonka GUANGBIAN valmistaa Kiinassa, erottuu joukosta Yzn5-liitäntäryhmänsä ansiosta. Se on kytkentäkonfiguraatio, jossa suurjännitekäämitys ottaa tähtikytkennän (Y-liitäntä), pienjännitekäämi käyttää siksak-liitäntää (johdettu kolmiokytkennästä), pienjännitepuolen nollapiste vedetään ulos ja korkea- ja matalajännitekäämien välinen vaihesuhde tunnistetaan "kellomenetelmällä".

Asiakkaamme käyttävät tätä kolmivaiheista muuntajaa tarkkuustyöstökonepajoissa, jotka vaativat korkeaa tehonsyötön laatua, mikä vähentää harmonisten häiriöiden aiheuttamia laitevikoja.

Se asennetaan yleensä seuraaviin kohteisiin:

Teollisuuden sähkönjakelujärjestelmät

Maaseudun sähköistyshankkeet

Pienet sähköasemat

Infrastruktuuri ja rakennustyömaat

Kaupalliset ja yleishyödylliset sähköverkot

Kuivatyyppisiin muuntajiin verrattuna öljyupotetut muuntajat tarjoavat paremman jäähdytystehon ja korkeamman ylikuormituskestävyyden, mikä tekee niistä sopivampia ulkokäyttöön ja raskaaseen käyttöön.

Tärkeimmät ominaisuudet ja edut

1. Vakaa suorituskyky 20KV-keskijännitejärjestelmissä

Suunniteltu 20KV jakeluverkkoihin, mikä varmistaa vakaan jännitteen muuntamisen ja luotettavan toiminnan myös vaihtelevissa verkkoolosuhteissa. Se parantaa yleistä sähköjärjestelmän vakautta ja laitteiden suojausta.

2. Korkea hyötysuhde pienellä energiahäviöllä

Optimoitu sydän- ja käämisuunnittelu vähentää merkittävästi tyhjäkäynti- ja kuormitushäviöitä, mikä auttaa pienentämään pitkän aikavälin energiankulutusta ja käyttökustannuksia.

3. Öljyupotettu jäähdytys voimakkaaseen lämmönpoistoon

Öljyllä upotettu ONAN-jäähdytysjärjestelmä varmistaa tehokkaan lämmönpoiston, tukee jatkuvaa täyden kuormituksen käyttöä ja pidentää eristeen käyttöikää.

4. Suuri ylikuormitus ja oikosulkuvoima

Se on suunniteltu teollisuusympäristöihin, ja se kestää moottorin käynnistyspiikkejä ja oikosulkurasituksia, mikä takaa turvallisen ja vakaan toiminnan raskaassa kuormituksessa.

5. Kompakti rakenne, helppo asennus

Tilaa säästävä muotoilu, yksinkertainen asennus ja vähäiset huoltovaatimukset, joten se sopii sekä uusiin että jälkiasennettaviin sähkönjakeluprojekteihin.

Tuoteparametri

Käyttöympäristövaatimukset

1. Lämpötila-alue

◦ Vakiokäyttö: -25℃ ~ 45℃

◦ Ympäristön lämpötila ei saa ylittää 40 ℃ pitkäaikaista jatkuvaa käyttöä varten (ONAN-jäähdytyksen varmistamiseksi tehokkuus).

2. Suhteellinen kosteus

◦ Enintään 95 % (25 ℃:n ympäristön lämpötilassa)

3. Korkeus

◦ Vakiosovitus: ≤1000 m merenpinnan yläpuolella

◦ Räätälöinti korkealla: ≤3000 m (parannettu eristys ja optimoitu lämmönpoisto, valinnainen).

4. Asennussivusto

◦ Sisä- tai ulkokäyttöön (ulkoasennukseen vaaditaan IP23-suojausluokka, valinnainen; oletusarvoisesti IP20).

- Pysy kaukana syttyvistä, räjähtävistä, syövyttävistä kaasuista ja pölyn lähteistä.

◦ Ei voimakasta tärinää (värähtelykiihtyvyys ≤0,1 g) tai mekaanista iskua.

5. Ilmanvaihdon kunto

◦ Riittävä tuuletustila: ≥0,5 metrin tila muuntajan ympärillä luonnollista ilmankiertoa varten (kriittinen ONAN-jäähdytys).

◦ Vältä suljettuja tiloja, joissa ei ole ilmavirtaa ylikuumenemisen estämiseksi.

6. Sähköverkkoympäristö

◦ Taajuuksien yhteensopivuus: 50 Hz / 60 Hz kaksitaajuutta mukautettavissa.

◦ Jännityksen vaihtelu: ≤±5 % nimellistulojännitteestä (20 KV) vakaan toiminnan varmistamiseksi.

Mitä ongelmia se ratkaisee?

Todellisissa sähkönjakelujärjestelmissä laitevikoja aiheuttavat usein epävakaa jännite, ylikuormituspiikit ja lämmön kertyminen.

Tämä muuntaja on suunniteltu ratkaisemaan:

● Jännitteen epävakaus 20KV keskijänniteverkoissa

● Toistuva moottorin käynnistysisku teollisuusjärjestelmissä

● Ylikuumenemisongelmat jatkuvan käytön aikana

● Energiahäviö pitkän aikavälin sähkönjakelussa

● Epäluotettava suorituskyky ankarissa ulkoympäristöissä

Ratkaisemalla nämä järjestelmätason ongelmat se varmistaa vakaan ja tehokkaan tehonsiirron vaativissa sovelluksissa.

Tehtaamme

Peltityöpaja

Folion käämityspaja

Kiertotyöpaja

Kiertouunin työpaja

Muuntajien kokoonpanotyöpaja

Muuntajan käyttöönottopaja

Miksi valita öljyupotettu muuntaja?

Kuivatyyppisiin muuntajiin verrattuna öljyupotetut muuntajat tarjoavat:

● Parempi lämmönpoistokyky

● Korkeampi ylikuormituskapasiteetti

● Pidempi käyttöikä

● Vakaampi suorituskyky raskaassa kuormituksessa

20 KV:n jakelujärjestelmissä öljypohjainen suunnittelu on usein suositeltava ratkaisu ulko- ja teollisuussovelluksiin.

Laadunvalvonta ja valmistustakuu

Jokainen muuntaja valmistetaan tiukkojen laadunvalvontamenettelyjen mukaisesti vakaan suorituskyvyn ja turvallisuuden varmistamiseksi.

Testaus sisältää:

● Säännöllinen sähköisen suorituskyvyn testaus

● Eristysresistanssin testaus

● Lämpötilan nousutesti

● Kuormitus- ja tyhjäkäyntihäviötestaus

● Oikosulkukestävyysarvio

Valmistus noudattaa kansainvälisiä standardeja varmistaakseen luotettavuuden globaaleilla markkinoilla.

Huolto ja käyttöikä

100KVA 20KV kolmivaiheinen öljyupotettu muuntaja on suunniteltu vähäisiin huoltotarpeisiin. Oikealla asennuksella ja määräaikaistarkastuksilla käyttöikä voi olla yli 20–25 vuotta.

Suositeltu huolto sisältää:

● Säännöllinen öljyn kunnon tarkastus

● Päätteen liitännän tarkastus

● Lämpötilan valvonta

● Ulkoisten osien puhdistus

FAQ

1. Voiko tämä muuntaja toimia yhtäjaksoisesti 24 tuntia?

Kyllä, se on suunniteltu jatkuvaan käyttöön nimelliskuormitusolosuhteissa.

2. Sopiiko 100KVA muuntaja ulkoasennukseen?

Kyllä, öljyllä upotetut muuntajat sopivat sekä sisä- että ulkotiloihin.

3. Voiko jännitettä mukauttaa?

Kyllä, ensiö- ja toisiojännitteet voidaan räätälöidä projektin vaatimusten mukaan.

4. Mikä on 20KV-järjestelmän yhteensopivuuden tärkein etu?

Se mahdollistaa vakaan integraation keskijännitejakeluverkkoihin pienemmillä siirtohäviöillä.

100KVA 20KV kolmivaiheinen öljyn upotettu muuntaja on luotettava ja tehokas ratkaisu keskijännitteisille sähkönjakelujärjestelmille. Vahvan ylikuormituskapasiteetin, alhaisen energiahäviön ja kestävän öljypohjaisen jäähdytysrakenteen ansiosta se tarjoaa vakaan pitkän aikavälin suorituskyvyn teollisuus- ja yleishyödyllisissä sovelluksissa maailmanlaajuisesti.
