Kuinka 150 KVA:n kuivatyyppinen eristysmuuntaja voi parantaa turvallista ja joustavaa virranjakoa

Artikkelin tiivistelmä:Oikein valitulla muuntajalla voi olla suuri ero sähkönjakelun turvallisuuteen, jännitteen muuntamiseen, laitteiden yhteensopivuuteen ja työpaikan luotettavuuteen. The150KVA kuivatyyppinen eristysmuuntajaalkaenGUANGBIAon suunniteltu sovelluksiin, jotka vaativat sähköeristystä ja pienjännitejakelua, 480 V:n tulolla, 400 V:n kolmivaiheisella ja 230 V:n yksivaihelähdöllä, täyskuparikäämityksellä, Delta-Star-liitännällä, IP43 ruostumattoman teräksen kotelolla, automaattisella tuulettimen jäähdytyksellä ja MCCB-suojauksella. Tämä artikkeli selittää sen kokoonpanon, toimintaperiaatteet, sovellusskenaariot, tekniset näkökohdat ja valintatekijät teollisuus- ja rakennusprojekteissa.

Sisällysluettelo

1. Mikä on 150KVA kuivatyyppinen eristysmuuntaja?
2. Mitkä ovat tärkeimmät tekniset tiedot?
3. Mitä etuja tämä muuntaja tarjoaa?
4. Missä sitä voidaan käyttää?
5. Kuinka sinun pitäisi valita oikea kokoonpano?
6. Miten se verrataan muihin muuntajavaihtoehtoihin?
7. Kuinka se valmistetaan ja testataan?
8. Usein kysytyt kysymykset
9. Tarvitsetko mukautetun muuntajaratkaisun?

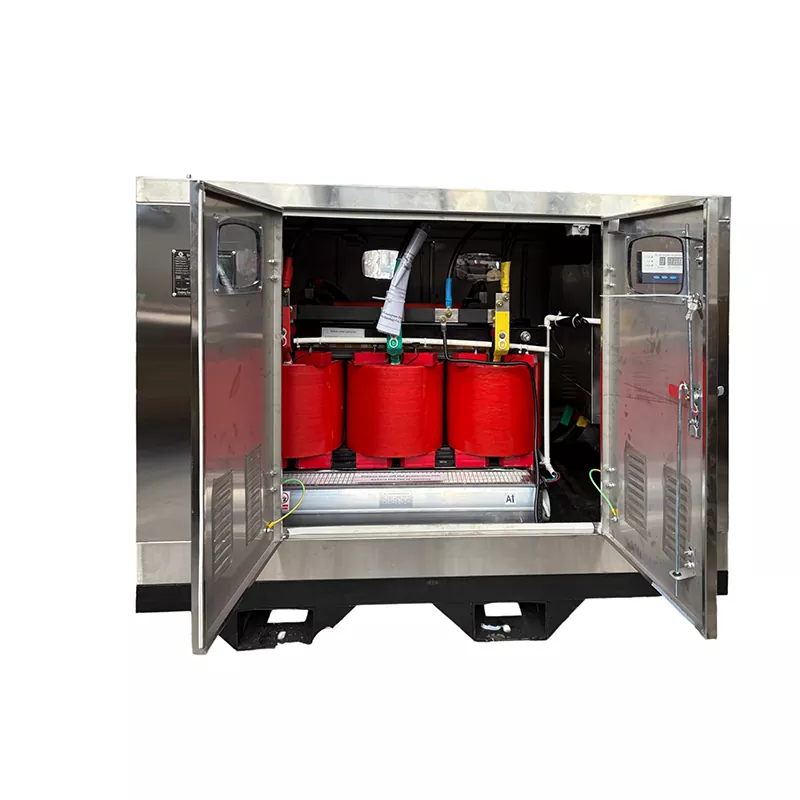

Mikä on 150KVA kuivatyyppinen eristysmuuntaja?

150 KVA:n kuivatyyppinen eristysmuuntaja on kolmivaiheinen muuntaja, joka on suunniteltu tuottamaan sähköinen eristys samalla kun se muuntaa tulevan tehon vaaditulle pienjännitteen jakelutasolle. Toisin kuin öljyllä upotetut muuntajat, kuivatyyppisissä malleissa käytetään kiinteää eristystä ja ilmapohjaisia ​​jäähdytysjärjestelyjä eristävän öljyn sijaan, mikä tekee niistä erityisen sopivia sisäasennuksiin ja valikoituihin teollisuus- tai rakennusympäristöihin.

GUANGBIA-kokoonpano käyttää a480V verkkojännitetuloja tarjoaa400 V kolmivaiheinen ja 230 V yksivaiheinen lähtö. Sen Delta-Star (Δ-Y) käämiliitäntä mahdollistaa toisiopuolen nollapisteen yksivaiheiselle jakelulle samalla kun se tukee kolmivaiheisia kuormia.

150 kVA:n nimellisteholla muuntaja voi palvella yhdistelmää koneita ja sähköisiä apukuormia, kun kohteen todellinen tarve, käynnistysvirta, tehokerroin, kuormituskerroin ja samanaikainen käyttö on oikein laskettu.

Mitkä ovat tärkeimmät tekniset tiedot?

Sähkökokoonpanon ymmärtäminen ennen muuntajan ostamista on välttämätöntä, koska jännite, taajuus, vaihejärjestely, kotelon suojaus, käämitysmateriaali ja jäähdytysmenetelmä vaikuttavat järjestelmän yhteensopivuuteen.

Tämä kokoonpano on erityisen käytännöllinen, kun yhden virtalähteen on tuettava sekä kolmivaiheisia koneita että yksivaiheisia apulaitteita. Tyyppikilven kapasiteettia ei kuitenkaan pidä pitää osoituksena siitä, että jokainen liitetty laite voi toimia täydellä nimellisteholla samanaikaisesti.

Mitä etuja tämä muuntaja tarjoaa?

Sähköeristys alavirran kuormille

Eristys erottaa ensiö- ja toisiopiirit muuntajakytkennällä. Tämä järjestely voi auttaa luomaan ohjatun myötävirtajärjestelmän, ja se on hyödyllinen sovelluksissa, joissa sähköinen eristys on osa yleistä jakelusuunnitelmaa.

Joustava 400V ja 230V jakelu

Delta-Star toisiokonfiguraatio tarjoaa sekä kolmivaiheisen että yksivaiheisen jakelun. Kolmivaiheinen 400 V teho voi tukea laitteita, kuten pumppuja, nostureita, hitsauskoneita, betonisekoittimia ja muita teollisuuskoneita, kun taas 230 V:n teho voi palvella valaistusta, toimistolaitteita, kannettavia työkaluja, ilmastointilaitteita ja apukuormia.

Täysi kuparikäämit

Muuntaja käyttää täysiä kuparikäämityksiä. Kuparilla on suhteellisen alhainen sähkövastus, ja oikein suunnitellut kuparijohtimet voivat auttaa hallitsemaan käämityshäviöitä. Todellinen lämpöteho riippuu edelleen johtimien koosta, muuntajan suunnittelusta, ympäristön lämpötilasta, eristysjärjestelmästä, ilmanvaihdosta ja kuormitusolosuhteista.

Automaattinen jäähdytyksen hallinta

Lämpötila-anturit valvovat käämitysolosuhteita. Kun esiasetettu lämpötila saavutetaan, automaattiset puhaltimet alkavat lisätä lämmönpoistoa. Tämä lähestymistapa on hyödyllinen sovelluksissa, joissa sähkökuormat vaihtelevat tai käyttölämpötilat voivat nousta.

Integroitu MCCB-suojaus

Valetut kotelon katkaisijat ovat tulo- ja lähtöpuolella. Nämä katkaisijat voivat tarjota ylimääräistä piirin suojausta ja eristystä, kun taas niiden lopulliset arvot tulee valita kaapelin koon, kytkettyjen kuormien, odotetun virran ja projektin suojauksen koordinointivaatimusten mukaan.

Missä sitä voidaan käyttää?

150 kVA:n kapasiteetti soveltuu moniin keskisuuriin sähkönjakelukohteisiin, kun laskettu kuorma on muuntajan mitoitusrajojen sisällä.

• Rakennustyömaat:Toimittaa tilapäistä virtaa nostureille, sekoittimille, pumpuille, hitsauslaitteille, valaistukseen ja työmaatoimistoihin.
• Teollisuustilat:Tukee tuotantokoneita yhdessä yksivaiheisten sähköisten lisäkuormien kanssa.
• Kaupalliset tilat:Tarjoaa eristetyn pienjännitejakelun silloin, kun sähkösuunnittelu sitä vaatii.
• Väliaikaiset sähköjärjestelmät:Voidaan integroida projektikohtaisiin sähkönjakelujärjestelyihin.
• Sekakuormitusasennukset:Tukee sekä kolmivaiheisia koneita että 230 V:n yksivaihelaitteita samasta toisiojärjestelmästä.

Rakennusprojekteissa GUANGBIANin toimittama Saudi-Arabia-projektikonfiguraatio osoittaa, kuinka ruostumattomasta teräksestä valmistettu kotelo, Delta-Star-liitäntä, automaattinen tuuletinjäähdytys, kuparikäämit ja muut MCCB:t voidaan integroida projektikohtaiseen muuntajasuunnitteluun.

Kuinka sinun pitäisi valita oikea kokoonpano?

Muuntajan valinta tulisi aloittaa sähköjärjestelmästä sen sijaan, että valittaisiin vain kVA-arvo. Täydellisen teknisen katsauksen tulee kattaa seuraavat tekijät:

1. Laske enimmäistarve:Tunnista todellinen käyttökuorma sen sijaan, että lisäisit vain jokaisen liitetyn laitteen nimikilven arvot.
2. Tarkista moottorin käynnistysvirta:Moottorit, kompressorit, pumput ja muut induktiiviset kuormat voivat vaatia huomattavasti suurempaa virtaa käynnistyksen aikana.
3. Vahvista tulojännite:Varmista, että ensiöjännite vastaa käytettävissä olevaa sähkönsyöttöä.
4. Vahvista lähtövaatimukset:Selvitä, vaatiiko projekti 400 V kolmivaiheista, 230 V yksivaiheista jännitettä vai jotain muuta jänniteyhdistelmää.
5. Tarkista tiheys:Varmista, toimiiko asennus 50 Hz vai 60 Hz taajuudella.
6. Tarkista ympäristöolosuhteet:Lämpötila, ilmanvaihto, pöly, kosteus ja asennuspaikka vaikuttavat lämpö- ja kotelointivaatimuksiin.
7. Määritä suojausvaatimukset:MCCB-arvot ja jatkosuojaus tulee sovittaa yhteen kaapeleiden ja liitettyjen laitteiden kanssa.
8. Vahvista maadoitusjärjestelyt:Nolla- ja maadoituskokoonpanon tulee noudattaa projektin sähkösuunnittelua ja sovellettavia paikallisia määräyksiä.

Nämä näkökohdat ovat erityisen tärkeitä, koska muuntaja voi näyttää riittävän kokoiselta normaaleissa käyttöolosuhteissa, mutta silti kokea liiallista rasitusta, jos useita suurvirtamoottoreita käynnistyy samanaikaisesti.

Miten se verrataan muihin muuntajavaihtoehtoihin?

Valinnan kuivatyypin ja öljypohjaisen tekniikan välillä tulee perustua asennusympäristöön, kapasiteettiin, jännitevaatimuksiin, sovellettaviin standardeihin, jäähdytysvaatimuksiin, käytettävissä olevaan tilaan ja yleiseen sähköjärjestelmän suunnitteluun.

Kuinka se valmistetaan ja testataan?

Projektipohjaisessa muuntajien hankinnassa valmistuksen laatu on vain yksi osa prosessia. Asiakkaan sähköspesifikaatioiden tarkka tulkinta on yhtä tärkeää.

GUANGBIA valmistaa muuntajakokoonpanoja projektin vaatimusten mukaisesti. Sovelluksesta riippuen spesifikaatioita, kuten tulo- ja lähtöjännite, taajuus, käämien järjestely, kotelon rakenne, jäähdytysmenetelmä ja suojauskokoonpano voidaan säätää.

Tuotantoprosessin tulee vahvistaa keskeiset sähköparametrit ennen valmistuksen aloittamista. Tehdastestaus voidaan sitten suorittaa sovitun teknisen spesifikaation ja sovellettavan standardin mukaisesti, jolloin testipöytäkirjat ja kolmannen osapuolen tarkastus ovat saatavilla projektin niin vaatiessa.

Tärkeimmät tiedot tarjousta pyydettäessä

• Vaadittu kVA kapasiteetti
• Ensisijainen ja toisiojännite
• 50 Hz tai 60 Hz taajuus
• Yksivaiheiset tai kolmivaiheiset vaatimukset
• Kierremateriaalin mieltymys
• Vaadittu yhteysmääritys
• Sisä- tai ulkoasennusolosuhteet
• Kotelon suojausvaatimukset
• Jäähdytysvaatimukset
• MCCB tai muut suojausvaatimukset
• Kuormatyyppi ja moottorin käynnistysominaisuudet
• Sovellettavat paikalliset sähköstandardit

Näiden tietojen antaminen tarjousvaiheessa auttaa valmistajaa kehittämään muuntajan kokoonpanon, joka vastaa todellista projektia sen sijaan, että luottaisi yleiseen standardimalliin.

Usein kysytyt kysymykset

Mikä on tämän muuntajan lähtöjännite?

Tämä kokoonpano tarjoaa 400 V kolmivaiheisen ja 230 V yksivaiheisen ulostulon. Muita jänniteyhdistelmiä voidaan kehittää projektin vaatimusten mukaan.

Voivatko 400 V ja 230 V kuormat toimia samasta muuntajasta?

Kyllä. Delta-Star-liitäntä tarjoaa kolmivaiheisen toisiovirran ja nollapisteen yksivaiheista jakelua varten. Kytkettyjen kuormien on oltava oikein tasapainotettuja ja niiden on pysyttävä muuntajan nimelliskapasiteetin sisällä.

Miten automaattinen jäähdytystuuletin toimii?

Lämpötila-anturit valvovat käämin lämpötilaa. Kun esiasetettu lämpötila saavutetaan, ohjausjärjestelmä aktivoi jäähdytyspuhaltimet lämmön haihtumisen lisäämiseksi. Todellisen ohjauslämpötilan tulee noudattaa muuntajan lämpösuunnittelua.

Mitä IP43-suojaus tarkoittaa?

IP43 tarkoittaa suojausta yli 1 mm:n kiinteitä vieraita esineitä vastaan ​​ja suojan vesisuihkulta sovellettavissa IPX3-testiolosuhteissa. Sitä ei pidä tulkita täysin pöly- tai vesitiiviiksi.

Riittääkö 150 kVA rakennustyömaalla?

Se riippuu paikan lasketusta sähköntarpeesta. Moottorin käynnistysvirta, hitsauslaitteet, samanaikainen käyttö, tilapäiset huippukuormat, tehokerroin ja kuormituskerroin tulee ottaa huomioon ennen vaaditun muuntajan kapasiteetin vahvistamista.

Voiko muuntajaa räätälöidä?

Kyllä. Tulo- ja lähtöjännite, taajuus, liitäntäkokoonpano, kotelo, jäähdytysmenetelmä, käämitysjärjestely ja suojauskokoonpano voidaan räätälöidä projektin sähkövaatimusten mukaan.

Tarvitsetko mukautetun muuntajaratkaisun?

Oikean muuntajan valinta edellyttää viime kädessä sähkökapasiteetin, jännitteen muuntamisen, eristyksen, suojauksen, jäähdytyksen ja asennusolosuhteiden sovittamista todelliseen käyttöympäristöön. Konfiguroitavien sähkömäärittelyjen ja projektisuuntautuneen valmistuksen ansiosta GUANGBIAN voi tukea asiakkaita, jotka etsivät käytännöllistä muuntajaratkaisua teollisuus-, rakennus- ja muihin pienjännitejakelutarkoituksiin. Jos suunnittelet uutta projektia tai vaihdat olemassa olevaa yksikköä,ota meihin yhteyttäjännitteen, kapasiteetin, taajuuden, kuormituksen tyypin ja asennusvaatimusten kanssa keskustellaksesi sopivasta muuntajakokoonpanosta ja saadaksesi projektikohtaisen tarjouksen.
