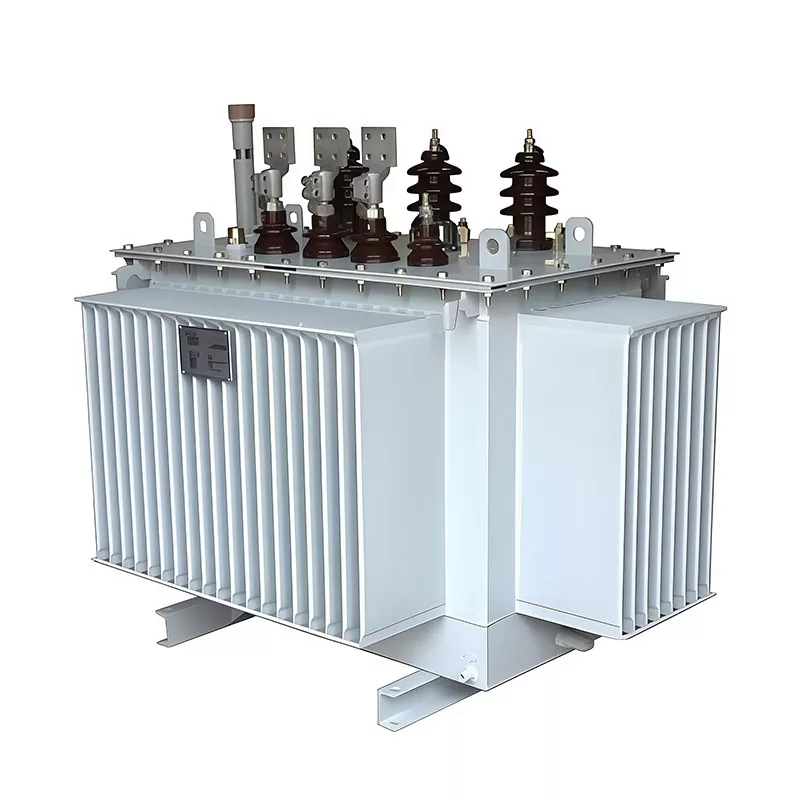

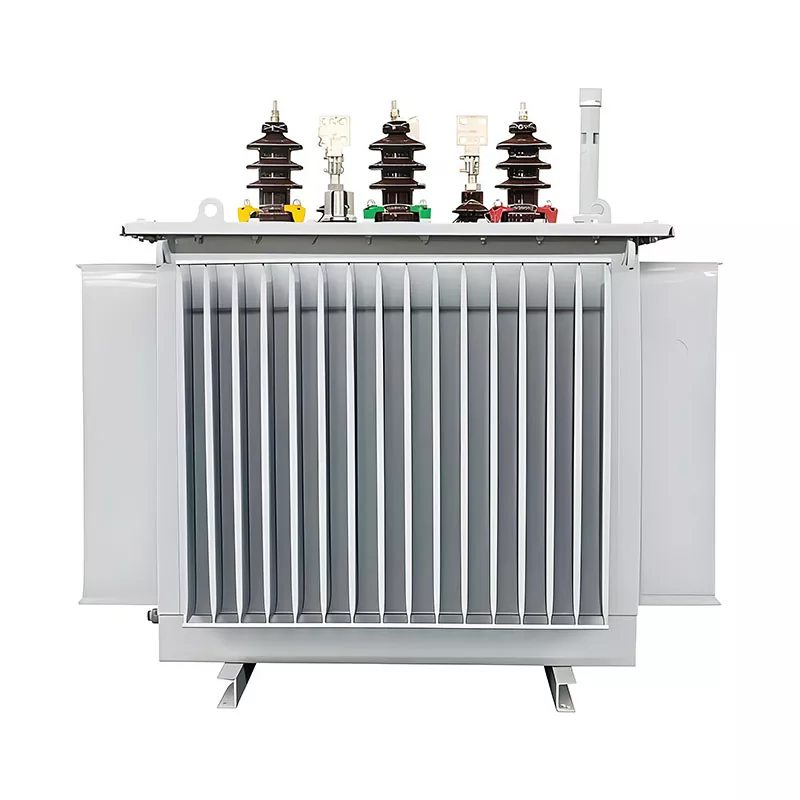

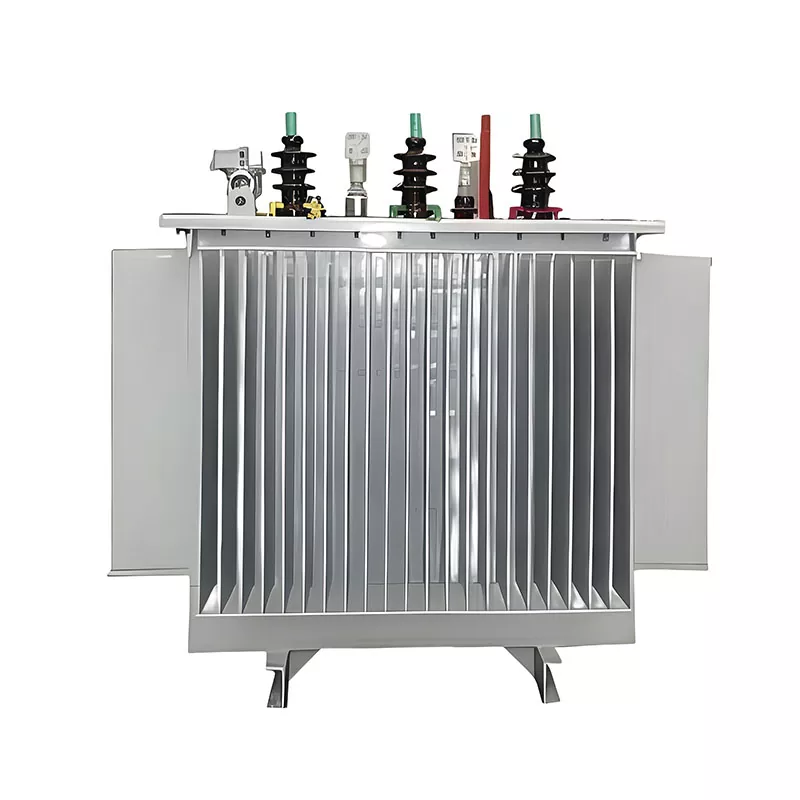

75KVA öljyupotettu muuntaja

75 kVA öljyupotettu muuntaja on joustava alennusratkaisu, jonka ensiöjännitteet ovat 6 kV - 35 kV ja toissijaiset lähdöt, kuten 400 V tai 480 V, räätälöity vastaamaan erilaisia ​​verkkovaatimuksia. Se tukee sekä 50 Hz:n että 60 Hz:n järjestelmiä, joten se soveltuu monimarkkinaprojekteihin.

Guangbianin tehtaalla yksiköt suunnitellaan yleensä Dyn11- tai Yyn0-vektoriryhmillä kuormitusolosuhteista riippuen, Dyn11 suositaan seka- tai yksivaihekuormituksille. Impedanssi on tyypillisesti 4,5–6 %, mikä tasapainottaa vikasuojan ja toimintahyötysuhteen vakaan sähkönjakelun takaamiseksi teollisuus- ja yleishyödyllisissä sovelluksissa.

Rakennuksen yksityiskohdat, jotka vaikuttavat suorituskykyyn

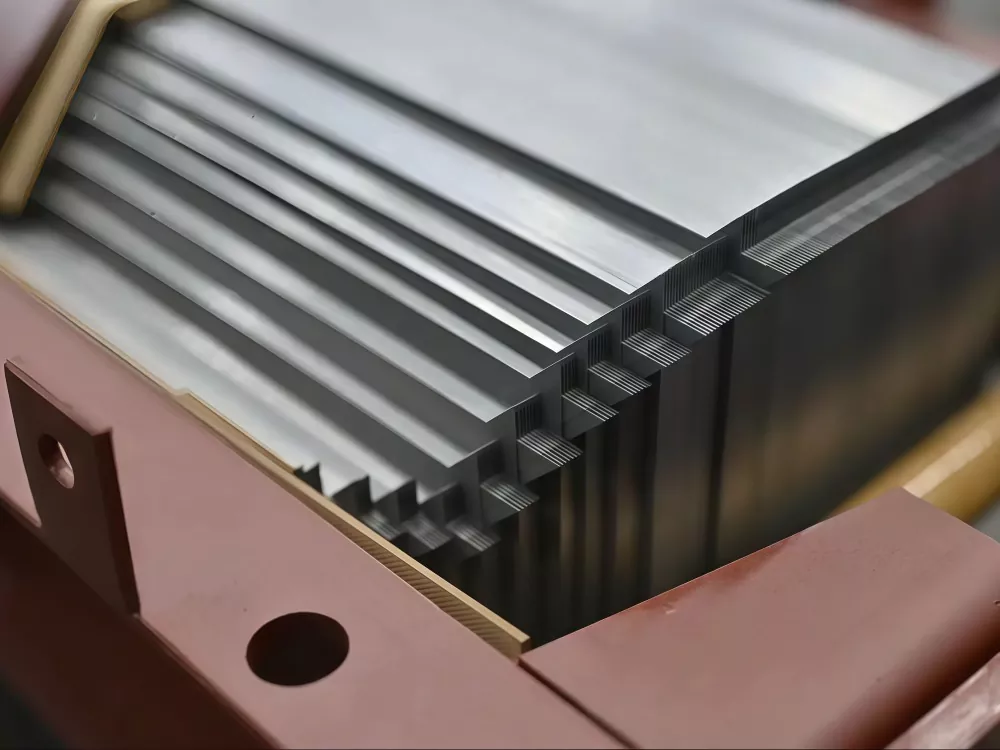

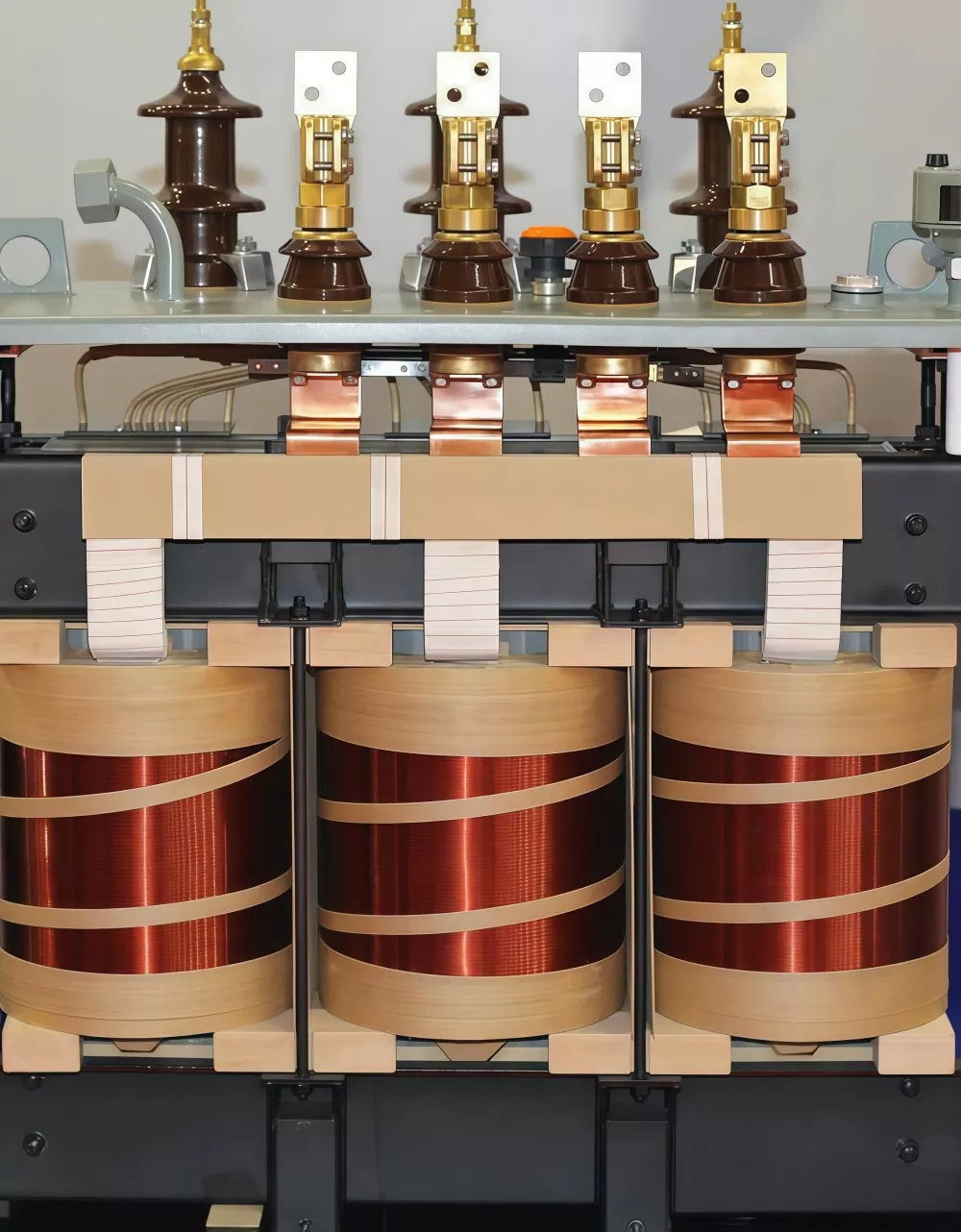

75 kVA:n öljyupotetun muuntajan suorituskyky riippuu pääasiassa tärkeimmistä rakenteen yksityiskohdista. Se käyttää kylmävalssattua piiteräsydintä vakaan magneettisen suorituskyvyn takaamiseksi, kun taas käämit voivat olla kuparia tai alumiinia kustannus- ja tehokkuusvaatimuksista riippuen.

Kuparikäämit tarjoavat erinomaisen johtavuuden ja kestävät paremmin lämpöväsymystä tuhansien kuormitusjaksojen aikana. Alumiinikäämit sen sijaan löytävät edelleen tiensä kustannusherkkään projekteihin. GUANGBIANin tuotantolaitoksessa Kiinassa olemme toimittaneet molemmat kokoonpanot, ja oikein mitoitettuna kumpi tahansa materiaali voi helposti ylittää 20 vuoden käyttöiän.

Guangbianin tehtaalla kuparikäämityksiä käytetään yleisesti korkeamman johtavuuden ja lämmönkestävyyden parantamiseksi, ja alumiinia on saatavilla myös budjettiprojekteihin. Monikerroksisia sylinterimäisiä käämirakenteita käytetään parantamaan oikosulkulujuutta ja mekaanista vakautta.

Tyhjiööljykyllästystä käytetään poistamaan ilmaraot eristysjärjestelmästä, mikä auttaa vähentämään osittaista purkausta ja pidentää käyttöikää. Nämä suunnitteluvalinnat takaavat pitkän aikavälin luotettavuuden ja vakaan toiminnan teollisuuden kuormitusolosuhteissa.

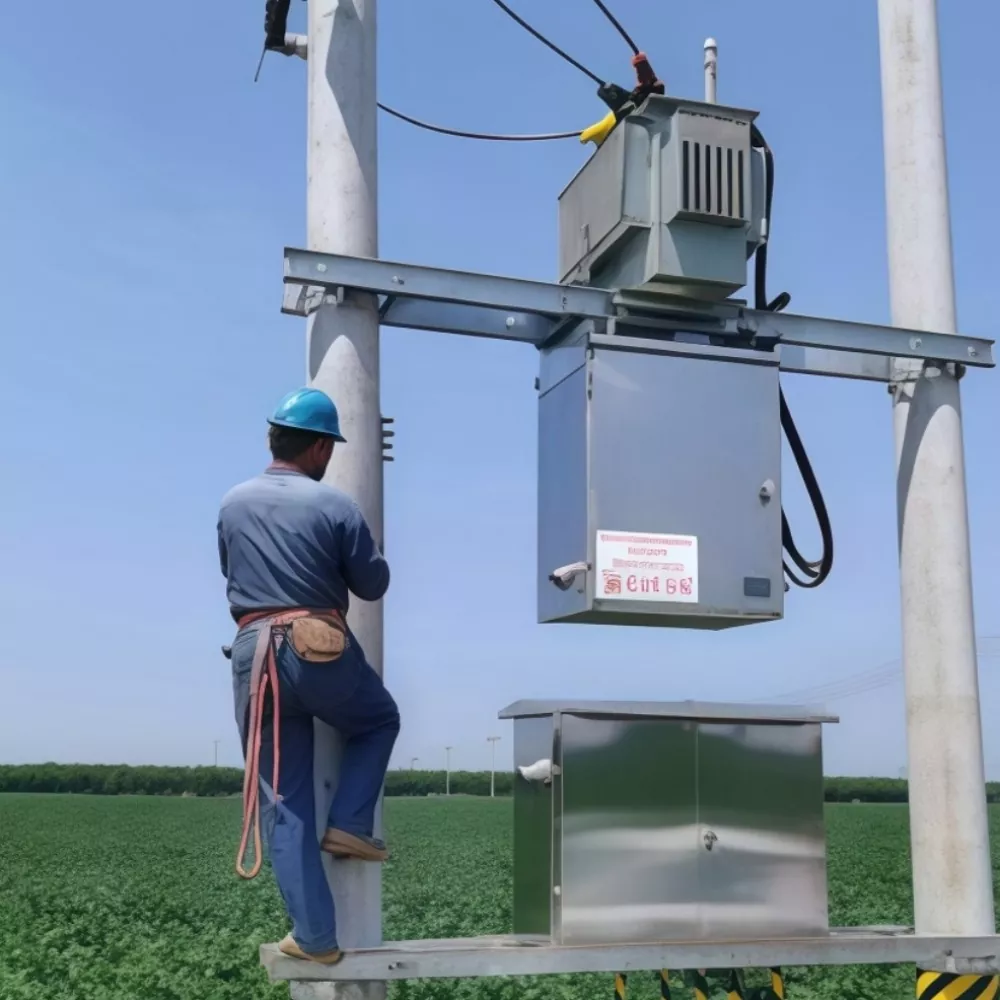

Asennusohjeet 75 kVA öljyupotettuun muuntajaan

Oikea asennus vaikuttaa suoraan pitkän aikavälin suorituskykyyn ja luotettavuuteen. Keskeisiä kohtia ovat:

Pohjan tasoitus:Pidä asennusalusta 2 mm:n toleranssin sisällä välttääksesi tärinän, epänormaalin melun ja tiivisteen jännityksen, jotka voivat johtaa öljyn vuotamiseen ajan myötä.

Öljymäärän tarkistus:Tarkista öljyn taso todellisissa ympäristön lämpötilaolosuhteissa, älä vain alkuperäisiä purkulukemoita, jotta vältät vähäöljyisen käytön ja ylikuumenemisriskit.

Vakaa sijoitus:Varmista, että yksikkö on tukevasti kiinnitetty vähentääksesi mekaanista rasitusta käytön aikana ja oikosulkutilanteessa.

Esijännitetarkastus:Varmista turvallisen käynnistyksen varmistamiseksi kaikki liittimet, tiivisteet ja eristysolosuhteet ennen käyttöönottoa.

Guangbianin tehtaan vakiokäytännössä näitä asennustarkastuksia painotetaan sen varmistamiseksi, että jokainen 75 kVA:n muuntaja toimii turvallisesti ja johdonmukaisesti kenttäsovelluksissa.

Käytännön pointteja

Mikään luettelokuvaus ei sisällä kaikkea, mikä kannattaa tietää. Muutama käytännön seikka, jotka tulevat esille tilauksen jälkeen on sijoitettu:

Toimitusaikataulut  Suurin osa yksiköistä lähetetään Shanghaista. Kaakkois-Aasian kohteissa 2-3 viikkoa satamasta satamaan. Lähi-idässä ja Afrikka toimivat pidempään – 4–5 viikkoa, kun otat huomioon asiakirjojen käsittelyn. Rakenna tämä projektiisi aikataulu välttää viime hetken sekoitus.

Vientipakkaukset. Käytämme ISPM 15 -yhteensopivia puulaatikoita vakiokäytäntönä GUANGBIANin tehtaallamme Kiinassa. Se kattaa suurin osa kohdevaatimuksista. Mutta jos hankkeesi sijaitsee maassa, jossa kasvinsuojelu on tiukempi pöytäkirjat - Australia ja Uusi-Seelanti tulevat mieleen - ilmoita meille etukäteen, jotta asiakirjat vastaavat tarkastusta standardit, joita tulet kohtaamaan.

Yleisiä palvelupyyntöjä. Mitä myynnin jälkeisiä tiedusteluja teemme useimmiten? Ulkoiset liitäntäongelmat ja öljytasoerot. Ei kumpaakaan yleensä katastrofaalinen – rutiinitarkastukset havaitsevat ne yleensä aikaisin. Silti huoltorutiini on paikallaan ensimmäisestä päivästä alkaen estää pienistä havainnoista muodostumasta suunnittelemattomiksi seisokkeiksi.

Kun hankit 75 KVA muuntajan ulkomaiselta valmistajalta, näillä toiminnallisilla yksityiskohdilla on merkitystä yhtä paljon kuin tekniset tiedot. Oikea tehdaskumppani ennakoi niitä sen sijaan, että jättäisi sinun tutkittavaksi niitä yksin.

Kysymyksiä, joita kannattaa kysyä ennen sitoutumista

Ennen kuin teknisistä tiedoista tulee ostotilaus, muutamalla seikalla on tapana erottaa sujuvat projektit ongelmallisista niitä:

Vikataso asennuskohdassa. Paikallinen laitos voi tarjota tämän luvun. Sillä on merkitystä, koska muuntajan oikosulku kestää nimellisarvot on vastattava – tai ylitettävä – mitä ruudukko voi heittää sille vikatapahtuman aikana.

Odotettu kuormituksen kasvu ja tehokkuustavoitteet. Mitkä ovat arvioidut kuormitushäviöt ja tyhjäkäyntihäviöt? Kohtuullisen marginaalin rakentaminen etukäteen maksaa usein vähemmän kuin alimittaisen yksikön vaihtaminen kahden vuoden kuluttua.

Läpimenoajan realiteetit. Tavallisen 75 KVA:n öljyn upotettavan muuntajan tuotanto tapahtuu tyypillisesti GUANGBIANin tehtaallamme Kiinassa 2-3 viikkoa tilausvahvistuksesta. Tämä edellyttää suoria määrityksiä. Kun aloitat kerrostamisen mukautettuna impedanssiarvot, epästandardit vektoriryhmät tai lisävalvontalaitteet, aikajana venyy. Ota se huomioon hankintasuunnitelmasi.

Oikea valmistaja ei vain anna sinulle tarjousta – he auttavat sinua esittämään kysymyksiä, jotka estävät yllätyksiltä laitteet laskeutuvat paikalle.

Tehtaamme

Peltityöpaja

Folion käämityspaja

Kiertotyöpaja

Kiertouunin työpaja

Muuntajien kokoonpanotyöpaja

Muuntajan käyttöönottopaja

FAQ

Q1: Mihin 75 kVA muuntajaa käytetään?

Sitä käytetään keskijännitesähkön alentamiseksi käyttökelpoiselle matalajännitetasolle teollisiin ja kaupallisiin sovelluksiin.

Q2: Voiko se tukea sekä 50Hz että 60Hz järjestelmiä?

Kyllä, se voidaan suunnitella kummalle tahansa taajuudelle riippuen projektin vaatimuksista.

Q3: Mikä on öljyupotetun muuntajan käyttöikä?

Tyypillisesti yli 20 vuotta asianmukaisella asennuksella ja huollolla.

Q4: Mitä eroa on kupari- ja alumiinikäämien välillä?

Kupari tarjoaa paremman johtavuuden ja kestävyyden, kun taas alumiini on kustannustehokkaampaa.

Miksi valita Guangbian Factory?

Luotettavan valmistajan valinta on ratkaisevan tärkeää pitkän aikavälin suorituskyvyn kannalta.

● Suora tehdastoimitus Kiinasta

● Jännitteen ja rakenteen täydellinen räätälöinti

● Tiukka laadunvalvontajärjestelmä

● Vientikokemusta globaaleihin projekteihin

● Tekninen tuki asennuksessa ja valinnassa

Guangbian tarjoaa vakaita ja kustannustehokkaita muuntajaratkaisuja kansainvälisille ostajille.
