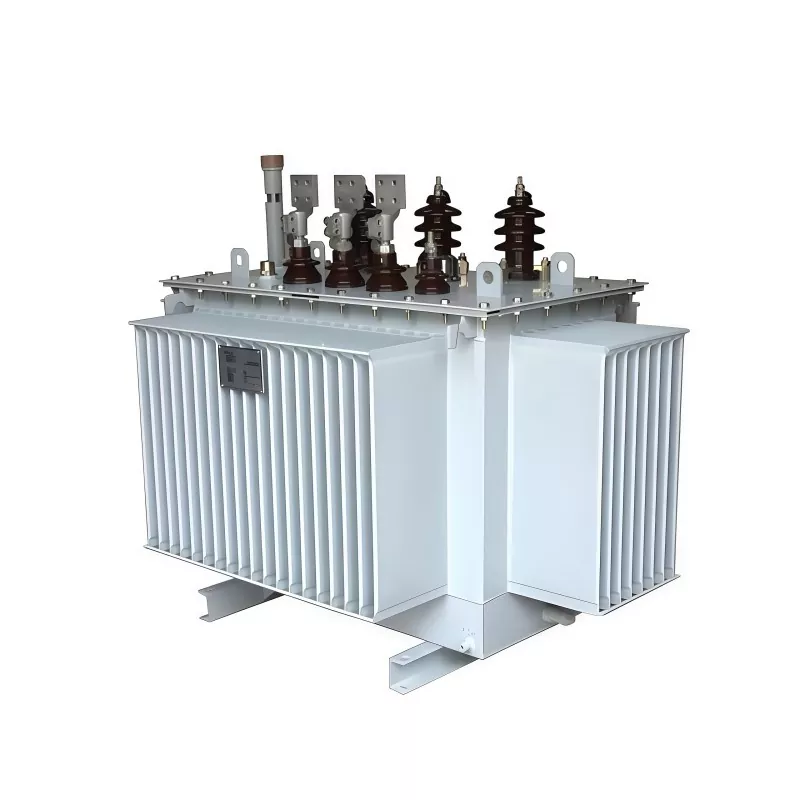

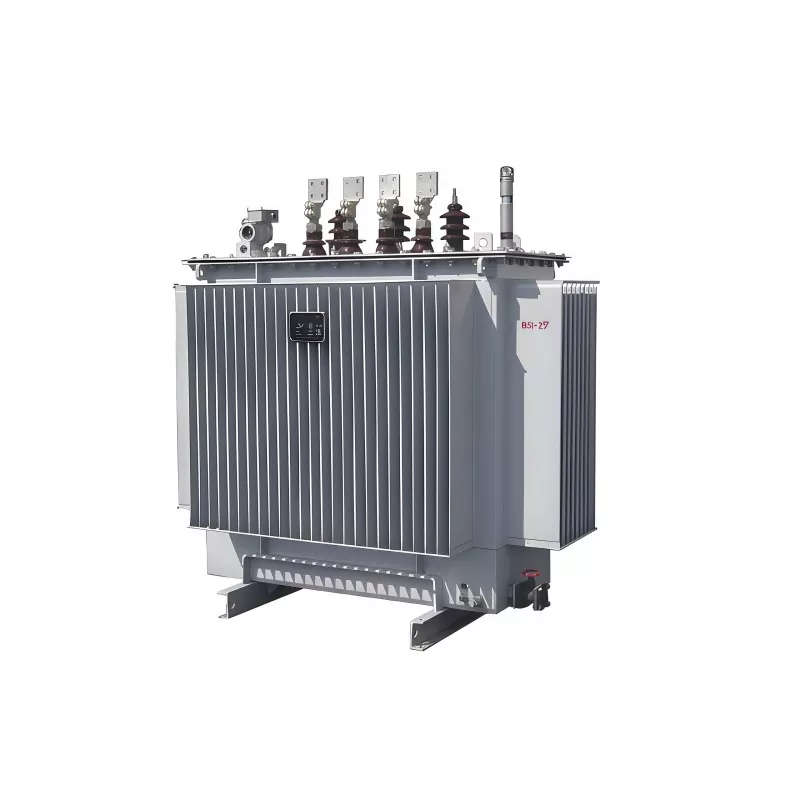

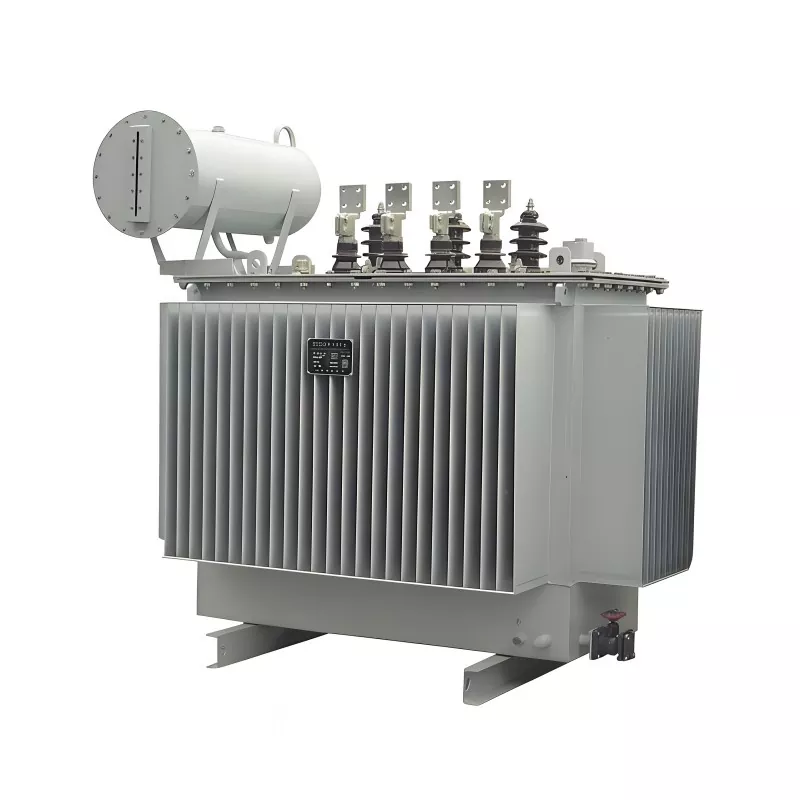

800KVA 15KV öljyupotettu muuntaja

800 kVA 15 kV öljyupotettu muuntaja on kolmivaiheinen virranjakelumuuntaja, joka on suunniteltu alentamaan keskijännite (luokka 15 kV) käyttökelpoiselle matalajännitetasolle teollisiin, kaupallisiin ja yleishyödyllisiin sovelluksiin.

Se käyttää muuntajaöljyä (mineraaliöljyä tai vaihtoehtoista eristeöljyä) sekä eristävänä että jäähdytysaineena. Öljy kiertää luonnollisesti ja poistaa käämien tuottaman lämmön, mikä varmistaa vakaan suorituskyvyn jatkuvassa kuormituksessa.

Keskeisiä ominaisuuksia ovat:

Nimellisteho: 800kVA

Ensisijainen jännite: 15 kV luokka (yleensä 13,8 kV / 15 kV järjestelmät)

Jäähdytysmenetelmä: Öljyllä upotettu itsejäähdytys (ONAN)

Korkea hyötysuhde ja pieni häviö

Vahva ylikuormituskyky ja pitkä käyttöikä

Sitä käytetään laajalti sähkönjakeluverkoissa, joissa luotettavuus, lämmönpoisto ja kestävyys ovat kriittisiä.

Tehdastestausstandardit

Käämitysvastustesti

Jokainen yksikkö testataan DC-resistanssimittarilla ja kaksoisvarsilla käämivastuksen tarkistamiseksi. Tämä varmistaa, että 800 kVA:n 15 kV öljyupotetun muuntajan sisällä ei ole valmistusvirheitä tai löystyneitä liitäntöjä.

Jännitesuhteen ja vaihesiirron tarkistus

Muuntajan suhdemittaria, teollisuustaajuusvirtalähdettä ja volttimittaria käytetään varmistamaan, että ensiö- ja toisiojännitesuhteet vastaavat mitoitusarvoja ja että vektoriryhmän kytkentä on oikea.

Oikosulkuimpedanssi- ja kuormitushäviötesti

Oikosulkutestaus suoritetaan impedanssiominaisuuksien ja kuormitushäviöiden tarkistamiseksi. Tämä varmistaa, että muuntajan suorituskyky täyttää suunnittelu- ja käyttövaatimukset.

No-kuormitushäviö ja tyhjäkäyntivirtatesti

Kun toisiopuoli on auki ja ensiöpuolelle syötetään nimellisjännite, tyhjäkäyntihäviö ja virta mitataan sovittujen suorituskykytietojen noudattamisen varmistamiseksi.

Kun kaikki testit on suoritettu, jokaisesta yksiköstä laaditaan tehdastestiraportti. Kaikki vaatimustenvastaiset tuotteet käsitellään ja testataan uudelleen.

GUANGBIAN ylläpitää tiukkaa laadunvalvontaa varmistaakseen, että jokainen muuntaja lähtee tehtaalta täysin testattuna ja valmiina luotettavaan pitkäaikaiseen käyttöön.

GUANGBIANin muuntajatehtaan testauslaitteet

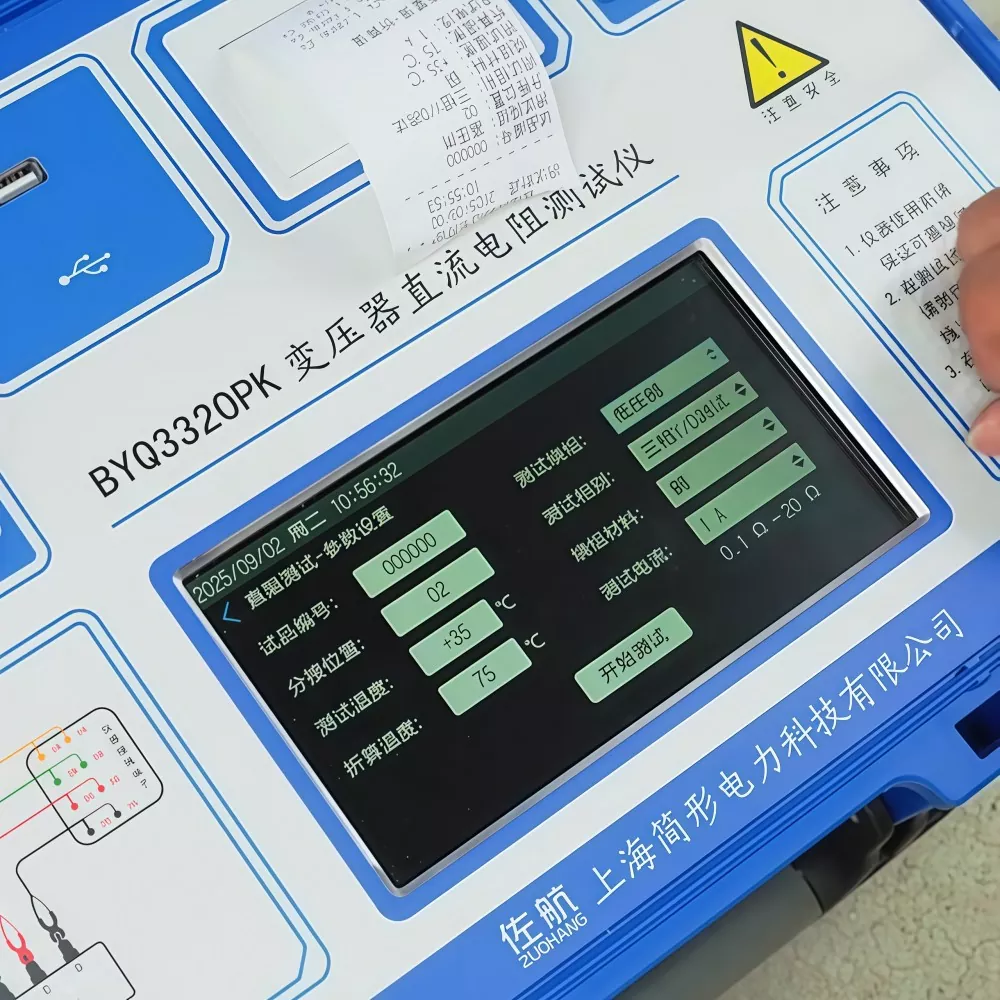

DC Resistanssi Testeri

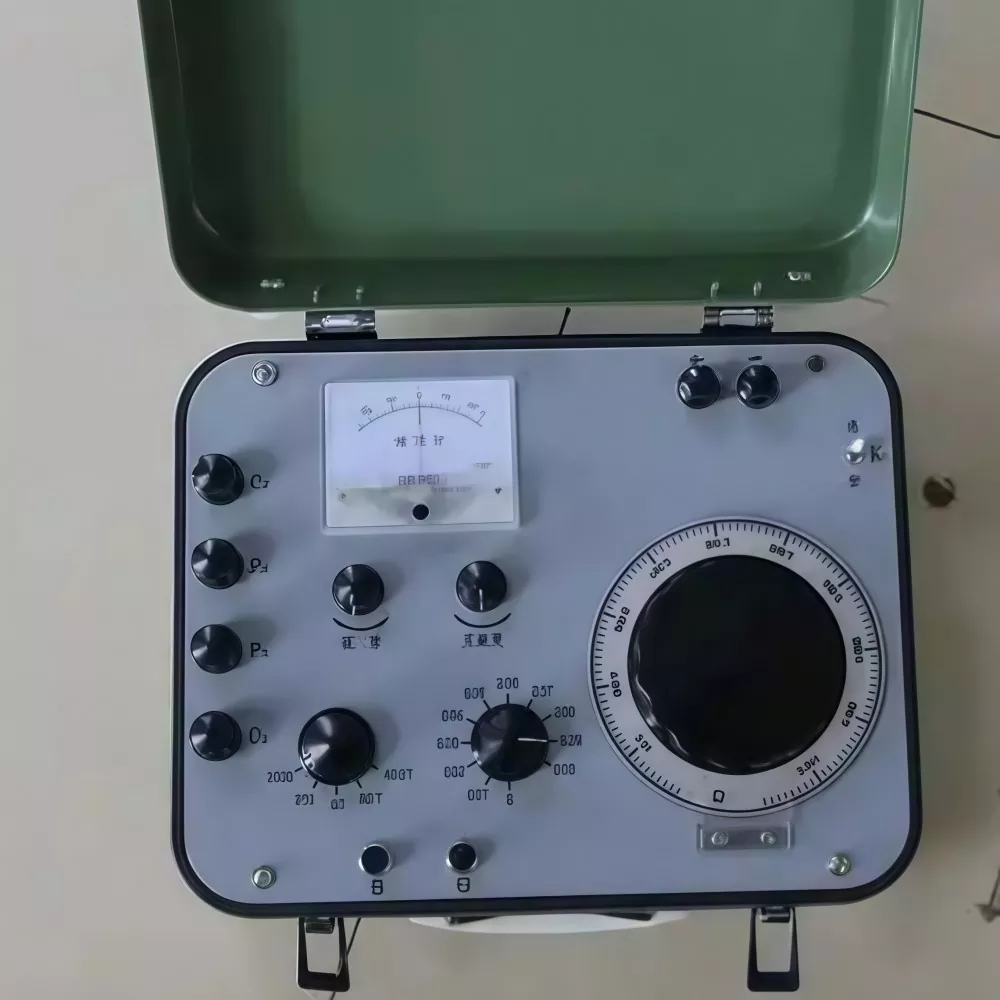

Kelvin silta

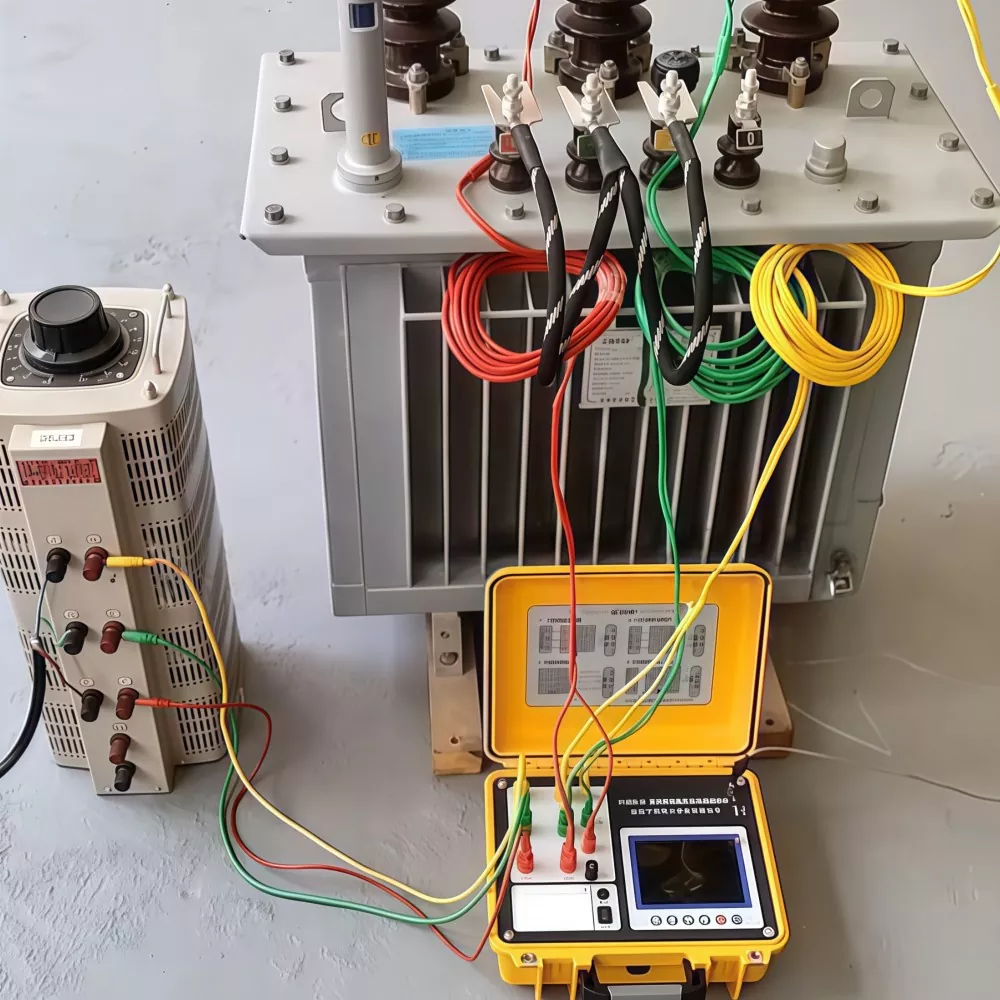

Muuntajasuhteen testaaja ja säädettävä tehon taajuutta säätelevä virtalähde

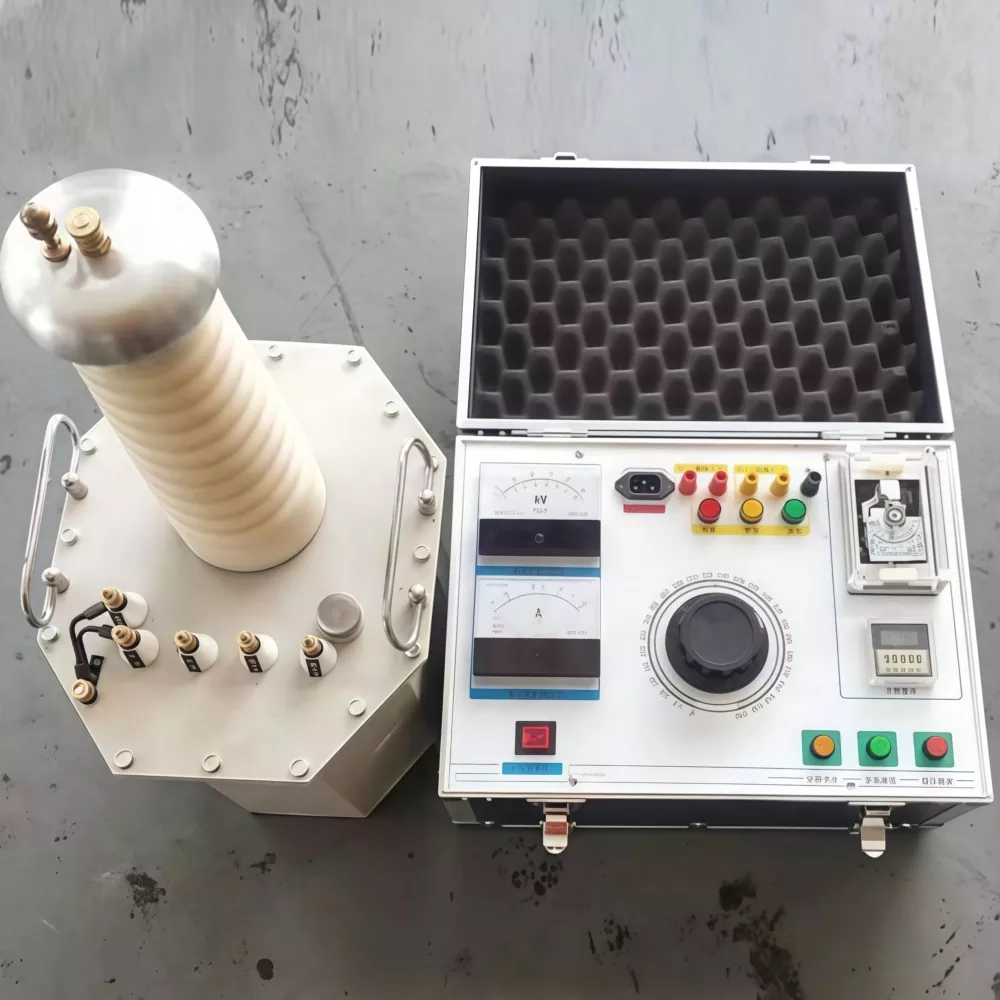

Herätysmuuntaja ja monitaajuusvirtageneraattori

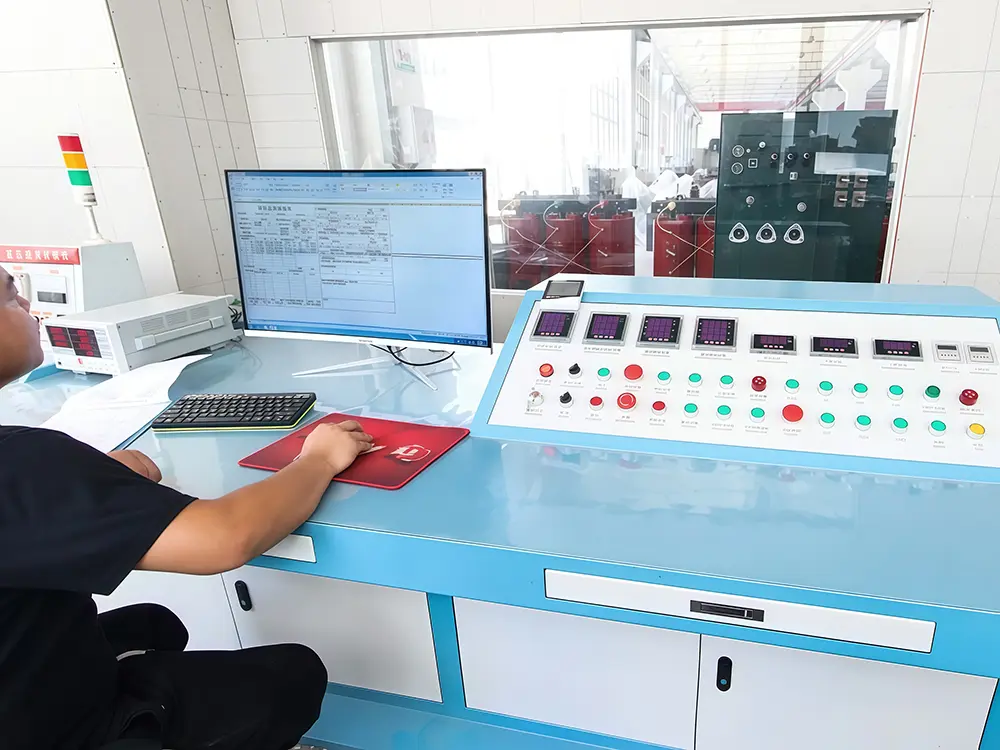

GUANGBIAN Transformerin kattava testaustyöpaja

Tekninen asiakirja

Tehtaamme

Peltityöpaja

Folion käämityspaja

Kiertotyöpaja

Kiertouunin työpaja

Muuntajien kokoonpanotyöpaja

Muuntajan käyttöönottopaja

FAQ

Q1: Mikä on 800kVA 15kV muuntajan päätehtävä?

Se alentaa keskijännitesähkön (luokka 15 kV) matalajännitetasolle, joka soveltuu loppukäyttäjien kulutukseen teollisissa ja kaupallisissa järjestelmissä.

Q2: Miksi käyttää öljyllä upotettua muuntajaa kuivan tyypin sijaan?

Öljyupotetut muuntajat tarjoavat:

● Parempi lämmönpoisto

● Korkeampi ylikuormituskapasiteetti

● Pidempi eristysikä

● Pienemmät käyttöhäviöt raskaassa kuormituksessa

Niitä suositellaan ulkokäyttöön ja suuritehoisiin sovelluksiin.

Q3: Sopiiko tämä muuntaja ulkoasennukseen?

Kyllä. Öljyupotetut muuntajat on suunniteltu ulkokäyttöön suljetuilla säiliöillä, korroosiosuojalla ja säänkestävällä rakenteella.

Q4: Mitä huoltoa tarvitaan?

Rutiinihuolto sisältää:

● Öljytason ja öljyn laadun tarkastukset

● Eristysresistanssin testaus

● Lämpötilan valvonta

● Holkkien ja liittimen tarkastus

Q5: Voiko se käsitellä ylikuormitusolosuhteita?

Kyllä, lyhytaikaista ylikuormituskapasiteettia tuetaan suunnittelusta ja jäähdytysolosuhteista riippuen, mutta jatkuvaa ylikuormitusta ei suositella.
