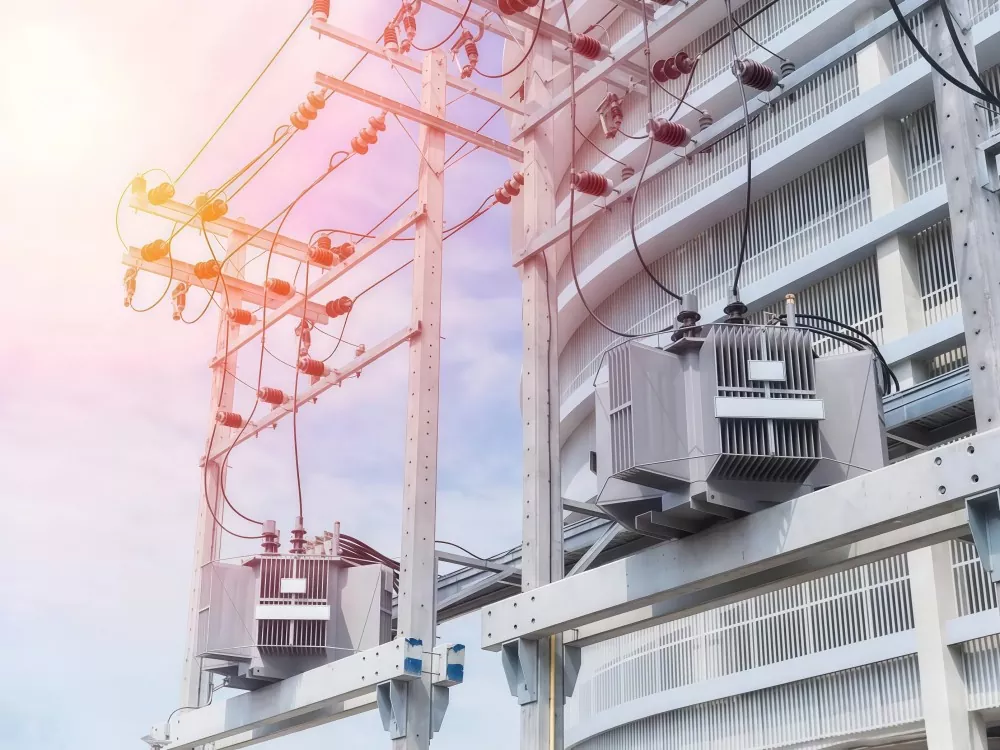

Rinnakkaistoiminnan muuntaja

Rinnakkaiskäyttömuuntaja viittaa toimintatilaan, jossa kaksi tai useampi muuntaja on kytketty samaan sähköväylään ja syöttää yhteistä kuormaa samanaikaisesti tiettyjen sähköehtojen täyttymisen jälkeen.

Päätavoitteet ovat:

Lisää virtalähteen kapasiteettia

Paranna järjestelmän luotettavuutta

Lisää toiminnan joustavuutta

Vähennä yhden muuntajan ylikuormitusriskiä

Tätä kokoonpanoa käytetään laajasti sähköasemissa, teollisuuden sähköjärjestelmissä, datakeskuksissa ja suurissa tuotantolaitoksissa.

Edut

(1) Parempi tehon luotettavuus

Jos yksi muuntaja epäonnistuu, muut voivat jatkaa virransyöttöä.

(2) Joustava kapasiteetin laajennus

Lisää muuntajia voidaan lisätä kuormituksen kasvaessa.

(3) Korkeampi toimintatehokkuus

Muuntajat voidaan kytkeä päälle/pois kuormitusolosuhteiden mukaan, mikä vähentää tyhjäkäyntihäviöitä.

(4) Helpompi huolto

Yksittäisiä muuntajia voidaan huoltaa ilman täydellistä järjestelmän sammuttamista.

(5) Kustannusten optimointi

Välttää yhden suuren kapasiteetin muuntajainvestoinnin tarpeen.

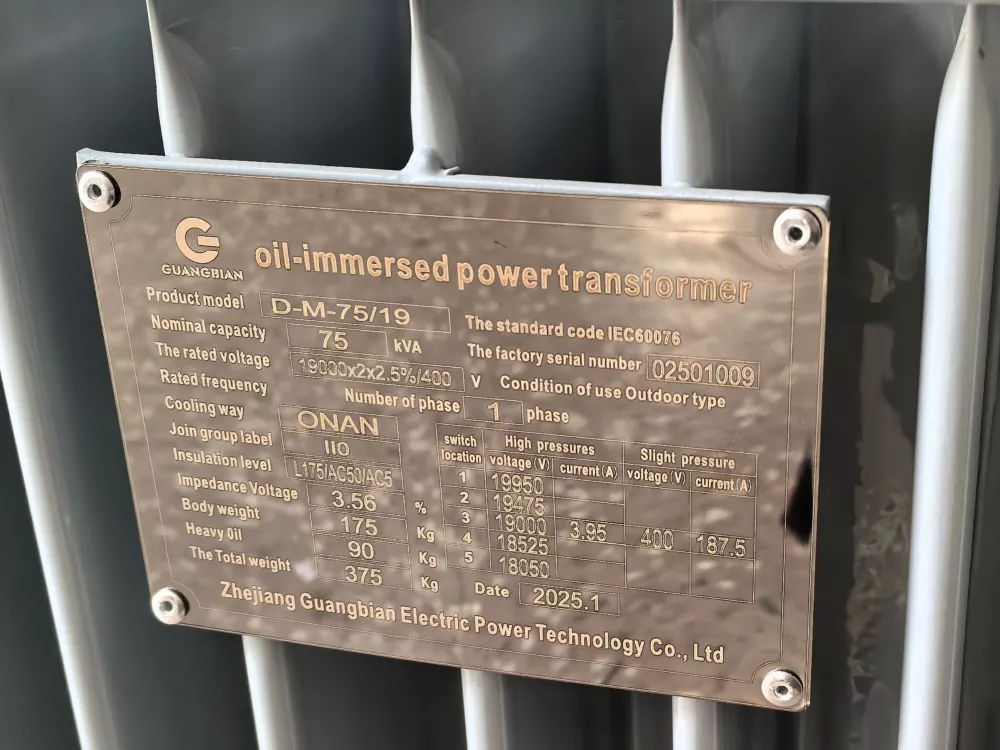

Vector Group Matching

Kriittisin sääntö rinnakkaismuuntajan toiminnalle? Yhdistä vektoriryhmäsi.

Vektoriryhmät kuvaavat käämitysliitäntöjä kirjaimilla ja numeroilla — esimerkiksi Dyn11, Yyn0. Ensimmäinen kirjain: korkeajännitekäämin asennus. Toinen kirjain: pienjännitepuoli. Numero näyttää vaihesiirtymän 30 asteen askelin.

Miksi sillä on väliä?

Aseta kaksi muuntajaa, joissa on eri vektoriryhmät rinnakkain, ja niiden toisiojännitteet eivät kohdista oikein. Jopa 30 asteen vaihepoikkeama luo kiertovirtoja yksiköiden välille. Nämä virrat kulkevat käämien läpi, mutta kuljettavat nolla hyötykuormaa. Tulos: ylikuumeneminen, hukkaan heitettyä energiaa.

Huomaamme tämän ongelman säännöllisesti GUANGBIAN-tehtaallamme Kiinassa. Asiakkaat olettavat mitkä tahansa kaksi muuntajaa voi juosta yhdessä - ei totta. Muuntajan synkronointi alkaa tästä. Ohita tämä tarkistus ja muuntajien rinnakkaiskytkentäsi luo enemmän ongelmia kuin ratkaisee.

Esimerkki: Dyn11-yksikkö ei toimi rinnakkain Yyn0-muuntajan kanssa. Vaihe-ero aiheuttaa vakavaa verenkiertoa virtaukset - ei mitenkään kiertää sitä.

Käytännön neuvoja

Ennen kuin ostat toisen muuntajan Parallel Operation Transformerille, tarkista nykyisen yksikön vektoriryhmä. Kirjoita se ostotietoihisi. Kun valitset uusia laitteita, määritä täsmäävä vektoriryhmä tarkasti. Yhteensopivuus ei ole valinnainen.

GUANGBIAN-tehtaallamme olemme nähneet kiinalaisten asiakkaiden tilaavan muuntajia tarkistamatta tätä. yksityiskohta. Sitten he soittavat ja ihmettelevät, miksi muuntajan kuorman jakaminen epäonnistui. Älä ohita perusasioita.

Impedanssin sovitus

Muuntajat tarvitsevat samanlaiset impedanssiarvot - tyypillisesti 10 %:n sisällä toisistaan ​​- oikeanlaista kuormanjakoa varten. Impedanssi, joka näytetään prosentteina, määrittää jännitteen pudotuksen täydellä kuormituksella.

Jos yhdellä yksiköllä on huomattavasti suurempi impedanssi, se kantaa vähemmän kuormaa. Toinen työskentelee kovemmin, juoksee kuumemmin, kuluu nopeammin. Muuntajien valmistajat, kuten me, varmistavat aina impedanssin yhteensopivuuden neuvoessaan useiden muuntajien käyttöasetuksissa.

Kuinka impedanssi vaikuttaa kuormanjakoon?

Otetaan kaksi muuntajaa, joilla on erilaiset impedanssiarvot:

Muuntaja	Impedanssi	Lataa jakamistulos
Yksikkö A	6 %	Vie enemmän kuin osuutensa
Yksikkö B	8 %	Käy alle kapasiteetin

Pienemmällä impedanssilla varustettu muuntaja ottaa luonnollisesti enemmän virtaa. Se on perusfysiikkaa. Tulos? Yksi yksikkö toimii ylitöitä, kun taas toinen tuskin osallistuu – kumpikaan tilanne ei toimi hyvin pitkällä aikavälillä.

Ottelun saaminen oikein

Mikäli mahdollista, osta saman valmistajan muuntajat, jotka on suunniteltu rinnakkaiskäyttömuuntajalle. Saman tuotantoerän yksiköillä on yleensä tiukemmat impedanssitoleranssit. Eri valmistajat? Määritä täsmäävät impedanssiarvot selvästi ostoasiakirjoissasi.

Latauksen jakamisen perusteet

Sovitetut muuntajat jakavat kuorman suhteessa niiden nimellisarvoihin. 1000kVA yksikön pariksi 500kVA:n yksikön pitäisi jaa kuorma noin 2:1 – näin muuntajan kuormituksen jakaminen toimii, kun tekniset tiedot kohdistetaan.

Asiakkaille, jotka rakentavat useita muuntajien käyttöjärjestelmiä, GUANGBIAN Kiinassa sijaitseva tehdas suorittaa nämä tarkastukset normaalina käytäntönä. Tarkista tekniset tiedot ennen asennusta minuuttia. Korjataanko rinnakkaismuuntajapankki, joka ei ole tasapainossa? Se kestää paljon kauemmin.

Kuormanjakoon vaikuttavat tekijät

Impedanssiarvot: Yksiköt, joilla on pienempi impedanssi, ottavat luonnollisesti enemmän sähköistä kuormaa vastaan. Tämä on perustavanlaatuinen muuntajalle kuormanjako toimii.
Tap Changer Position: Eri tapin asetukset muuttavat jännitesuhdetta, mikä puolestaan ​​vaikuttaa virran jakautumiseen yksiköiden välillä.
Yhteyden laatu: Huonot koskettimet – olivatpa löysät tai resistiiviset – vääristävät virran jakautumista ja katkaisevat rinnakkaisasetuksen tasapainosta.
Lämpötilan vaikutukset: Käyttölämpötila muuttaa impedanssia hieman. Siksi johdonmukainen seuranta kannattaa.

Kuorman jakautumisen valvonta

Aseta virta-anturit jokaisen muuntajan toisiopuolelle nähdäksesi tarkalleen, kuinka paljon kuormaa kukin niistä kestää. Tarkista lukemat säännöllisesti - molempien yksiköiden on pysyttävä nimellisrajoissaan. Tässä on huomioitava asia: jos yksi yksikkö nousee yli 85 %, kun taas toinen pysyy alle 60 %, jokin on pois päältä ja kannattaa tutkia. Monet kasvit määrittävät hälytyksiä näillä kynnyksillä. GUANGBIAN neuvoo asiakkaita ottamaan tämän lähestymistavan rinnakkain käyttöönotossa muuntajakokoonpanot - epäsäännöllisyyksien havaitseminen etukäteen voittaa ongelmien jahtaamisen myöhemmin.

Suojausjärjestelmän koordinointi

Running transformers in parallel means your protection scheme needs to work on two levels: individual unit faults and laajempia järjestelmäongelmia. Picking a manufacturer who gets this matters more than you might think. Suunnittelutiimimme at GUANGBIAN works directly with customers to build protection setups that keep their transformer banks dependable — whether it's a fresh install or retrofitting older equipment.

Tärkeät suojalaitteet

Differentiaalisuojaus: Takaa sisäiset viat, jotka kehittyvät muuntajan käämien tai sydämen sisällä.

Ylivirtasuojaus: Ensimmäinen linjasi oikosulkuja vastaan ​​alavirran puolella ja kuormia, jotka ovat liian korkeita liian kauan.

Maasulkusuojaus: Suojaus aktivoituu sillä hetkellä, kun virta lähtee suunnitellulta reitiltä ja suuntautuu maahan.
Breaker Failure Protection: Varasuoja, jolla on väliä – jos pääsuoja ei saa puhelua, tämä toissijainen kerros poimii löysyyden ja eristää vian.

Koordinoinnin haasteet

Rinnakkaisten muuntajien käyttäminen tarkoittaa, että yksittäinen vika ei saisi tuhota koko asennusta. Suojauslogiikan on pakko erottele huono näyttelijä samalla kun päästää hyvän yksikön sotilaan. Se vaatii koordinaatiota: lähimpänä olevaa katkaisijaa ongelmien on toimittava ennen kuin mitään ylävirtaan puututaan.

Säätöjen asettaminen

Suojausasetusten tulee ottaa huomioon normaali kiertovirta käytön aikana. Aseta ne liian herkkäiksi ja kohtaat kiusallisia matkoja. Aseta ne liian korkeiksi, niin todelliset viat voivat liukua läpi ilman, että suoja laukeaa. Oikean tasapainon löytäminen vaatii kokemusta – mitä meidän suunnittelutiimimme GUANGBIANin tehtaalla Kiinassa työskentelee päivittäin asiakkaiden kanssa.

Yleisiä ongelmia ja ratkaisuja

Kiertovirta

Ongelma: Muuntajat vaihtavat virtaa keskenään, vaikka ulkoista kuormaa ei ole kytketty.
Ratkaisu: Tarkista, että vektoriryhmien konfiguraatiot ovat sopusoinnussa ja impedanssiarvot vastaavat. Laske sen perusteella muuntajien todelliset arvot – kiertovirta, joka ylittää 5-10 % nimellisarvosta, tarkoittaa jokin asetuksissa ei ole oikein.

Kuorman epätasapaino

Ongelma: Yksi muuntaja ottaa säännöllisesti enemmän kuormaa kuin sen pitäisi.
Ratkaisu: Katso impedanssipariliitos, kosketa asetuksia ja kuinka kiinteitä liitännät ovat. Sarjareaktorien asentaminen voi työnnä jakoa taaksepäin kohti tasaista.

Haitallinen kompastus

Ongelma: Matkoja tapahtuu jokapäiväisessä käytössä, varsinkin kun kuormat muuttuvat.
Ratkaisu: Tarkista uudelleen, onko suojausjärjestelmä määritetty oikein. Älä unohda energisointia inrush - tämä lyhyt piikki voi osua 8-12x normaalivirtaan.

Asennus parhaat käytännöt

Noudata näitä vaiheita kokoaessasi järjestelmää:
Yhdistä kaapelin pituus ja tekniset tiedot kaikissa rinnakkaisajoissa
Kiristä jokainen liitäntä spesifikaatioiden mukaan – älä arvaa
Testaa vektoriryhmän konfiguraatiota ennen tehon käyttöä
Suorita valvottu kuorman jakotesti ennen täyttä luovutusta
Pidä kirjaa asetuksista ja testitiedoista myöhempää tarvetta varten

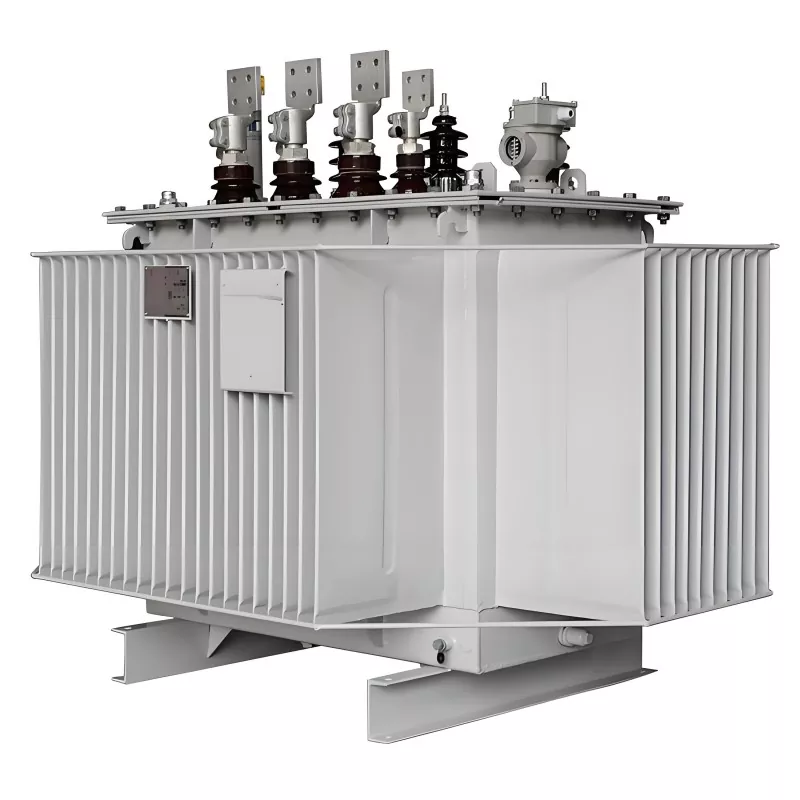

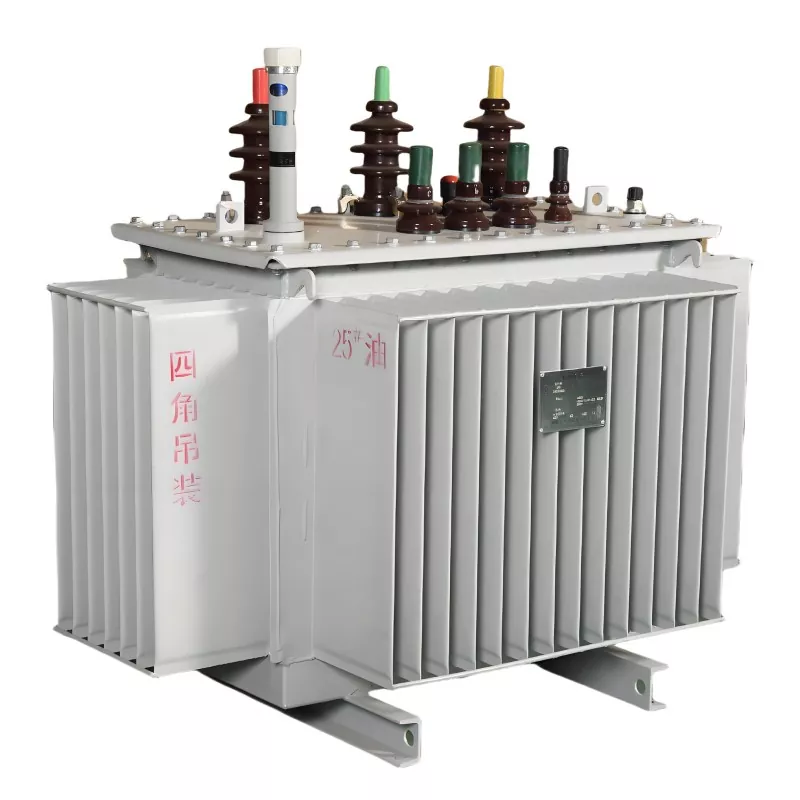

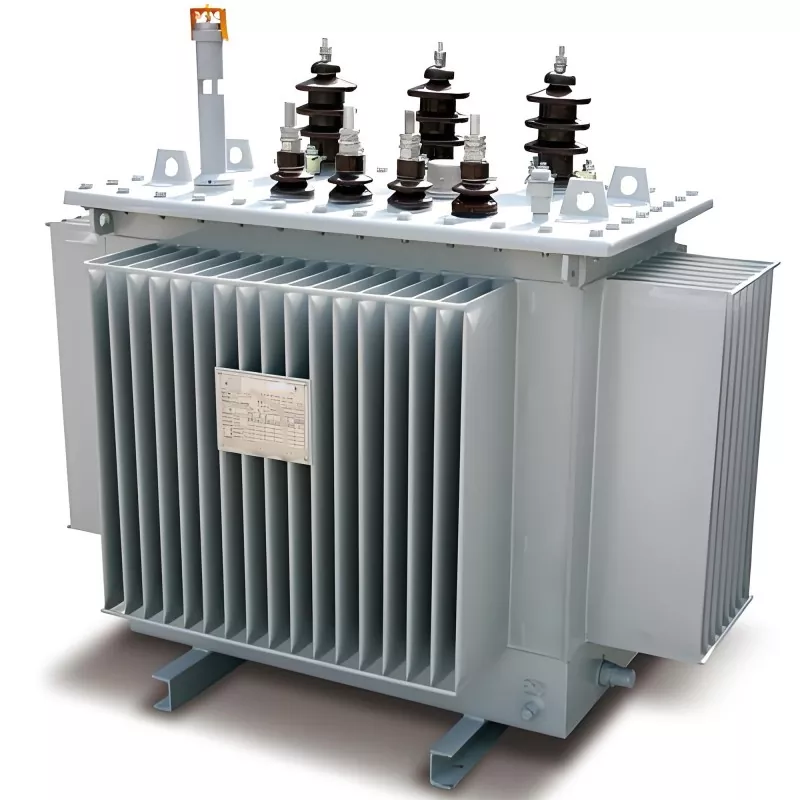

Tehtaamme

FAQ

Q1: Pitääkö rinnakkaisten muuntajien olla samaa mallia?

Ei välttämättä, mutta niiden on vastattava jännitesuhdetta, impedanssia ja vektoriryhmää.

Q2: Voivatko eri tehoiset muuntajat toimia rinnakkain?

Kyllä, mutta kapasiteettisuhde ei yleensä saisi ylittää 3:1 tasapainoisen kuormanjaon varmistamiseksi.

Q3: Lisääkö rinnakkaiskäyttö häviöitä?

Se voi lisätä tyhjäkäyntihäviöitä kevyessä kuormituksessa, mutta kokonaistehokkuus paranee joustavan toiminnan ansiosta.

Q4: Mikä on yleisin ongelma rinnakkaiskäytössä?

Kiertovirrat, epätasainen kuorman jakautuminen ja vaiheepäsopivuus.

Parallel Operation Transformer toimii hyvin kapasiteetin laajentamisstrategiana - kun tekniset vaatimukset saavat ansaitsemansa huomion. Vektoriryhmien kohdistaminen, impedanssiarvojen sovittaminen, kuormanjaon suunnittelu ja suojausjärjestelmien koordinointi – nämä osat yhdessä muodostavat vankan asennuksen. Nämä vaatimukset ymmärtävät insinöörit voivat luottavaisesti määrittää, asentaa ja käyttää rinnakkaismuuntajapankkeja vuosien luotettavan palvelun takaamiseksi. GUANGBIAN, valmistaja, jolla on käytännöllistä osaamista Kiinan tuotantolaitoksestamme, on valmis kumppaniksi, joka ymmärtää, mitä tarvitaan kaukaisten järjestelmien rakentamiseen.
