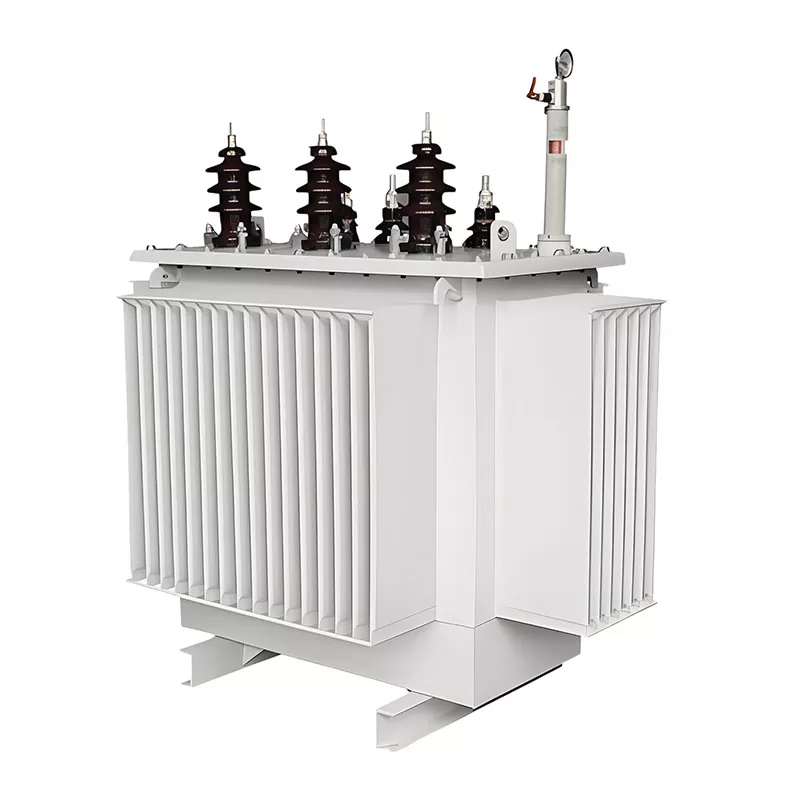

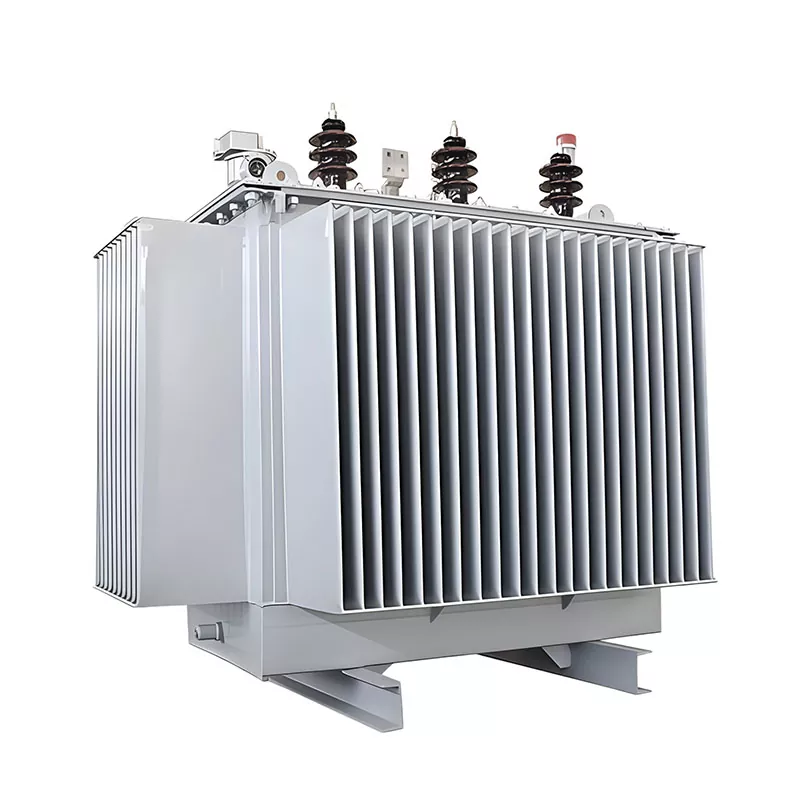

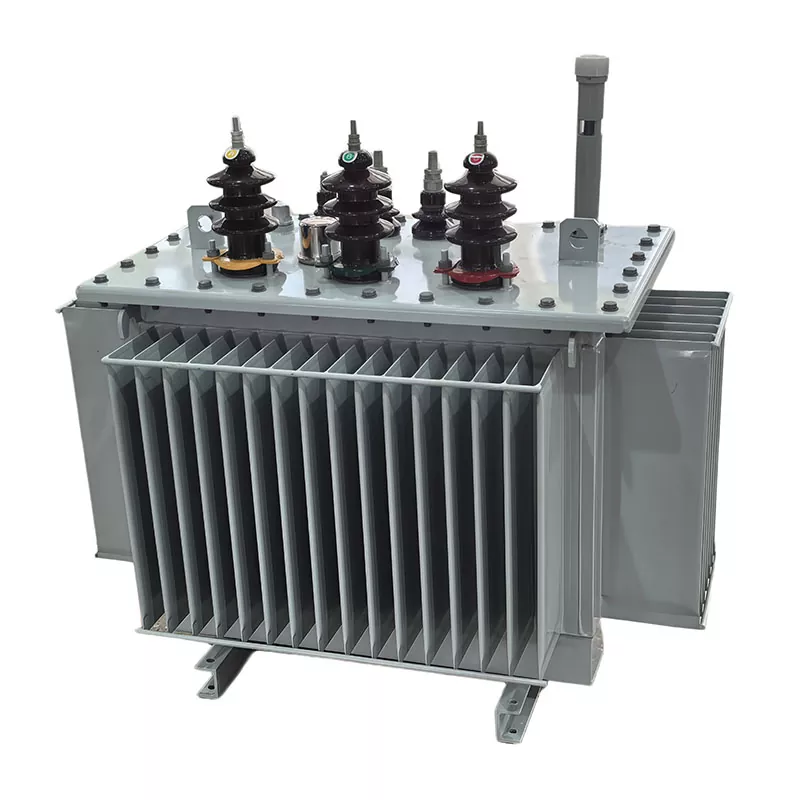

Vaihtoöljy upotettu muuntaja

Vaihtoöljyn upotettu muuntaja on öljytäytteinen tehomuuntaja, joka on erityisesti suunniteltu korvaamaan olemassa oleva muuntaja toimivassa sähkönjakelujärjestelmässä, tyypillisesti laitteiden vanhenemisen, vian, kapasiteettirajoitusten tai tehokkuuden parannusvaatimusten vuoksi.

Toisin kuin uusissa asennuksissa käytetyt muuntajat, korvaava muuntaja on suunniteltu keskittyen vahvasti järjestelmän yhteensopivuuteen, fyysiseen vaihdettavuuteen ja saumattomaan integrointiin olemassa olevan sähköinfrastruktuurin kanssa.

Tekniikan määritelmä

Sähkötekniikan näkökulmasta vaihtoöljyn upotettu muuntaja voidaan määritellä seuraavasti:

Tehomuuntaja, joka on suunniteltu tai optimoitu olemassa olevien verkko-olosuhteiden, kuten jännitetason, vektoriryhmän, asennusmittojen ja kuormitusprofiilin, mukaan siten, että sillä voidaan suoraan korvata käytössä oleva öljyupotettu muuntaja ilman suuria muutoksia alkuperäiseen järjestelmään.

Tärkeimmät tekniset ominaisuudet

Tyypillinen vaihtoöljy upotettu muuntaja määritellään seuraavien teknisten vaatimusten mukaisesti:

Jännitteen yhteensopivuus:Sopii olemassa oleviin järjestelmätasoihin, kuten 6kV/0,4kV, 10kV/0,4kV jne.

Asennuksen vaihdettavuus:Suunniteltu sopimaan olemassa oleviin perustuksiin, kaapelin läpivienteihin ja sähköaseman sijoitteluun

Vektoriryhmävastaavuus:Yleensä Dyn11 tai identtinen alkuperäisen muuntajan kanssa

Oikosulkuimpedanssin koordinointi:Tyypillisesti suunniteltu 5–8 %:n alueelle järjestelmän vakauden varmistamiseksi

Suorituskyvyn optimointi:Saattaa parantaa tehokkuutta, vähentää häviöitä tai parantaa lämpötehoa vaihdettuun yksikköön verrattuna

Selvitä ensin oikea koko

Tässä on esimerkki: nykyinen kuormasi on 800 kVA ja lisäät 400 kVA uutta kysyntää. Kertokaa jonkin verran kasvumarginaalia, ja 1250-1600kVA on järkevää. Älä katso vain tämän päivän lukuja – liikkumavaran jättäminen on aina turvallista.

Kun teet muuntajan kapasiteettia laskettaessa, pidä mielessä nämä parametrit: jännitetason tulee vastata olemassa olevaa järjestelmääsi (kuten 10 kV / 0,4 kV), vektoriryhmä Dyn11 toimii useimmissa kaupallisissa sovelluksissa ja 5-8 % impedanssi on vakio. Jos olet epävarma, GUANGBIANin Kiinan tehdastiimi voi tarkistaa asetuksesi ja vahvistaa tekniset tiedot ennen valmistusta.

Mitä pitää valmistaa ennen vaihtoa?

Kolme tarkistettavaa asiaa:

1. Sähköinen arviointi — Kestävätkö kiskosi ja kaapelisi suurempaa virtaa? Tarvitseeko suojausjärjestelmää mukauttaa?

2. Rakennetarkastus — Perustuksen koko, kulkureitti yksikön siirtämistä varten, ilmanvaihtoolosuhteet.

3. Utility-koordinointi — Kapasiteetin lisäys saattaa edellyttää muutoksia saapuvaan tarjontaan. Laita sähkökatkoslupa kuntoon ajoissa.

Jos suunnittelet muuntajan vaihtoprojektia, GUANGBIANin tekninen tiimi Kiinan tehtaalta voi auttaa tarkistamaan nämä kohteet. Olemme käsitelleet vastaavia tapauksia tuotantolaitoksessamme ja tiedämme, mitkä yksityiskohdat jäävät usein huomiotta.

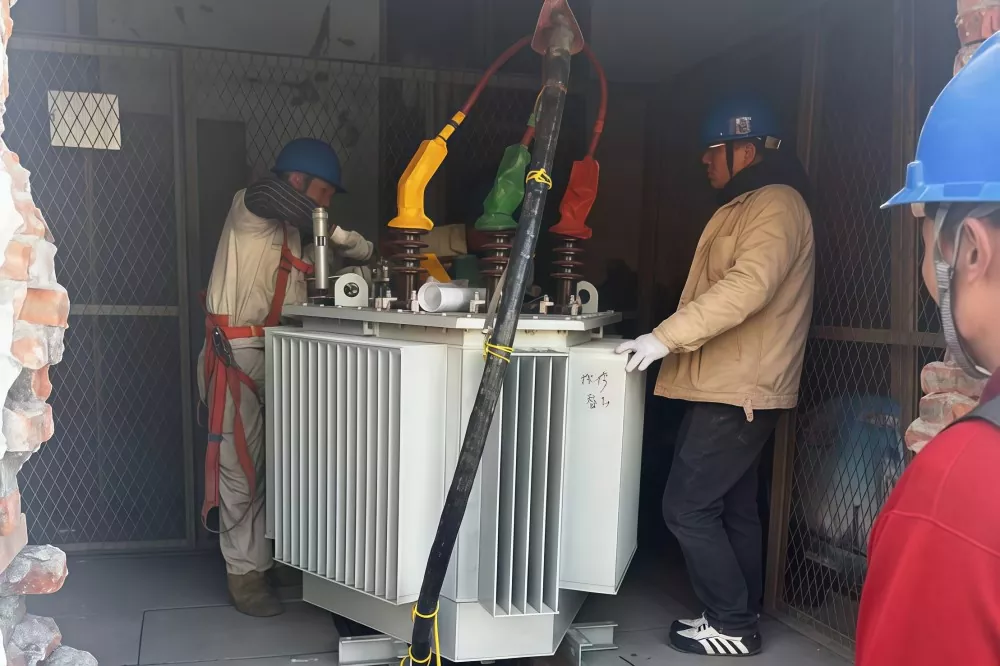

Asennus ja käyttöönotto

Katkaise virta → Irrota → Poista vanha yksikkö → Aseta uusi muuntaja → Johdotus → Testaus → Virta

Älä ohita testausvaihetta: käännössuhdetesti, eristysvastus, vektoriryhmän tarkistus, vastuksen mittaus. Kaiken on mentävä ennen kuin käännät kytkimen. Seuraa lämpötilaa ensimmäisten viikkojen aikana, kuuntele epätavallisia ääniä ja tarkista tärinää.

Kuinka paljon se maksaa?

1250 kVA:n yksikössä muuntaja itse käy 25 000–45 000 dollaria. Asennuksen ja muutosten myötä projektin kokonaiskustannukset ovat noin 35 000–75 000 dollaria. Jos nykyinen yksikkösi on ollut käytössä lähes 20 vuotta, sen vaihtaminen uuteen on järkevämpää kuin rinnakkaisyksikön lisääminen – vähemmän huoltovaivaa, parempi tehokkuus.

Säilytä asennuksen jälkeen testiraportit ja valmiit piirustukset arkistossa. Tarkista lämpötilat neljännesvuosittain, tee öljyanalyysi vuosittain (öljytäytteisille malleille). Asianmukaisella hoidolla tämän laitteen pitäisi toimia moitteettomasti 20–30 vuotta.

GUANGBIANin Kiinan tehtaalla valmistamme muuntajia, jotka on rakennettu pitkiä matkoja varten. Olitpa sitten muuntajan valintavaiheessa tai tarvitsetko teknisten tietojen tarkistamista, tiimimme voi auttaa.

Ero tavallisiin uusiin asennusmuuntajiin

FAQ

1. Mikä on vaihtoöljyn upotettu muuntaja?

Se on öljyllä upotettu muuntaja, joka on suunniteltu korvaamaan olemassa oleva muuntaja käyttövoimajärjestelmässä. Se on rakennettu vastaamaan alkuperäisiä sähköolosuhteita, jotta järjestelmä voi jatkaa toimintaansa pienin muutoksin.

2. Milloin muuntaja tulee vaihtaa?

Vaihto on tarpeen, kun muuntaja on vanha (yleensä 15–25 vuotta), vikaantuu usein, ei pysty vastaamaan nykyiseen kuormitustarpeeseen tai sen ylläpitokustannukset ovat korkeat.

3. Kuinka valitsen oikean kapasiteetin vaihtoa varten?

Kapasiteetti valitaan nykyisen kuormituksen, tulevan laajennuksen (yleensä 15–25 % marginaalin) ja järjestelmäolosuhteiden, kuten jännitetason ja asennusrajoitusten perusteella.

4. Voiko vaihtomuuntaja lisätä kapasiteettia?

Kyllä. Vaihtoyksikkö voidaan päivittää suuremmalle teholle, mutta olemassa olevien kaapelien, kojeiston ja suojajärjestelmän yhteensopivuus on tarkistettava.

5. Mitä tulee sopia muuntajaa vaihdettaessa?

Keskeisiä parametreja ovat jännitesuhde, vektoriryhmä (yleensä Dyn11), impedanssi (noin 5–8 %) ja fyysiset asennusmitat.

6. Kuinka kauan vaihtoprosessi kestää?

Asennus ja vaihto kestää yleensä 1–3 päivää työpaikan olosuhteista riippuen sekä lisäaikaa testaukseen ja käyttöönottoon.
