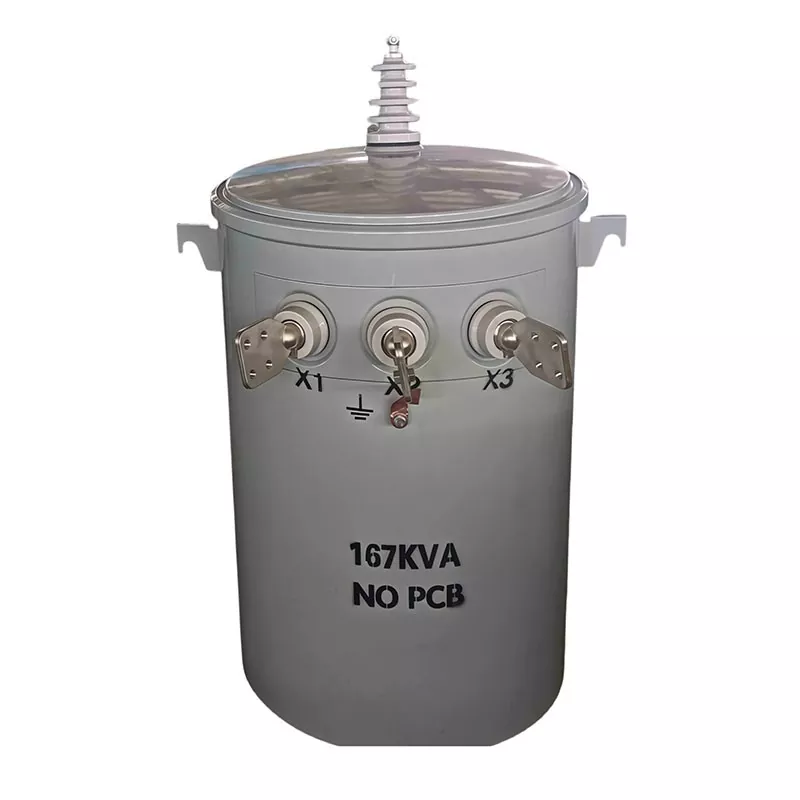

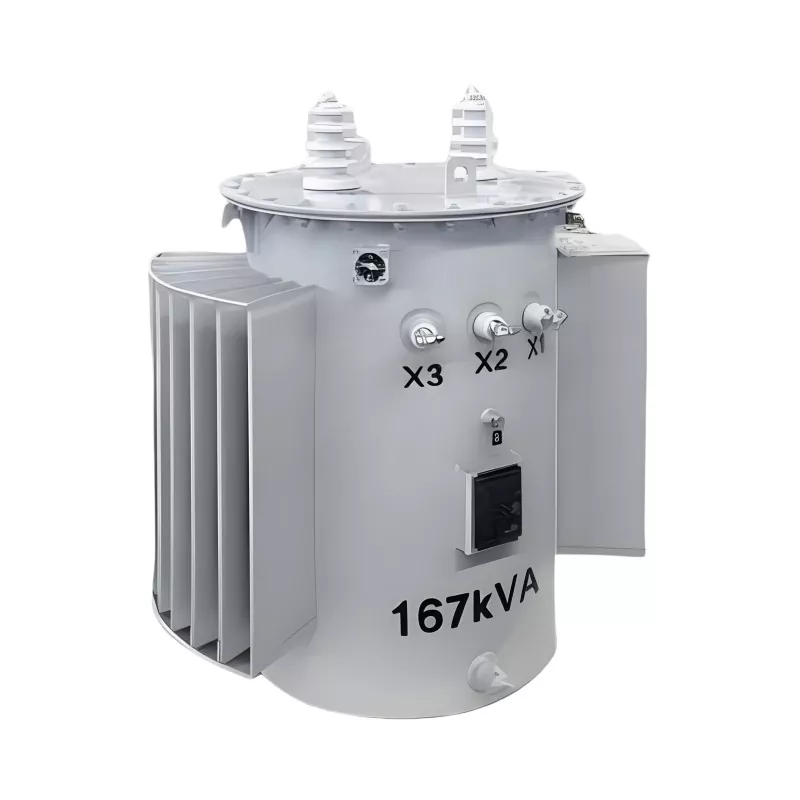

167KVA pylväsasennettava muuntaja

167 kVA napakiinnitetty muuntaja on korkean suorituskyvyn yläpuolinen jakelumuuntaja, joka on suunniteltu luotettavaan ulkokäyttöön ja jännitteen muuntamiseen keskitehoisissa sähköverkoissa. Guangbianin, ammattimaisen muuntajien valmistajan ja toimittajan Kiinassa valmistama laite varmistaa vakaan energian jakelun, vähähäviöisen toiminnan ja pitkän käyttöiän vaativissa käyttö- ja teollisuusympäristöissä.

Sitä käytetään laajalti sähkönjakelujärjestelmissä, maaseudun sähköistysprojekteissa, teollisuusalueilla ja kaupallisessa infrastruktuurissa, missä tarvitaan vakaata ja tehokasta sähkönsiirtoa.
Tekniset tiedot

Toimintaperiaate

167 kVA napakiinnitetty muuntaja toimii sähkömagneettisen induktion periaatteella. Kun vaihtovirta kulkee ensiökäämin läpi, se synnyttää rautasydämeen magneettikentän, joka indusoi alemman tai korkeamman jännitteen toisiokäämitykseen järjestelmävaatimuksista riippuen.

Tämä mahdollistaa turvallisen ja tehokkaan jännitteen muuntamisen pitkän matkan sähkönsiirtoon ja paikalliseen jakeluun, mikä varmistaa vakaan sähkönsyötön loppukäyttäjille.

Tärkeimmät edut

1. Korkea energiatehokkuus

Optimoitu ydinrakenne vähentää merkittävästi tyhjäkäynti- ja kuormitushäviöitä, mikä parantaa yleistä energiatehokkuutta.

2. Vahva ulkoilukestävyys

Suunniteltu pylväsasennukseen ja kestää erinomaisesti säätä, kosteutta ja korroosiota.

3. Vakaa virranjako

Takaa tasaisen jännitteen ja luotettavan suorituskyvyn vaihtelevissa kuormitusolosuhteissa.

4. Alhaiset ylläpitokustannukset

Tiivistetty öljysäiliörakenne vähentää huoltotiheyttä ja käyttökustannuksia.

5. Korkea turvallisuussuorituskyky

Varustettu edistyneellä eristys- ja suojasuunnittelulla estämään oikosulku- ja ylikuormitusriskit.

6. Pitkä käyttöikä

Laadukas piiteräsydin ja korkealuokkaiset käämimateriaalit takaavat pidemmän käyttöiän.

Miten valitset oikean kapasiteetin?

Monet ihmiset ajattelevat: "Meillä on 80 kotia, joten 80 KVA:n yksikön pitäisi tehdä se." Se matematiikka ei toimi.

Oikea lähestymistapa: aloita jokaisen kotitalouden huippukysynnästä. Kesä AC käynnissä, talvilämmitys käynnistetty – yksi koti voi kuluttaa pahimmillaan 5–8 kW. Kahdeksankymmentä kotia? Se on paperilla 400–640 kW.

Mutta tässä on saalis: et kokoa yksivaihemuuntajaa pelkän huippukysynnän perusteella. Todennäköisyys, että jokainen koti saavuttaa maksimikuormituksen samanaikaisesti, on lähes nolla. Siksi käytämme "kysyntäkerrointa" – tyypillisesti 0,4–0,5 asuinalueilla.

Suorita muuntajan teholaskenta: 80 kotia × 0,4 - 0,5 kysyntäkerroin = 160–320 kW todellinen kysyntä. 167 KVA:n yksikkö sopii hyvin tähän, jossa on jonkin verran sisätilaa.

Suunnitteletko laajentamista myöhemmin? Harkitse isompaa käyttöönottoa – yksikön vaihtaminen matkalla maksaa enemmän kuin koon lisääminen kerran.

Yhdistä nimellisjännite

Ensisijaisen jännitteen on vastattava paikallisen verkon toimittamaa jännitettä. Suuressa osassa Pohjois-Amerikkaa tämä tarkoittaa 12 470 Gd Y / 7 200 V - 12 470 V vaiheiden välillä, 7 200 V nollalle.

GUANGBIANin Kiinan tehtaalla valmistamamme 12470 voltin muuntaja toimitetaan viidellä liitäntäpisteellä: +2,5%, 0%, -2,5%, -5%, -7,5%. Verkko toimii? Siirrä hanaa pitääksesi lähtöjännite siellä, missä sen pitäisi olla. Tarkista kuitenkin paikallinen järjestelmäsi jännite ennen tilauksen tekemistä.

Toissijainen puoli on suoraviivainen - 120/240 V tästä laitteesta. 240 V jalka käsittelee suurempia vetoja; 120 V kattaa valaisimet ja pistorasiat.

Tekijä asennusympäristössä

Mihin laitat muuntajan muuttaa tarvitsemasi:

Korkeus: Yli 1000 metrin korkeudessa ilma ohenee ja jäähdytys huononee. Sinun on vähennettävä yksikköä tai käytettävä erityistä korkean korkeuden suunnittelua.

Lämpötila-alue: Äärimmäinen lämpö vai kylmä? Tarkista lämpötilan nousumarginaali. Tämä 167 KVA:n yksivaihemuuntaja käyttää ONAN-jäähdytystä ja toimii hyvin -30 °C:sta 45 °C:seen.

Korroosioriski: Rannikkoalueet, suolainen maaperä, kemialliset vyöhykkeet – runsaasti suolaa tai syövyttäviä kaasuja ilmassa vaativat parempaa suojaa. Emalipinnoitetut posliiniholkit kestävät paremmin näissä ympäristöissä.

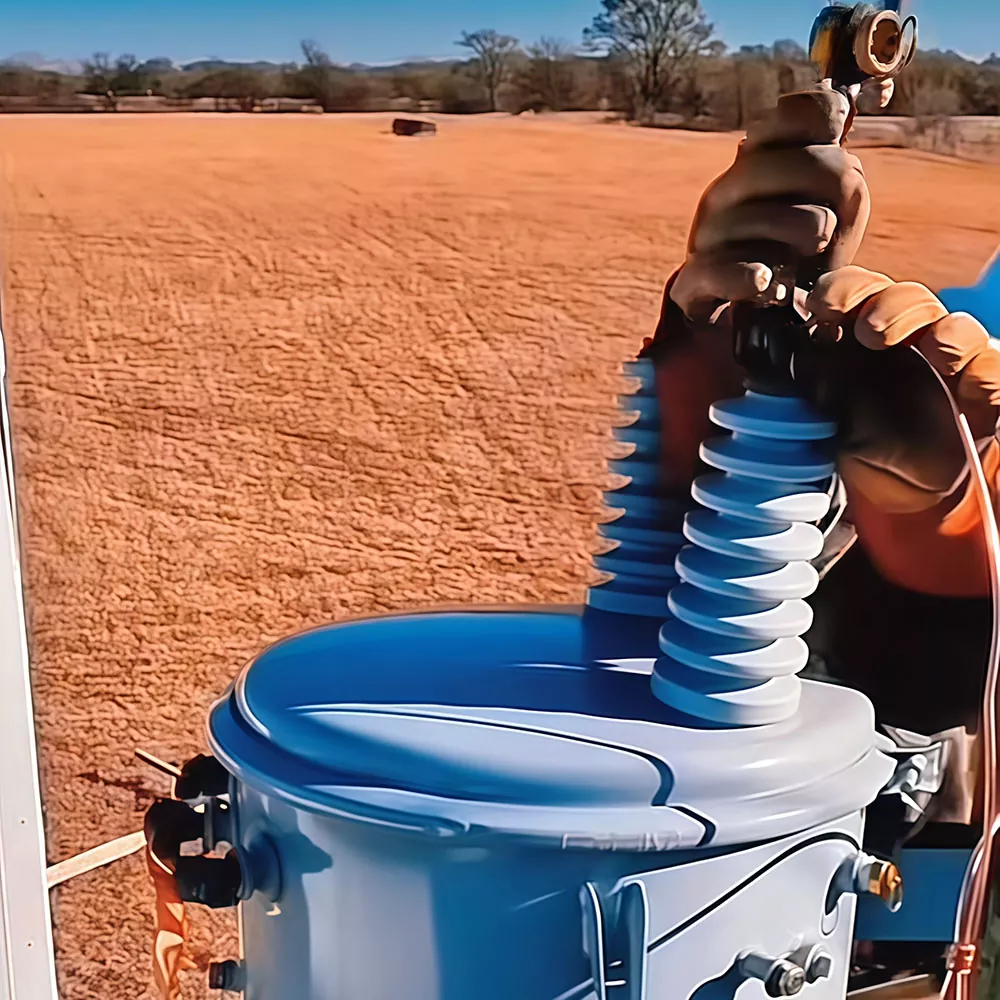

Asennus: 167KVA on mojova yksikkö. Se menee tyypillisesti alustalle, jossa on kaksi kiinnikettä (591 mm keskeltä keskelle), eikä sitä ole ripustettu suoraan pylvääseen. Varmista, että sivustosi kestää sen.

Tietoja sertifiointistandardeista

Monet tarjoukset vaativat IEEE C57.12- tai ANSI C57.12.20 -sertifikaatin. Nämä eivät ole valinnaisia ​​lisävarusteita – ne ovat tarjousten katkaisijoita.

Täysi paljastaminen: GUANGBIAN ei ole vielä sertifioinut napa-asennettavia muuntajiamme näiden standardien mukaisesti. Mutta tässä on mitä voimme tehdä – jos tarjouksesi tarvitsee sertifioinnin, teemme sen yhdessä kanssasi. Isommat tilaukset? Me maksamme testauskulut. Pienempiä määriä? Asiakas vastaa testauskuluista. Aikajana ja prosessin tiedot, ota yhteyttä ja kysy.

Merkitsemme tekniset tiedot rehellisesti. Kuormittamaton häviö 375W, kuormitushäviö 1365W, impedanssi ≤2,5%. Se mitä datalehdellä on, sen saat. Se on perussitoumuksemme.

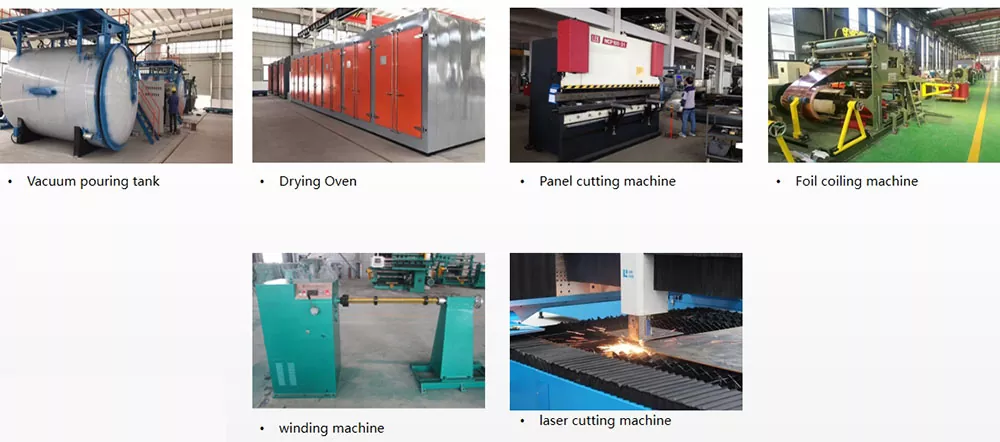

Oikean valinnan saaminen vaatii hieman harkintaa, mutta se ei ole rakettitiedettä. Vähennä kapasiteettia, jännitettä, ympäristöä ja sertifiointia – neljä suurta – ja olet hyvässä kunnossa. Kysymyksiä matkan varrella? Ota yhteyttä GUANGBIANiin. Valmistamme Kiinan tehtaallamme ja tarjoamme ilmaisen teknisen tuen.

FAQ

Kysymys 1: Mihin 167 kVA:n napa-asennettavaa muuntajaa käytetään?

Sitä käytetään keskikapasiteetin sähkönjakelussa ilmasähköverkoissa.

Q2: Sopiiko se maaseudun sähköistysprojekteihin?

Kyllä, sitä käytetään laajasti maaseudun ja etäverkon laajennusjärjestelmissä.

Q3: Voiko jännitettä mukauttaa?

Kyllä, Guangbian tarjoaa täyden mukautuksen sekä ensiö- että toisiojännitteelle.

Q4: Mikä on tämän muuntajan käyttöikä?

Tyypillisesti 20–30 vuotta käyttöolosuhteista ja huollosta riippuen.

Q5: Tuetko OEM- tai tukkutilauksia?

Kyllä, Guangbian on tehdastoimittaja, joka tukee OEM-, ODM- ja tukkumyyntiä.
