Yksinapainen SWER-muuntaja

Zhejiang Guangbian Electric Power Technology Co., Ltd:n yksinapainen SWER-muuntaja on tehokas jakeluratkaisu, joka on suunniteltu SWER (Single Wire Earth Return) -maaseudun ja etävoimajärjestelmiin. Yli 20 vuoden muuntajavalmistuksen asiantuntemuksensa ja maailmanlaajuisten standardien täydellisen noudattamisensa ansiosta Guangbian tarjoaa vakaan, turvallisen ja kustannustehokkaan jännitteen muuntamisen verkon ulkopuolisiin ja heikkoihin verkkoihin.

Mikä on yksinapainen SWER-muuntaja?

SWER Single Pole Mounted Transformer on erikoistunut napa-asennusmuuntaja, jota käytetään yksijohtimissa maadoitusjärjestelmissä ja jota käytetään tyypillisesti maaseudun sähköistysprojekteissa, joissa perinteistä kolmivaiheista infrastruktuuria ei ole saatavilla.

Se vähentää tehokkaasti keskijännitteen jakelutehon käyttökelpoiseksi pienjännitteeksi asuin-, maatalous- ja pienteollisuussovelluksissa.

Sitä käytetään laajalti etäverkoissa, koska:

● Yksinkertaistettu asennusrakenne

● Pienemmät infrastruktuurikustannukset

● Korkea hyötysuhde pitkän matkan jakelussa

● Vahva sopeutumiskyky maaseutumaastoon

Mikä tekee tästä SWER-muuntajasta erilaisen?

Useimpia vakiomuuntajia ei ole suunniteltu SWER-toimintaperiaatteita ajatellen. Tulos? Ennenaikainen eristyksen rikkoutuminen, jännitteen epävakaus, epäonnistuneet tarkastukset ja rajusti lyhentynyt käyttöikä. GUANGBIAN suunnitteli tämän laitteen erityisesti SWER-verkkojen vaatimuksia varten - eliminoi nämä kipukohdat alusta alkaen.

Mikä erottaa tämän yksikön muista?

SWER Duty -käyttöön viritetty käämitys:

SWER Single Pole Mounted Transformerin käämitys on optimoitu SWER-kohtaisiin jänniteolosuhteisiin yhtenäisen eristysrakenteen sijaan.

Gradienttieristysrakenne A-liittimestä (linja) X-liittimeen (maa)

Liitin, joka on vahvistettu jatkuvaa verkkojänniterasitusta varten

Progressiivinen eristys sovitettu todellisiin käämien jännitetasoihin

X-liitin vahvistettu suoraa napamaadoitusta varten

Rakennettu epäsymmetrisiin SWER-jänniteolosuhteisiin, toisin kuin tavalliset muuntajat

Tämä rakenne parantaa luotettavuutta ja eristysturvallisuutta maaseudun SWER-jakelujärjestelmissä.

Perinteiset yksivaiheiset muuntajat käyttävät tasaista puolieristystä molemmissa liittimissä. SWER-käytössä tämä tarkoittaa, että eristysjännitys kaksinkertaistuu – ja vika tapahtuu tyypillisesti 3–5 vuodessa. GUANGBIANin omistautunut lähestymistapa pitää eristysjännityksen suunnittelurajoissa muuntajan koko käyttöiän ajan.

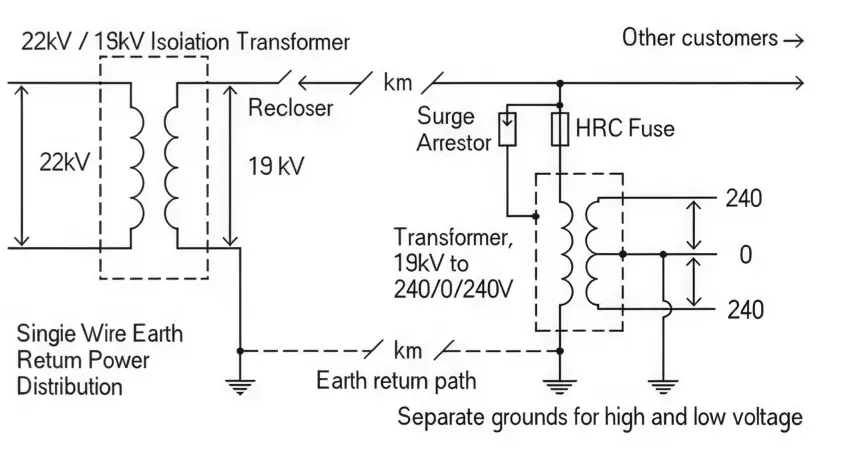

Kuinka maadoitusasetus pitää jännitteen vakaana?

● Ylimitoitettu maadoitusliittimen poikkipinta-ala vähentää maadoitusresistanssia ja parantaa virran palautuksen vakautta

● Pienempi vastus auttaa estämään löysä liitosriskit ja paikallisen ylikuumenemisen

● Varmistaa vakaan suljetun silmukan SWER-virtapolun lähtöjännitteen vaihtelun ollessa ±2 %

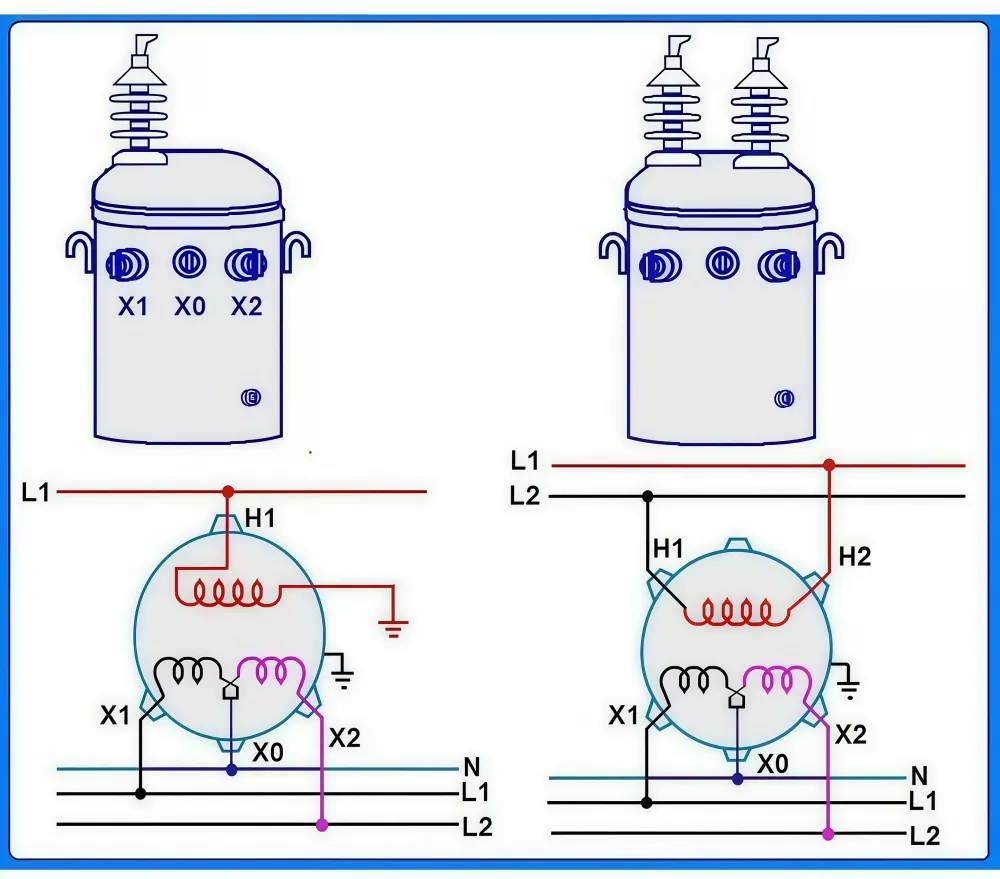

● Käämit noudattavat IEC A/X -liittimien merkintästandardeja, mikä estää johdotusvirheet, kuten käänteisen napaisuuden, ja varmistaa oikean SWER-asennuksen.

Pitkän matkan jännitesäätö:

● Varustettu 5-asentisella kuormittamattomalla käämikytkimellä (18kV–20kV)

● Kompensoi jännitehäviötä pitkissä SWER-jakelulinjoissa

● Säilyttää vakaan 240 V ulostulon linjan alusta loppuun

● Kaikki hana-asetukset on kalibroitu tehtaalla IEC-tarkkuusstandardien mukaisesti

Tämä varmistaa tasaisen suorituskyvyn ja loppupään laitteiden suojauksen pitkän matkan maaseudun sähköverkoissa.

Kuinka se kestää vaikeissa olosuhteissa?

Öljyllä upotettu tiivis kotelo pitää veden ja pölyn poissa, kestää lämpötilan vaihtelut ja suojaa UV-altistukselta. Se kulkee -40 °C:sta aina +55 °C:seen - joten korkeat tasangot, avoimet laitumet, metsäiset alueet ja aavikkotasangot kuuluvat kaikki sen käyttöikkunaan ilman erityisiä muutoksia.

ONAN-jäähdytys – lyhenne sanoista oil natural air natural – ei ole riippuvainen tuulettimista, pumppuista, ei pyörimisestä tai kulumisesta. Sen jälkeen kun se on pultattu pylvääseen, se huolehtii itsestään. Miehistön työtunnit poissa lähimmästä huoltoautosta, mikä tarkoittaa paljon alhaisempia ylläpitokustannuksia yksikön käyttöiän aikana.

Kansainvälisten standardien mukainen

Jokainen yksikkö on suunniteltu, rakennettu ja testattu IEC 60076 -standardin mukaisesti, joka on maailmanlaajuisesti tunnustettu tehomuuntajien standardi. Paperityö ja jäljitettävyys ovat paikallaan tehtaalta alkaen.

Täydelliset tehdastestiraportit tulevat jokaisen muuntajan mukana – hyödyllinen, kun teet tarjouksen projekteista tai sinun on suoritettava tarkastus.

SWER-järjestelmät näkevät yksivaiheiset maasulut eri tavalla kuin standardiverkot. Tämä muuntaja on mitoitettu ottamaan 20 kertaa nimellisvirtansa täydet 2 sekuntia näissä vikatilanteissa – kun se on yhdistetty vakiolinjasuojaukseen, se poistaa viat nopeasti ja pitää laitteen vauriot poissa.

Missä sitä käytetään?

SWER Single Pole Mounted Transformer on ihanteellinen edullinen, pitkän matkan maaseutu- ja etävirransyöttöön:

● Maaseudun sähköistys: sähkönsyöttö eristyksissä oleviin koteihin jopa ~70 % alhaisemmilla rakennuskustannuksilla perinteisiin järjestelmiin verrattuna

● Miehittämättömät etäkohteet: teletornit, sääasemat, metsä-/palovalvontapisteet, raja-asemat

● Maatalous: kastelupumput, karjankasvatusjärjestelmät, kasvihuoneet ja hajallaan olevat maatalouslaitteet

● Rakennus- ja kaivosleirit: tilapäistä sähköä moottoriteille, rautateille ja kaivostoiminnalle ennen verkon laajentamista

● Saaret ja verkon ulkopuolella olevat palvelut: pienet lomakeskukset, vartija-asemat ja etäinen matkailuinfrastruktuuri

Käytännöllinen ratkaisu alueille, joilla perinteisten kolmivaiheverkkojen laajentaminen ei ole kustannustehokasta.

Miksi GUANGBIAN SWER -yksikkö toimii paremmin?

Vakiomuuntajilla on usein vaikeuksia SWER-järjestelmissä, mikä johtaa eristysjännitykseen, jännitteen epävakauteen ja suurempiin huoltotarpeisiin.

Yksinapainen GUANGBIAN SWER -muuntaja on suunniteltu erityisesti SWER-käyttöön:

● Tarkoituksenmukainen käämitys ja eristysrakenne SWER-olosuhteisiin

● Optimoitu maadoitusrakenne vakaata paluuvirtaa varten

● Parempi jännitteen vakaus ja järjestelmän luotettavuus

● Vähemmän huoltoongelmia ja pidempi käyttöikä

● Tarkastusvaatimusten noudattaminen helpottuu

● Suunniteltu tosielämän SWER-sovelluksiin, ei sovitettu perinteisistä muuntajamalleista.

Globaalit standardit ja laadunvarmistus

Zhejiang Guangbian Electric Power Technology Co., Ltd on rakentanut vahvan teknisen perustan vuodesta 2004 lähtien ja kehittynyt kotimaisesta muuntajavalmistajasta maailmanlaajuiseksi toimittajaksi.

Keskeisiä etuja ovat:

● Yli 20 vuoden muuntajasuunnittelun kokemus

● Sertifioitu suunnittelutiimi, jolla on kansainvälisen standardin asiantuntemus

● Monitoimipajatuotantojärjestelmä varmistaa täyden prosessin jäljitettävyyden

● Suunnittelun, tehokkuuden ja turvallisuusvaatimusten jatkuva parantaminen

● Vuonna 2020 perustettu itsenäinen vientitoiminta

Tämä varmistaa, että jokainen yksinapainen SWER-muuntaja täyttää maailmanlaajuiset luotettavuutta ja turvallisuutta koskevat odotukset.
