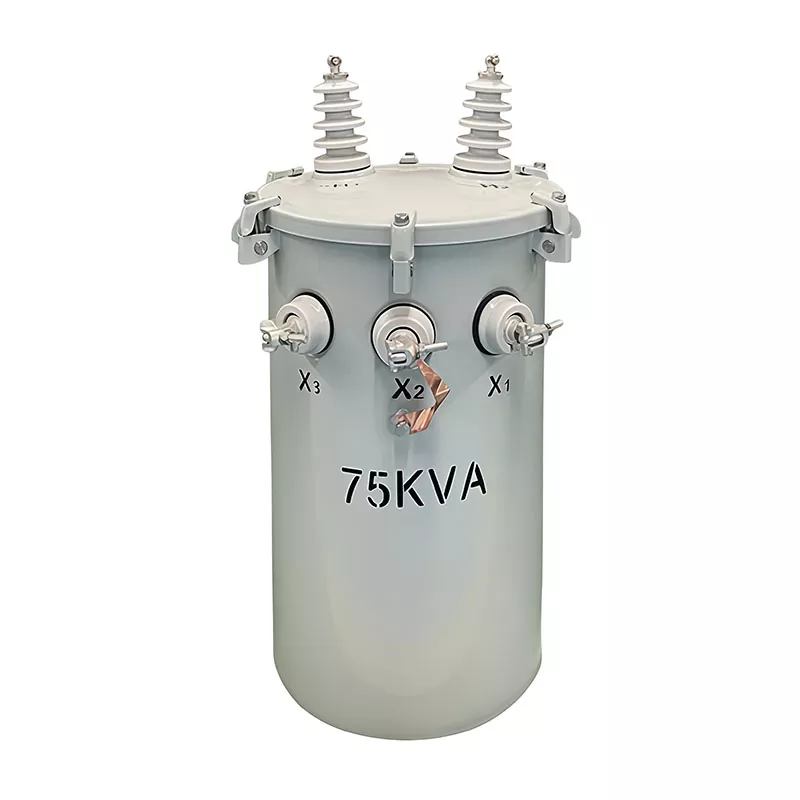

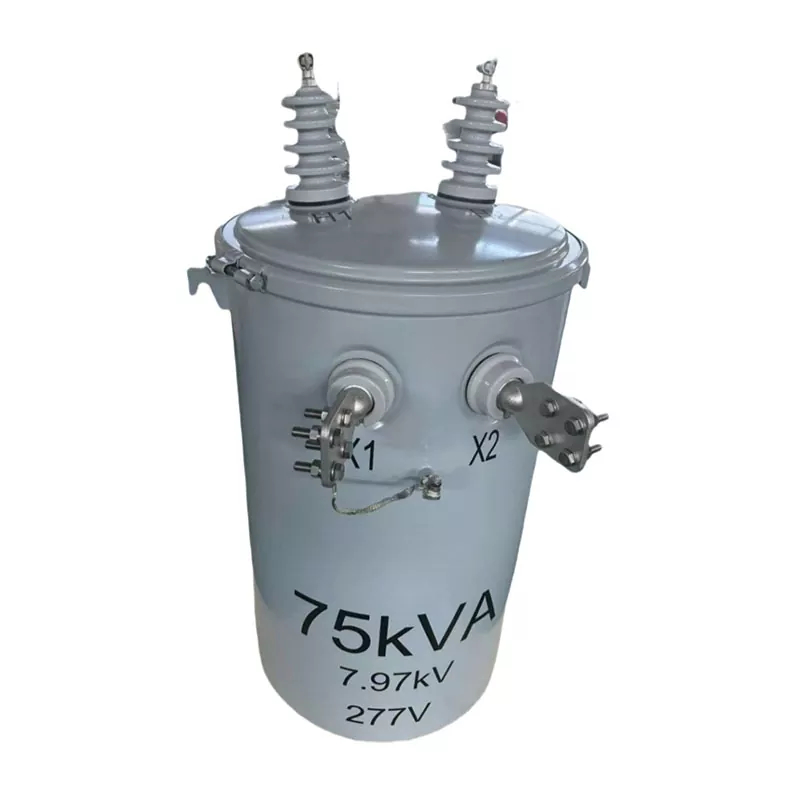

75KVA pylväsasennettava muuntaja

Guangbianin 75 kVA:n pylväsasennettava muuntaja on suunniteltu vakaaseen ulkosähkönjakoon asuinyhteisöissä, maaseudun sähköistysprojekteissa, teollisuuspuistoissa, kouluissa, sairaaloissa ja kaupallisissa tiloissa. Kehittyneillä eristysjärjestelmillä ja kestävällä öljyllä upotetulla tekniikalla suunniteltu muuntaja tarjoaa luotettavan jännitteen säädön, pienen tehohäviön ja pitkän käyttöiän erilaisissa ympäristöolosuhteissa.

Ammattimainen kiinalainen muuntajavalmistaja, jolla on yli 20 vuoden kokemus, Guangbian on erikoistunut tuottamaan korkealaatuisia pylväsasennettuja muuntajia alle 35KV asiakkaille kaikkialla Afrikassa, Kaakkois-Aasiassa, Keski-Aasiassa, Etelä-Amerikassa ja Lähi-idässä.

Mikä on 75KVA napakiinnitetty muuntaja?

75KVA napa-asennettava muuntaja on kompakti öljyllä upotettu jakelumuuntaja, joka asennetaan suoraan sähköpylväisiin muuttamaan keskijännitesähköä pienjännitetehoksi, joka soveltuu koteihin, liikerakennuksiin ja pieniin teollisuussovelluksiin.

Tämän tyyppistä muuntajaa käytetään laajalti, koska se tarjoaa:

● Tehokas virranjako

● Helppo asennus ja huolto

● Vähentynyt maankäyttö

● Erinomainen säänkestävyys

● Vakaa pitkäaikainen toiminta

Guangbian 75KVA muuntaja on valmistettu kansainvälisten muuntajastandardien mukaisesti ja se voidaan räätälöidä erilaisiin verkkojärjestelmiin ja jännitevaatimuksiin.

Kapasiteetti ja vaihe

Aloita "75KVA, yksivaiheinen" muuntajan tietolomakkeen yläosassa. KVA tarkoittaa kilovolttiampeeria - näennäistehon mittaa. 75 KVA on suurin kuorma, jonka tämä laite kestää. Avainsana: "kestää", ei "täytyy juosta." Käytännössä kuorma pidetään noin 80 %:ssa nimelliskapasiteetista. Tämä pidentää muuntajan käyttöikää merkittävästi.

Yksivaiheisessa muuntajassa on yksi tulovaihe ja yksi lähtövaihe. Se sopii asuinalueille, katuvalaistukseen ja pieniin kaupallisiin tiloihin. Kolmivaiheiset yksiköt puolestaan ​​palvelevat tehtaita ja toimistorakennuksia, joissa tarvitaan 380 V teollisuusvirtaa.

Jänniteparametrit

Ensisijainen jännite: 4160 Grd Y / 2400V

Tämä kertoo, mihin korkeajännitepuoli voi kytkeytyä. "Grd Y" tarkoittaa maadoitettua wye-yhteyttä – neutraali on kytketty maahan. 4160V on linja-linjajännite, 2400V on linja-nollajännite. Tämä on yleinen luokitus Pohjois-Amerikan jakelujärjestelmissä, minkä vuoksi näet usein 4160 V muuntajan vientimarkkinoiden teknisissä tiedoissa.

Käämikytkimessä on 5 asentoa: +2,5%, 0%, -2,5%, -5%, -7,5%. Kun sisääntuleva jännite vaihtelee, voit säätää hanaa pitääksesi ulostulon vakaana. Asento B tai 2 merkitsee nimellisasetusta.

Toisiojännite: 120/240V

Tämä on pienjännitelähtöpuoli. Yksivaiheinen muuntaja tuottaa tyypillisesti 120 V tai 240 V. 240 V lähtö kestää suurempia kuormia, kuten vaihtovirtayksiköitä ja vedenlämmittimiä. 120V puoli? Se on tarkoitettu valoille ja seinäpistorasioihin. Kun molemmat jännitteet ovat samassa yksikössä, et tarvitse erillistä alennusasetusta.

Materiaalit ja valmistus

Käämimateriaali: Kupari

Kupari johtaa paremmin kuin alumiini, joten se käy viileämmin ja kuluttaa vähemmän virtaa. Rakennamme kuparilla GUANGBIANin Kiinan tehtaalla – se maksaa enemmän etukäteen, mutta pitkän aikavälin luotettavuus on sen arvoista.

Ydin: Raeorientoitunut piiteräs

Piiteräs saa muuntajan toimimaan magneettisesti. "Rakeinen" tarkoittaa vain, että kiteet asettuvat yhteen suuntaan - tämä vähentää magneettisia häviöitä. Tulos? Kuormittamattomat häviöt pysyvät pieninä ja tehokkuus paranee.

Jäähdytysmenetelmä: ONAN

ONAN = Oil Natural, Air Natural. Öljy liikkuu itsestään vetämällä lämpöä sydämestä ja käämeistä. Ei pumppuja. Ei faneja. Vähemmän epäonnistuvia asioita. Pylväsasennetussa yksikössä keskellä ei mitään, tällainen yksinkertaisuus on tärkeää.

Tehokkuusmittarit

Kuormittamaton häviö: ≤225W | Kuormitushäviö: ≤750W | Impedanssi: ≤2,5 %

No-kuormitushäviö on se, mitä muuntaja vetää vain istuessaan siellä jännitteisenä mutta kuormittamattomana. 225 wattia on aika vähän. Kuormahäviö tapahtuu täydellä kapasiteetilla – 750 W on normaalia tälle kokoluokalle. Impedanssi, noin 2,5 %, vaikuttaa oikosulkuvirran ja jännitteen säätöön.

Herätysvirta ≤ 2,5 % kertoo, että sydämen laatu on vakaa. Magnetointi ei vaadi paljoa tehoa. Nämä ovat numerot, jotka löydät jokaisesta GUANGBIAN-muuntajan tietolomakkeesta – valmistamme Kiinassa ja testaamme jokaisen yksikön ennen kuin se lähtee tehtaalta.

Sertifiointistandardit

IEEE C57.12 -sarja, ANSI C57.12.20

IEEE C57 on Institute of Electrical and Electronics Engineersin muuntajan tekninen standardi. ANSI on American National Standards Institute. Kun yksikkö täyttää molemmat, tiedät, että suunnittelu- ja testausmenetelmät ovat kansainvälisen tason tasolla.

Muuntajan tietolomakkeen lukeminen vaatii harjoittelua, mutta se on hankinnan ydintaito. Onko sinulla vielä kysyttävää? Ota yhteyttä GUANGBIANin tekniseen tiimiin. Valmistamme Kiinan tehtaallamme ja voimme opastaa sinut henkilökohtaisen valintaprosessin läpi.

Tehtaamme

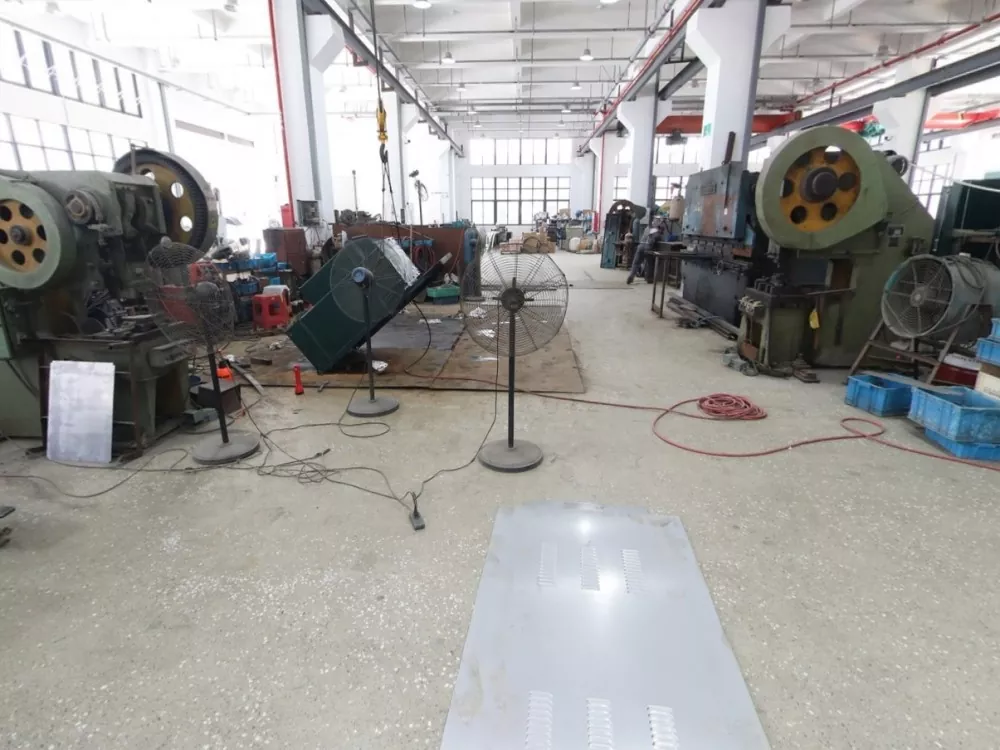

Peltityöpaja

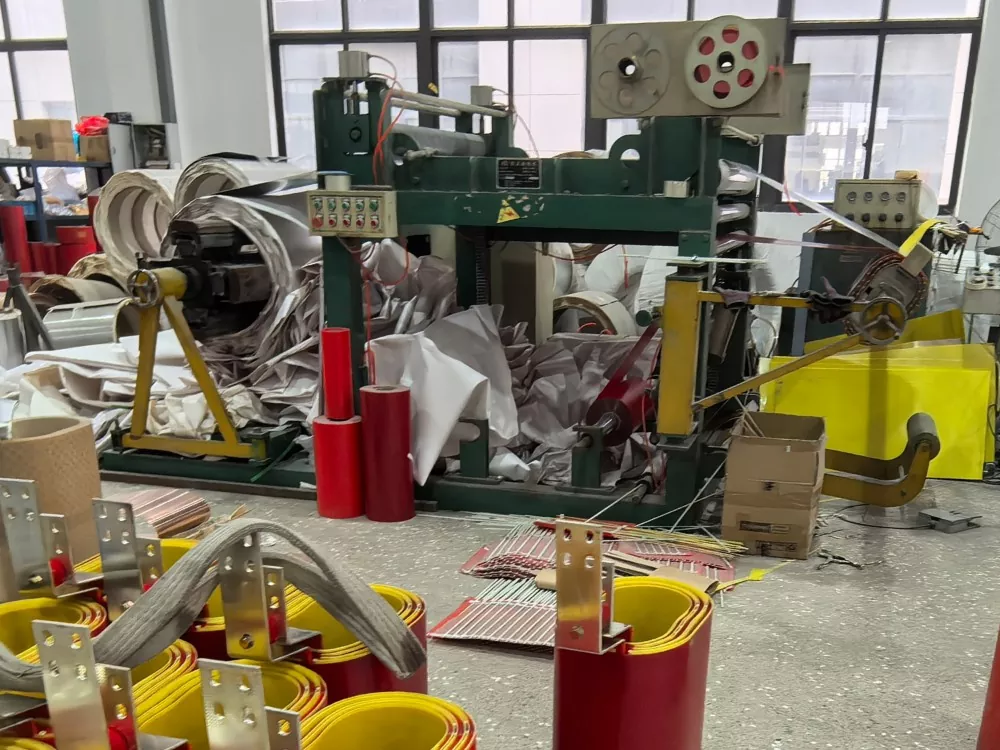

Folion käämityspaja

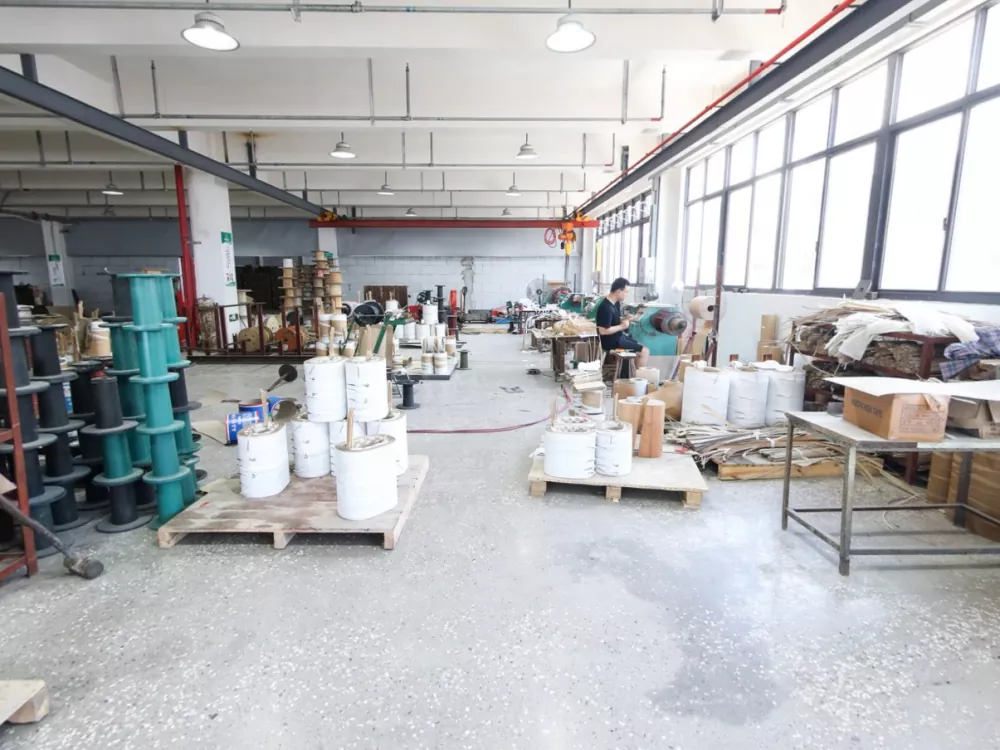

Kiertotyöpaja

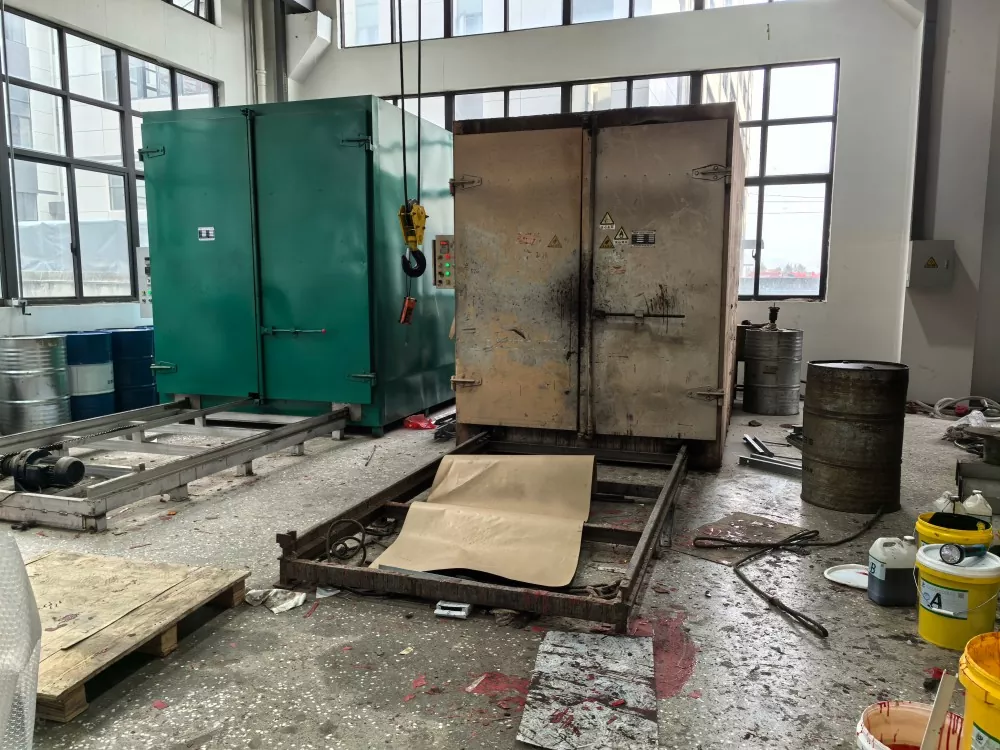

Kiertouunin työpaja

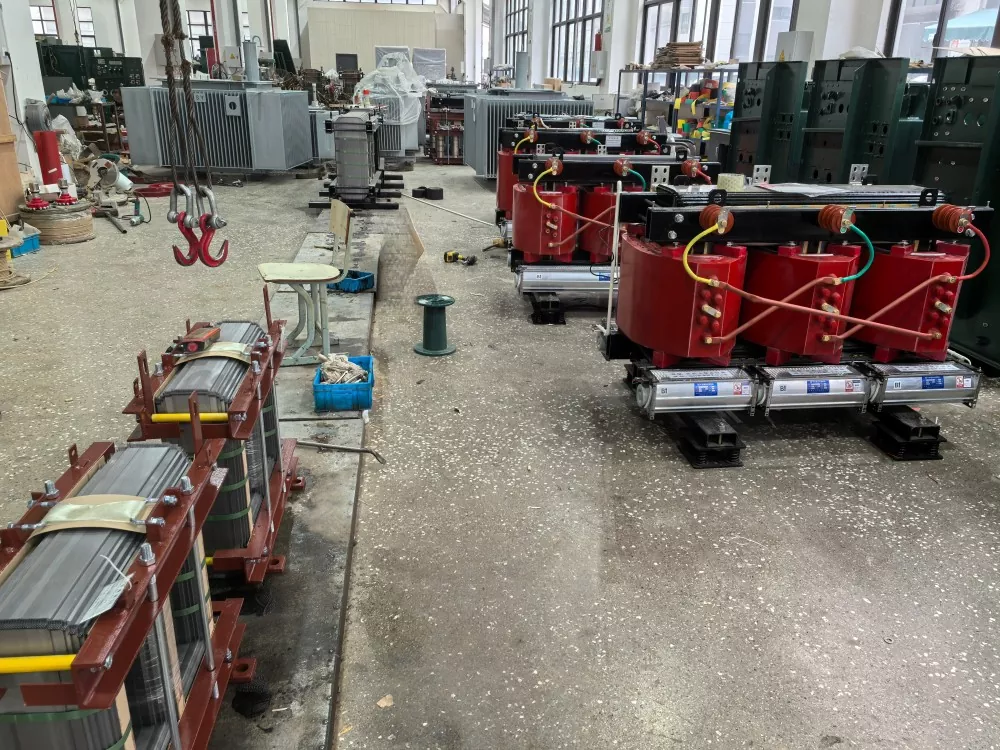

Muuntajien kokoonpanotyöpaja

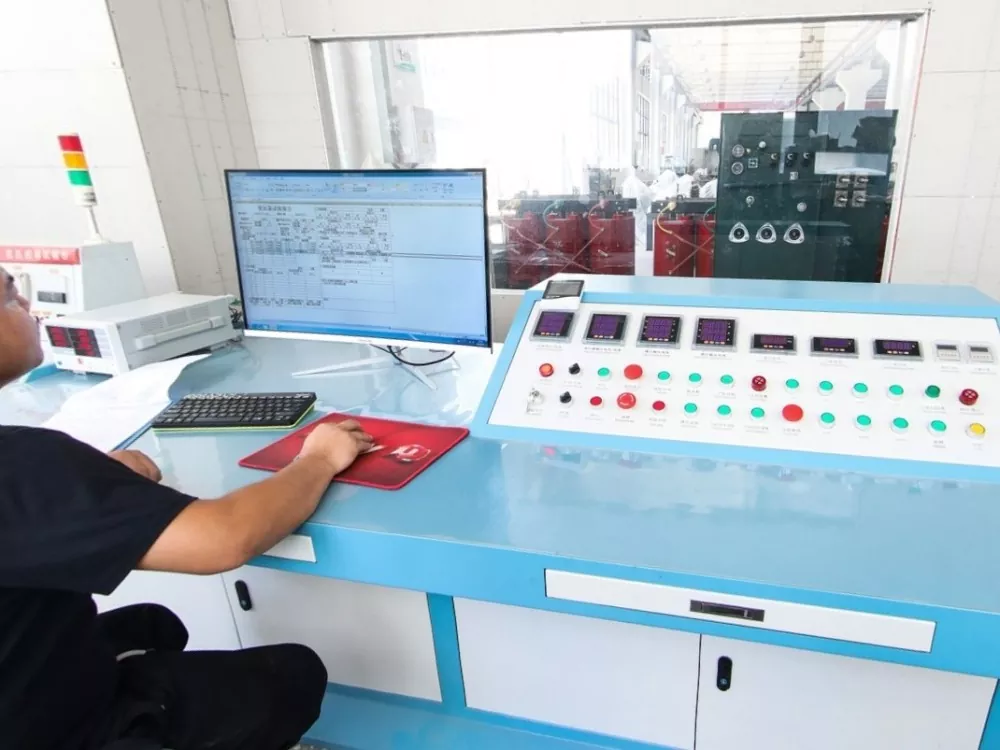

Muuntajan käyttöönottopaja

Valmistusprosessi

Jokaisen 75 KVA:n napa-asennetun muuntajan tuotannossa noudatetaan tiukkoja valmistusmenetelmiä:

● Muuntajasydänleikkaus ja pinoaminen

● Kelan käämityksen tuotanto

● Säiliöiden valmistus ja hitsaus

● Tyhjiökuivausprosessi

● Muuntajan kokoonpano

● Öljyn täyttö ja tiivistys

● Sähköisen suorituskyvyn testaus

● Lopputarkastus ja pakkaus

Tämä integroitu valmistusjärjestelmä auttaa Guangbiania ylläpitämään tasaisen tuotteiden laadun ja kustannuskilpailukyvyn.

Ota yhteyttä Guangbianiin

Jos etsit ammattimaista kiinalaista muuntajan valmistajaa ja toimittajaa, Guangbian voi tarjota räätälöityjä 75KVA napakiinnitettyjä muuntajaratkaisuja projektisi vaatimusten mukaan.

Olipa kyseessä maaseudun sähköistys, teollinen jakelu, julkinen infrastruktuuri tai uusiutuvan energian järjestelmiä, suunnittelutiimimme voi tukea sinua luotettavien muuntajatuotteiden ja teknisten ratkaisujen kanssa.

Ota yhteyttä Guangbianiin tänään saadaksesi:

● Tekninen konsultointi

● Muuntajan tekniset tiedot

● OEM- ja ODM-tuki

● Tehdastarjous

● Kansainväliset toimitusratkaisut
