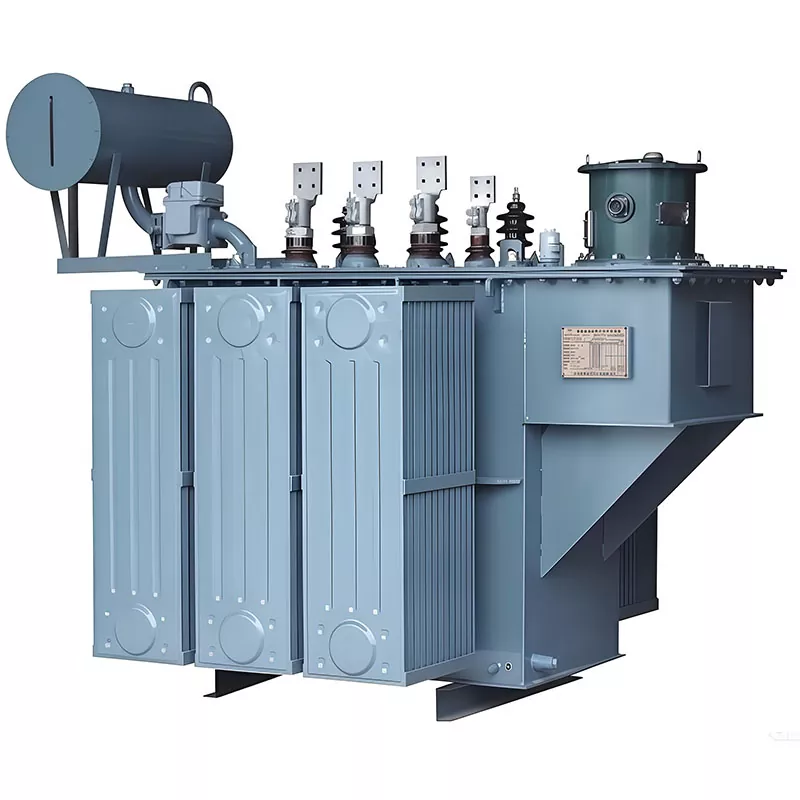

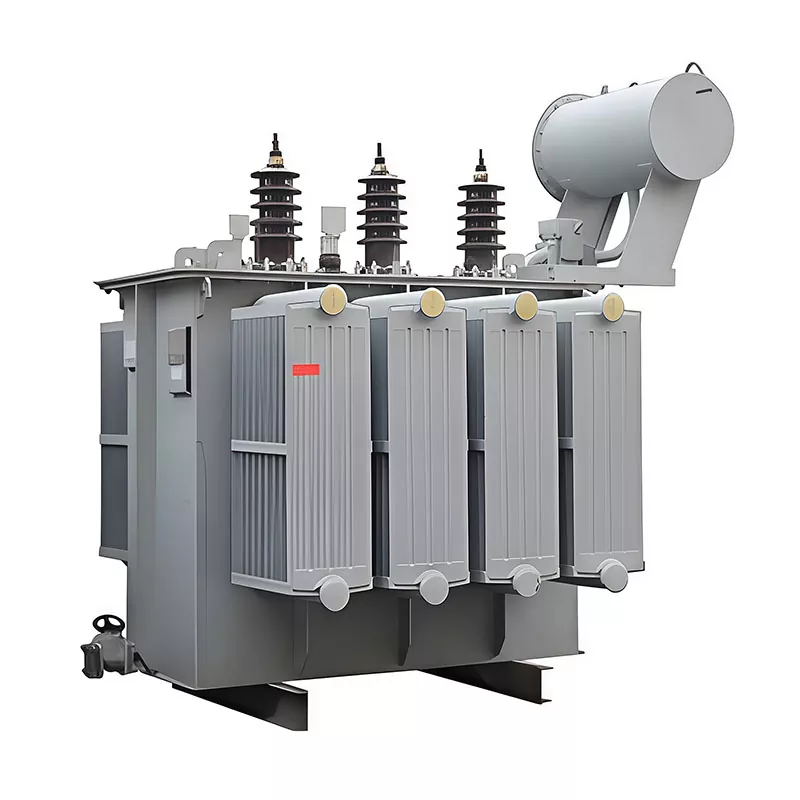

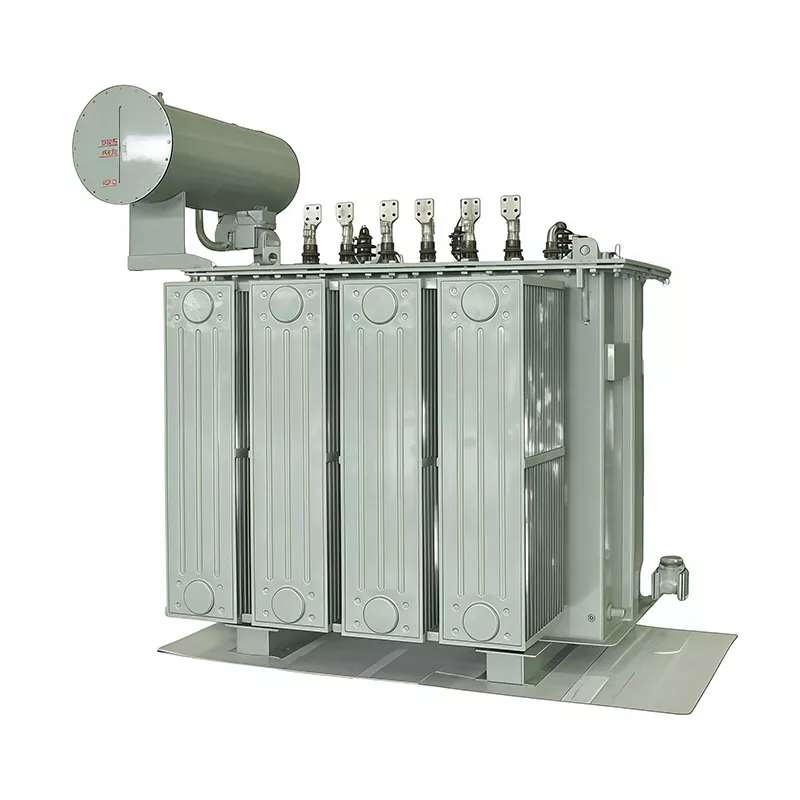

2500kVA 35kV öljyupotettu jakelumuuntaja

2500kVA 35kV öljyupotettu jakelumuuntaja on öljyllä upotettu jakelumuuntaja, jonka nimelliskapasiteetti on 2500kVA ja korkeajännitesivujännite 35kV.

Käyttämällä eristävää öljyä samanaikaisesti sekä sähköisen eristyksen että lämmönpoiston aikaansaamiseksi, se muuntaa luotettavasti korkeajännitteisen sähköenergian keski- ja matalajänniteenergiaksi, ja sitä käytetään laajalti voimajärjestelmien jakelusegmenteissä.

Tärkeimmät ominaisuudet:

Tyyppi: Öljyupotettu jakelumuuntaja

Kapasiteetti: 2500kVA (keskikokoinen ja suuri jakelukapasiteetti)

Jänniteluokitus: 35kV korkeajännitetulo

Toiminnot: Jännitteenmuunnos + Tehonjako + Vakaa virtalähde

Jäähdytysmenetelmä: Luottaa muuntajaöljyn kiertoon lämmön haihduttamiseksi (tyypillisesti ONAN)

Sovellusskenaariot: Sähköverkkojakelu, teollisuuspuistot, sähköasemat, energiaprojektit jne.

Ydinlaitteiston valintavaatimukset

Kaakkois-Aasiassa, Lähi-idässä, Afrikassa ja Latinalaisessa Amerikassa 35 kV/0,4 kV:n alennusmuuntajien kysyntä kasvaa edelleen teollisuuspuistojen, verkon päivitysprojektien, kaupallisen kehityksen ja uusiutuvan energian integroinnin vauhdittamana.

Useimmille ostajille valintakriteerit ovat yhdenmukaiset:

● Korkea energiatehokkuus ja pienet käyttöhäviöt

● Pitkä käyttöikä jatkuvassa käytössä

● Kansainvälisten standardien ja sertifikaattien noudattaminen

● Vakaa suorituskyky ulkona minimaalisilla huoltovaatimuksilla

GUANGBIAN S13 -sarja (jopa 2500 kVA) on suunniteltu täyttämään nämä vaatimukset. Siinä on kuparikäämirakenne ja ONAN-jäähdytysjärjestelmä, mikä tarjoaa luotettavan suorituskyvyn 35 kV:n sovelluksissa. IEC60076-yhteensopivuuden ja standardin Dyn11-vektoriryhmän konfiguroinnin ansiosta EPC-urakoitsijat ja järjestelmäintegraattorit käyttävät sitä laajasti eri markkinoilla, ja se sisältyy yleisesti 35 kV/0,4 kV muuntajien valintaluetteloihin.

Tekniset parametrit

S13-sarjan 2500 kVA muuntaja — Täydellinen tekninen tiedote:

Alla olevat keskeiset tekniset tiedot vastaavat suoraan yleisiä hankintavaatimuksia, ja tarjoamme pyynnöstä myös projektikohtaisia ​​räätälöintivaihtoehtoja.

Ydinedut ja tekniset kohokohdat

Tärkeimmät edut

Pienemmät energiahäviöt

Perinteisiin S9- ja S11-muuntajiin verrattuna S13-sarja vähentää tyhjäkäyntihäviötä jopa 30 % ja kuormitushäviötä noin 15 %, mikä auttaa alentamaan käyttökustannuksia jatkuvassa käytössä olevissa sovelluksissa.

Kustannustehokas pitkän aikavälin projekteihin

Ympärivuorokautisessa teollisuus- ja yleishyödyllisissä toimissa energiansäästö voi vähentää merkittävästi elinkaarikustannuksia ja parantaa sijoitetun pääoman tuottoa ajan myötä.

100 % hapettomat kuparikäämit

Sekä HV- että LV-käämeissä käytetään erittäin puhdasta kuparia paremman johtavuuden, paremman lämpöstabiilisuuden ja vahvemman oikosulkusuojauksen saavuttamiseksi.

Suunniteltu jatkuvaan täyskuormitukseen

Vaativiin ulkoympäristöihin soveltuva muuntaja säilyttää vakaan suorituskyvyn jatkuvassa raskaassa kuormituksessa.

Pitkä käyttöikä

Rakennettu kestävistä eristysmateriaaleista ja vankasta rakennesuunnittelusta, joka tukee luotettavaa toimintaa 30 vuotta tai kauemmin.

Ihanteellinen teollisuus- ja hyötymuuntajien hankintaan

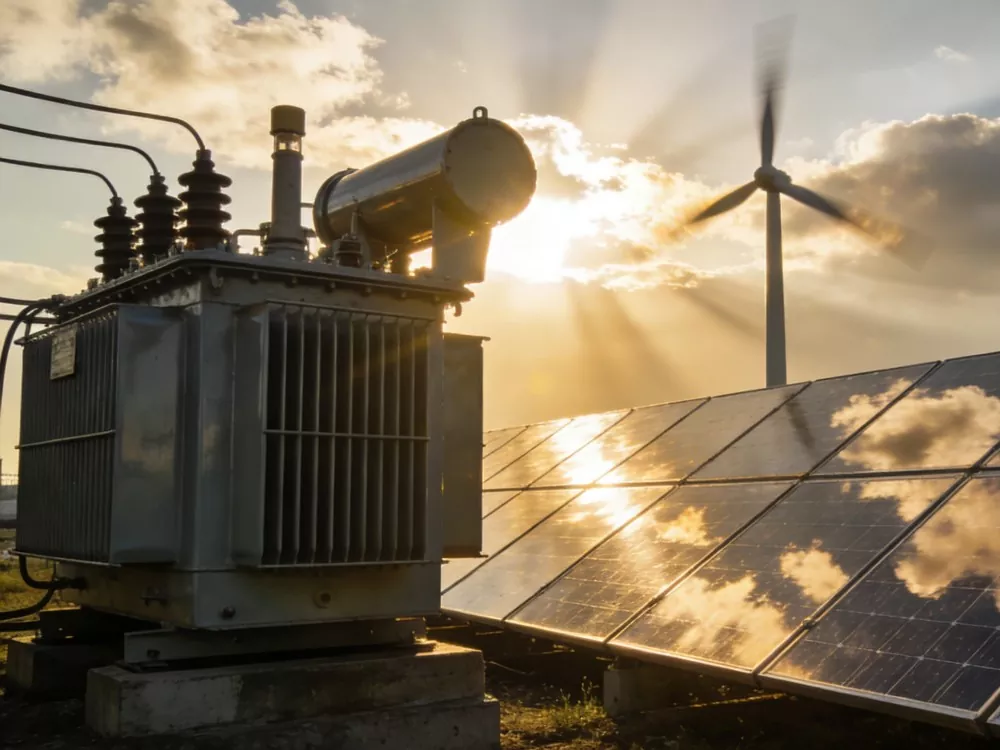

Käytetään laajasti teollisuuslaitoksissa, sähkönjakelujärjestelmissä, aurinkovoimaprojekteissa ja infrastruktuurin sähköverkoissa.

Luotettava ONAN-jäähdytys vähän huoltoa vaativaan käyttöön

ONAN (Oil Natural Air Natural) -jäähdytysrakenne toimii ilman apupuhaltimia tai pumppuja, mikä vähentää mekaanisia vikakohtia ja huoltotarvetta. Suljettu säiliörakenne suojaa muuntajaöljyä ulkoilmalta, mikä auttaa hidastamaan öljyn vanhenemista ja ylläpitämään vakaata suorituskykyä ajan mittaan. Tosimaailman sovelluksissa monet yksiköt voivat toimia vuosia vähäisellä huollolla, joten ne sopivat hyvin etäsähköasemille, teollisuuden sähköjärjestelmille ja sähkönjakeluprojekteille.

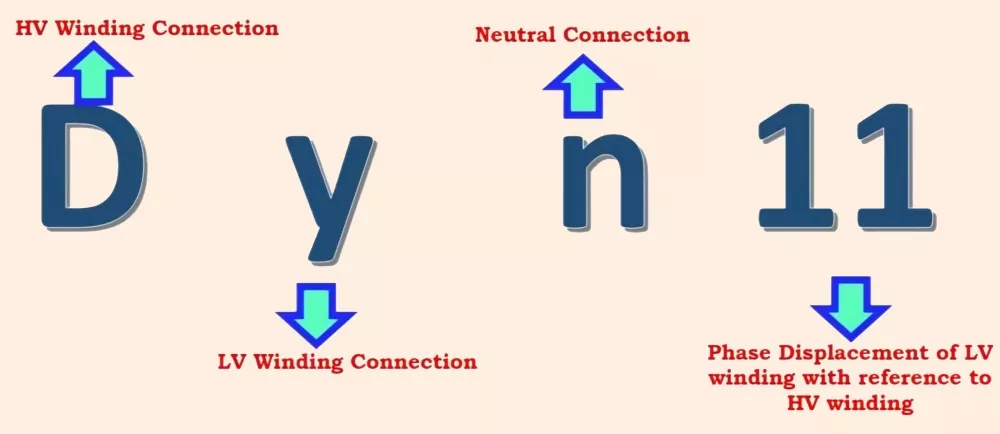

Dyn11 Vector Group – miksi se todella auttaa kentällä

Dyn11-konfiguraatio vaimentaa kolmannen harmonisen virrat ja vähentää neutraalipisteen siirtymää - se on sellainen asia, joka näkyy epävakautena epätasapainoisissa kuormissa kaupallisissa ja teollisissa kohteissa. Se käsittelee myös yksivaiheista kuormitusta paremmin, mikä tekee todellisen eron sekakuormitusolosuhteissa. Suojareleen koordinointi tulee puhtaammaksi tämän vektoriryhmän kanssa, mikä lisää turvallisuutta yleiseen sähköjärjestelmän asennukseen.

Ulkokäyttöön valmis alusta alkaen

Säiliö ja pinnoite on rakennettu kestämään korkeita lämpötiloja, kosteutta, suolaista ilmaa ja pölyä, mikä takaa vakaan toiminnan vaativissa olosuhteissa. Integroitu salamansuojaus lisää käyttöturvallisuutta entisestään.

Ulkoasemille, miehittämättömiin kytkinhuoneisiin ja etäasennuksiin soveltuva GUANGBIAN S13-M 2500 kVA 35 kV öljyupotettu jakelumuuntaja ei vaadi ylimääräistä koteloa tai suojausta, joten se on käytännöllinen valinta ulkokäyttöön sähkönjakeluprojekteihin.

Kiinalainen muuntajatehdas ja vakiintunut muuntajavalmistaja GUANGBIAN toimittaa yksiköitä Kaakkois-Aasiassa, Lähi-idässä, Afrikassa ja Latinalaisessa Amerikassa – IEC60076-yhteensopivuus- ja räätälöintivaihtoehdot ovat saatavilla projektikohtaisiin vaatimuksiin. Ota yhteyttä teknisiin keskusteluihin tai teknisiin keskusteluihin.

Tehtaamme

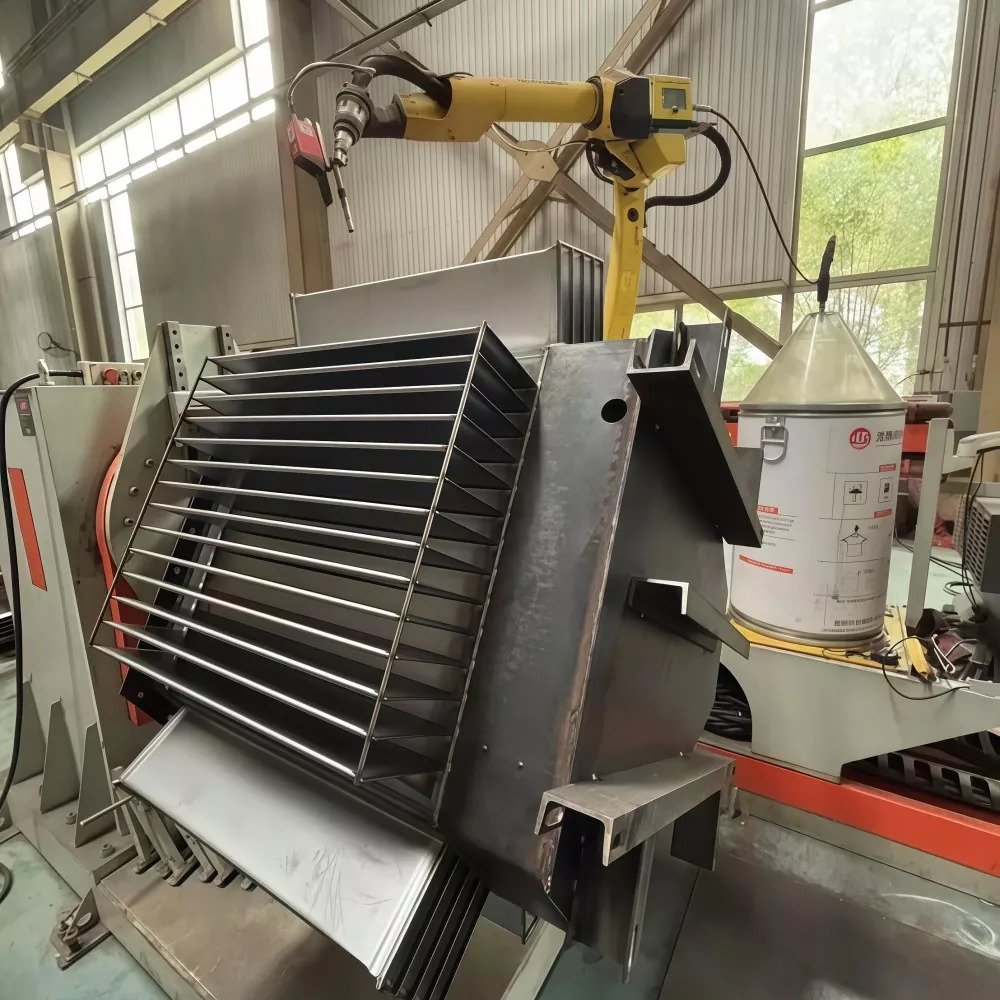

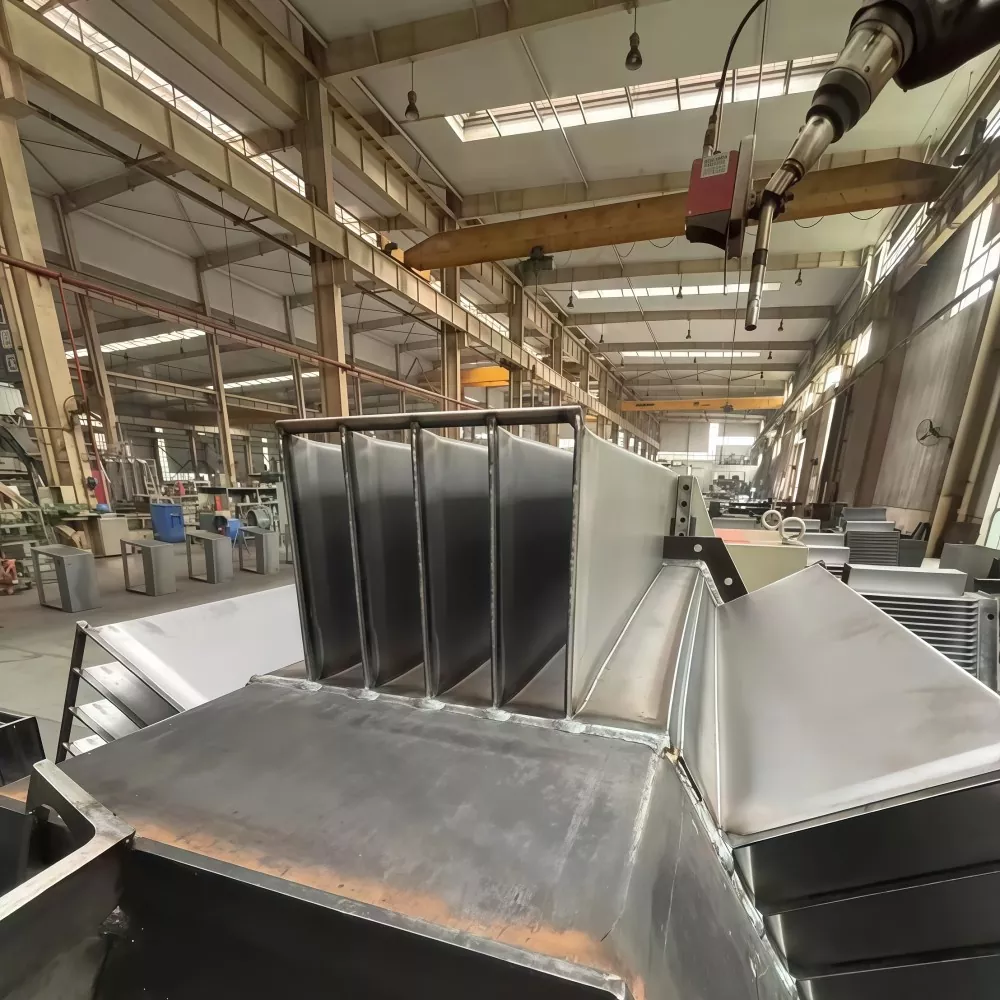

Peltityöpaja

Folion käämityspaja

Kiertotyöpaja

Kiertouunin työpaja

Muuntajien kokoonpanotyöpaja

Muuntajan käyttöönottopaja

FAQ

1. Mihin 2500kVA 35kV öljyupotettua jakelumuuntajaa käytetään?

Sitä käytetään 35 kV:n keskisuurten jännitteiden vähentämiseen teollisuuslaitosten, sähköasemien, uusiutuvan energian järjestelmien ja suurten infrastruktuurihankkeiden jakelujännitteiksi.

2. Mitä 2500kVA tarkoittaa?

2500kVA viittaa muuntajan nimelliskapasiteettiin, mikä osoittaa, että se pystyy käsittelemään suuria sähkökuormia, jotka soveltuvat teollisuus- ja sähkönjakeluun.

3. Why is oil used in this type of transformer?

Eristävä öljy tarjoaa sekä sähköeristyksen että lämmönpoiston, mikä parantaa jäähdytystehoa ja pidentää käyttöikää.

4. Mitä etuja on 35 kV nimellisarvosta?

35kV on yleinen jakelujännitetaso keskikorkeajänniteverkoissa, mikä tarjoaa tehokkaan pitkän matkan siirron pienemmällä tehohäviöllä.

5. Mitä jäähdytysmenetelmää yleensä käytetään?

Useimmat yksiköt käyttävät ONAN-jäähdytystä (Oil Natural Air Natural), joka perustuu luonnolliseen öljykiertoon ja ilmajäähdytykseen ilman apulaitteita.

6. Mihin tämä muuntaja yleensä asennetaan?

Sitä käytetään laajasti ulkosähköasemissa, teollisuuspuistoissa, kaivostoiminnassa, aurinko- ja tuulivoimaloissa sekä verkon laajennusprojekteissa.

7. Kuinka pitkä käyttöikä on?

Oikein suunnitellun ja huollon jälkeen öljyllä upotetut jakelumuuntajat toimivat tyypillisesti 25–30 vuotta tai kauemmin.

8. Mitkä ovat tärkeimmät huoltovaatimukset?

Öljyn rutiinitarkastus, lämpötilan valvonta ja säännölliset sähkötestit ovat tärkeimmät huoltotehtävät vakaan ja pitkäaikaisen toiminnan varmistamiseksi.
