37.5KVA napaan asennettu muuntaja

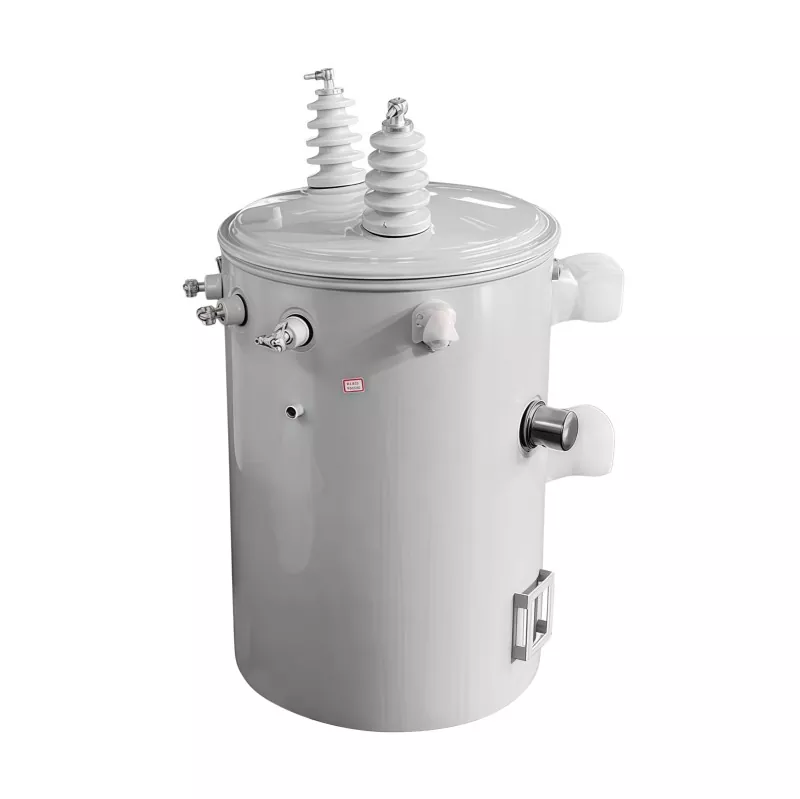

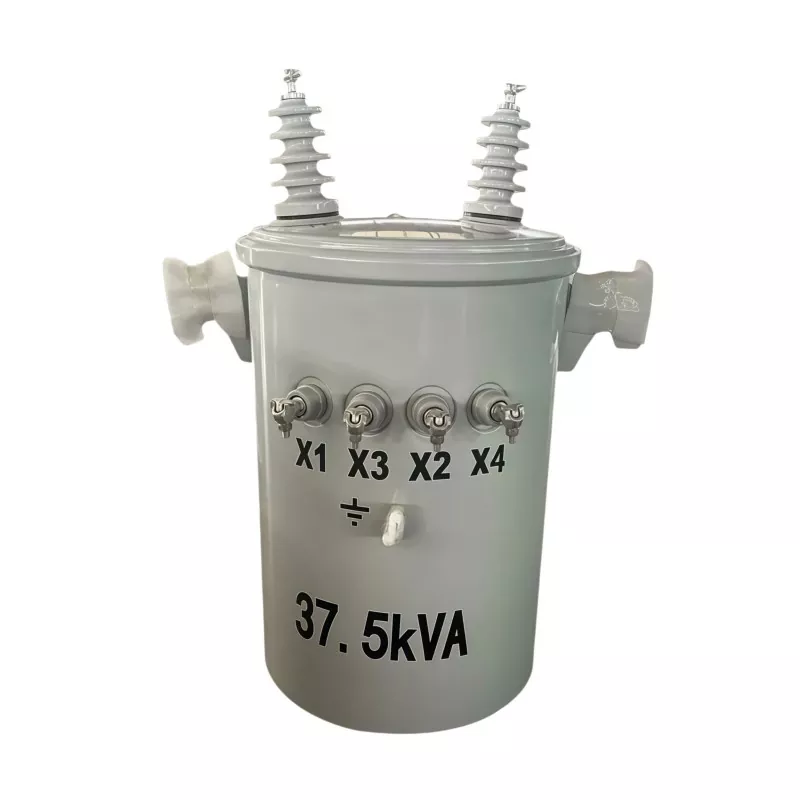

37,5 KVA:n napakiinnitetty muuntaja on sähkönjakelumuuntaja, joka on asennettu pylväisiin, ja se vähentää keskijännitesähköä voimalinjoista alhaisemmaksi käyttöjännitteeksi asuin-, liike-, maatalous- ja kevyen teollisuuden sähkösovelluksiin. 37,5 kilovolttiampeerin (KVA) nimelliskapasiteetilla sitä käytetään yleisesti sähkönjakelujärjestelmissä takaamaan vakaan, tehokkaan ja luotettavan sähkönsyötön kaupunki- ja maaseutualueilla. Sen kompakti pylväsasenteinen rakenne säästää maatilaa, yksinkertaistaa asennusta ja tukee kustannustehokkaita sähkönjakeluverkkoja.

Toimintaperiaate

Napaan asennettu muuntaja toimii sähkömagneettisen induktion periaatteella.

Korkeajännitetulo

Keski- tai korkeajännitesähkö syötetään ensiökäämiin ilmajakelulinjojen kautta.

Magneettikentän luominen

Kun vaihtovirta kulkee ensiökäämin läpi, se luo muuttuvan magneettikentän muuntajan sydämeen.

Jännitteen muunnos

Tämä magneettikenttä indusoi jännitteen toisiokäämiin. Käämien välisen kierrossuhteen perusteella jännite porrastetaan alemmalle käyttötasolle.

Vakaa ulostulon syöttö

Muunnettu pienjännitesähkö toimitetaan sitten kotitalouksille, kaupallisille tai teollisille käyttäjille vakaalla suorituskyvyllä.

Sovellukset

37,5 KVA:n pylväsasennettava muuntaja on suunniteltu matalan ja keskisuuren kuormituksen jakelujärjestelmiin, mikä vähentää tehokkaasti keskijännitesähkön käyttökelpoiseksi matalajännitteeksi loppukäyttäjille. Sitä käytetään laajalti seuraavissa skenaarioissa:

Kotitalouksien sähkönjakelu

Ihanteellinen asuinalueille, maaseututaloille ja pienille yhteisöille tarjoamalla vakaata sähköä valaistukseen, kodinkoneisiin ja päivittäiseen virrankulutukseen.

Maaseudun sähköistysprojektit

Käytetään yleisesti maaseudun verkkolaajennuksissa ja syrjäisten alueiden virtalähdejärjestelmissä yksinkertaisen asennuksen ja vähäisten huoltotarpeidensa vuoksi.

Maatalouden sähköjärjestelmät

Soveltuu maatiloihin, kastelujärjestelmiin, karjatiloihin ja kasvihuoneisiin, vesipumppuihin, moottoreihin ja maatalouskoneisiin.

Pienet liiketilat

Käytetään laajasti pienissä toimistoissa, vähittäiskaupoissa, huoltoasemissa, työpajoissa ja varastotiloissa vakaaseen kaupalliseen sähköntoimitukseen.

Kevytteollisuussovellukset

Käytetään pienissä tehtaissa, jalostuspajoissa ja huoltotiloissa, joissa tehon tarve on kohtalainen.

Väliaikaiset virtalähdeprojektit

Yleistä joustavaa ja luotettavaa sähkönjakoa vaativissa rakennustyömailla ja tilapäisissä ulkosuunnitteluprojekteissa.

Käydään läpi, kuinka GUANGBIAN itse asiassa rakentaa sellaisen.

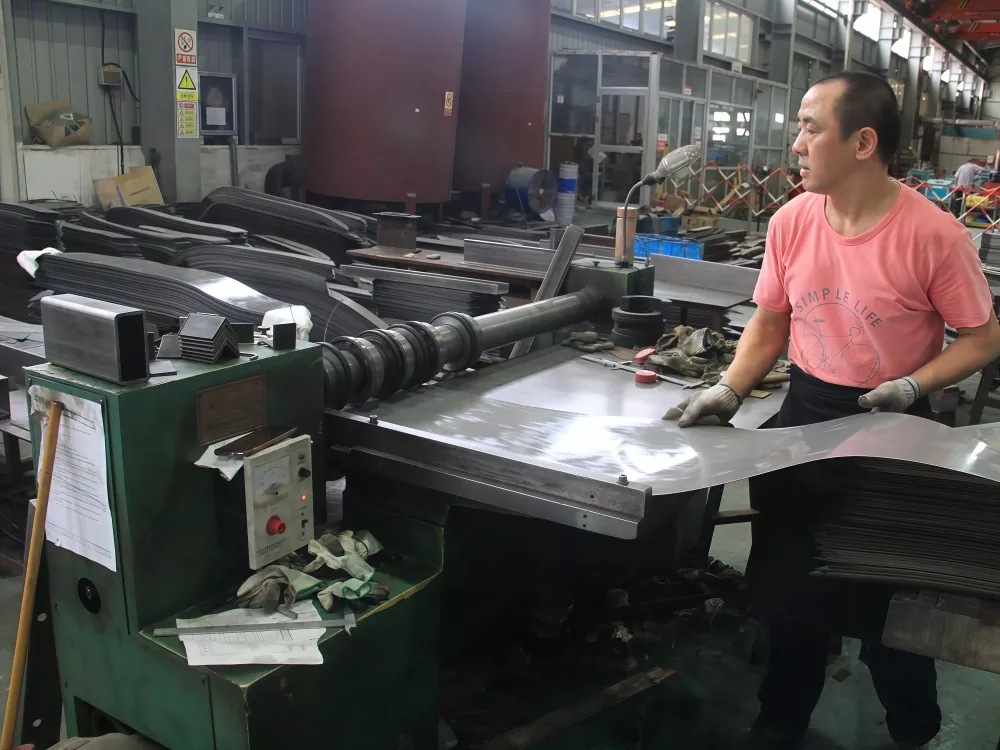

Vaihe 1: Ytimen valmistus

Ydin alkaa rakeisesta piiteräksestä. Erinomaiset magneettiset ominaisuudet, mutta se on hauras – et voi leimata sitä kuten tavallista terästä.

Leikkaamme arkit tiettyihin mittoihin ja pinoamme ne sitten kerros kerrokselta erikoislaitteisiin. Kunkin kerroksen liitokset ovat poikkeamassa alla olevasta, mikä pitää ilmaraot magneettisella reitillä mahdollisimman pieninä. Kun saavutamme tavoitepaksuuden, koko pino kiristetään tiukasti ja tyhjiökyllästetään kaiken lukitsemiseksi paikoilleen.

Muuntajan valmistusprosessi riippuu tästä vaiheesta. Pinokerroin, pinnan tasaisuus, puristuspaine – jätä jokin näistä huomiotta, ja tyhjäkäyntihäviöt ylittävät vaatimukset.

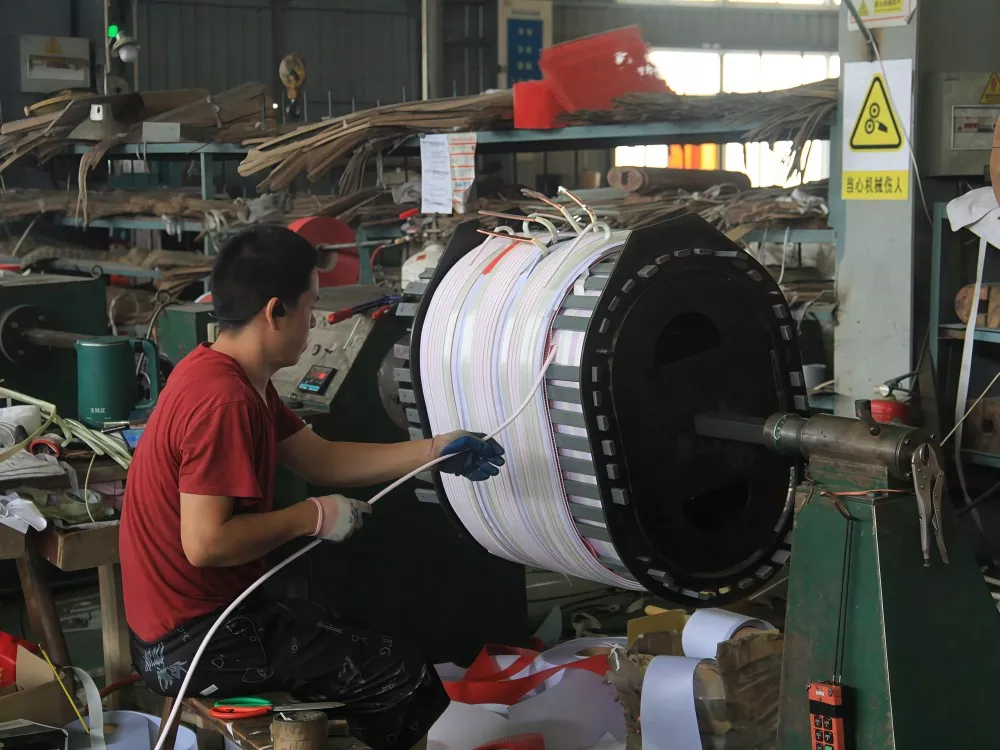

Vaihe 2: Kierrätys

Tässä se tulee kriittiseksi. Käämiö toimii kontrolloidussa lämpötilassa ja kosteudessa. Kuljettajat istuvat kelauskoneiden ääressä ja syöttävät kuparilankaa kääminmuodostimeen, käännellen vuorollaan pitäen sen tasaisena ja tiiviinä.

GUANGBIANin 37,5 kva napa-asennettu muuntaja käyttää puhdasta kuparikäämitystä - ei alumiinia. Valmistamme näitä Kiinan tehtaallamme, ja jokainen yksityiskohta on tärkeä: lankamitta, kierrosten määrä, kerrostuskuvio. Tuuli liian löysä, kelasta puuttuu mekaaninen lujuus. Liian tiukka tuuli murskaa eristeen.

Käärimisen jälkeen kela käy läpi tyhjiökyllästyksen. Eristävä lakka imeytyy jokaiseen rakoon, lukitsee kierrokset paikoilleen ja antaa käämille sekä dielektrisen lujuuden että paremman lämmönpoiston.

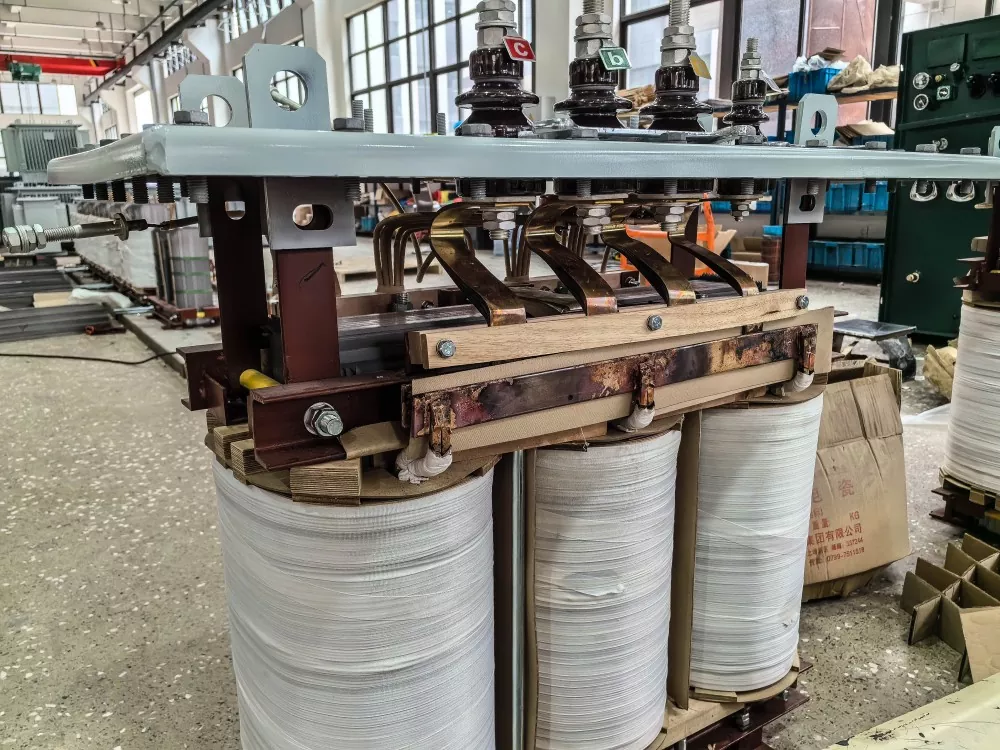

Vaihe 3: Ytimen ja kelan kokoonpano

Haavakelat liukuvat ydinjalkojen päälle. Eristysvälikkeet menevät sisään, johdot kytkeytyvät ja koko aktiivinen osa muotoutuu. Käämien välisten välysten on oltava standardin mukaisia ​​- tässä ei ole oikoteitä.

Kun aktiivinen osa on koottu, se käy läpi muuntajan tehdastestauksen heti: kestää jännitetestin ja DC-resistanssimittauksen. Kaikki, edes vähän, jää kiinni tässä vaiheessa.

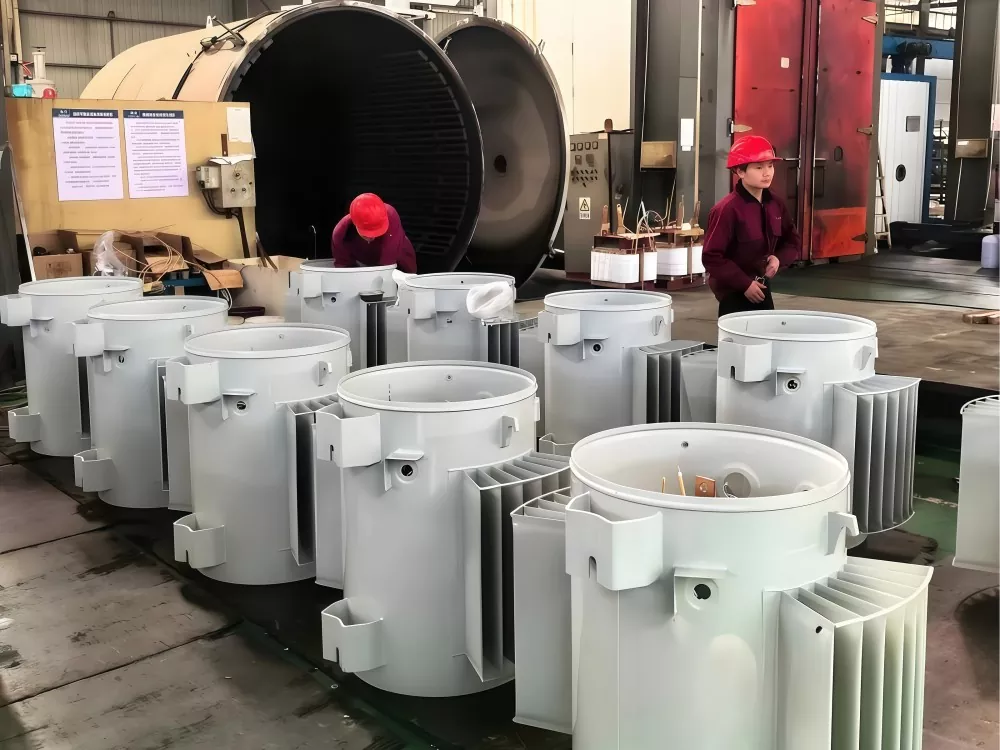

Vaihe 4: Säiliön kokoaminen

Aktiivinen osa läpäisee tarkastuksen? Se lasketaan säiliöön. Säiliö on muuntajan kuori – täytetty eristävällä öljyllä, jolla on kaksinkertainen tehtävä: dielektrinen sulku ja jäähdytysneste.

Käytämme GUANGBIANissa korkealaatuista mineraalieristysöljyä. Kuivataan ja poistetaan kaasut ennen kuin se menee sisään. Säiliö itsessään on hitsattu rakenne, ja jokainen hitsisauma tarkastetaan röntgenkuvauksella. Ei vuotoja sallittu.

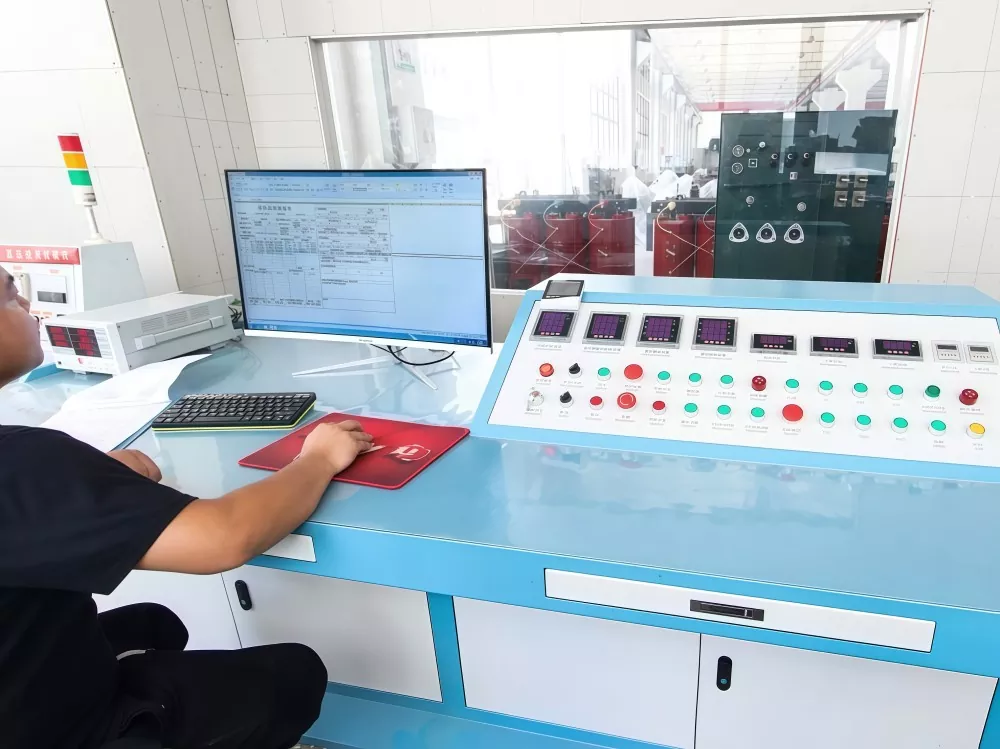

Vaihe 5: Lopullinen testaus

Ennen kuin mikään yksikkö lähtee tehtaalta, se käy läpi täydellisen testirutiinin:

No-load-testi: Kytkemme sen päälle ilman, että toissijaiselle puolelle ole kytkettynä mitään. Virta- ja häviölukemat kertovat, toimiiko ydin. 37,5 kva napa-asennetussa muuntajassa tyhjäkäyntihäviön on tultava ≤113W tai alle.

Kuormitustesti: Aseta sille täysi nimelliskuorma ja katso numeroita. Kuormitushäviö pysyy ≤413 W:ssa, eikä lämpötilan nousu ylitä 65°C.

Kestää jännitetestiä: 21kV tehotaajuudella HV-käämissä yhden täyden minuutin ajan. 10kV LV-puolella. Jos eristys kestää, siirrytään eteenpäin.

Impulssijännitetesti: 60kV piikki osuu ensisijaiseen, 30kV osuu toisioon. Tämä kertoo, pystyykö kuparikäämimuuntaja käsittelemään todellista salamatapahtumaa.

Eristysöljytesti: Jakojännite, kosteuspitoisuus, hajoamiskerroin - jokaisen on läpäistävä.

Jokainen testi selvä? Sitten – ja vasta sitten – se ansaitsee tehdasmerkinnän.

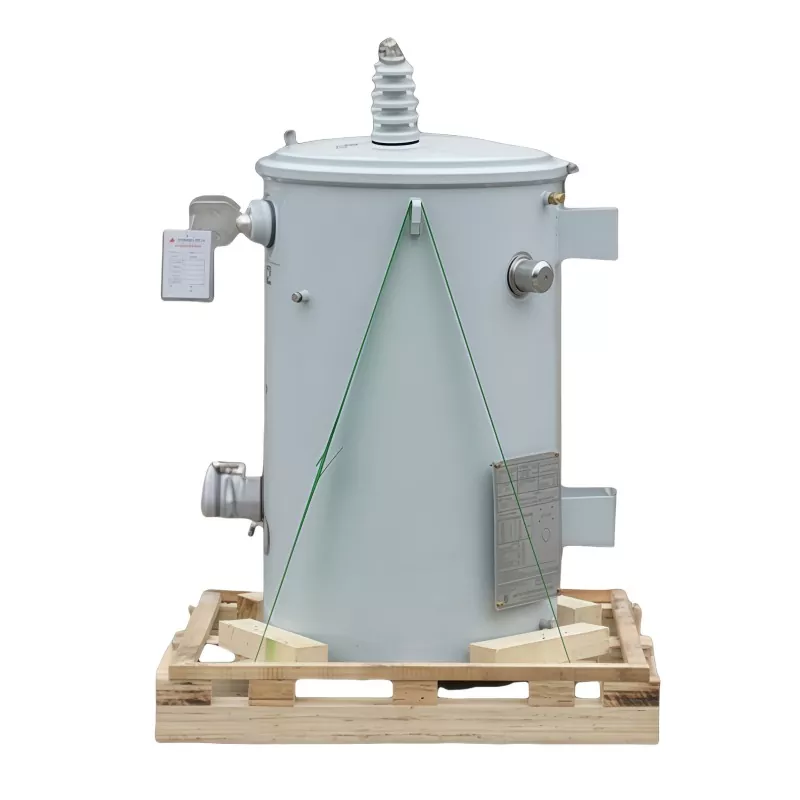

Vaihe 6: Pakkaus ja toimitus

Läpäisikö kaikki testit? Muuntaja saa kosteudenkestävän kannen, joka on kiinnitetty puulavalle ja on valmis lähetettäväksi. Jokaisella GUANGBIAN-yksiköllä on yksilöllinen sarjanumero, joka näkyy tyyppikilvessä ja pohjassa. Jäljitä numero, niin löydät valmistuspäivän, testitiedot ja jopa sen, mikä erä raaka-aineita siihen meni.

Nyt saat kuvan. 37,5 KVA:n napaan asennettava muuntaja ei ole vain metallia ja lankaa, jotka on heitetty yhteen. Muuntajan valmistusprosessiin kuuluu todellista käsityötä ja oikeita ihmisiä, jotka kiinnittävät huomiota joka vaiheessa. Hinta ratkaisee, mutta tuotantokyky ja laadunvalvonta ratkaisevat enemmän.

Miksi käyttää napaan asennettavaa muuntajaa?

Maa-asennettaviin muuntajiin verrattuna napa-asennettavat muuntajat tarjoavat useita merkittäviä etuja:

Tilaa säästävä asennus

Asennetaan sähköpylväisiin, mikä eliminoi maatilan tai erillisten muuntajahuoneiden tarpeen.

Pienemmät infrastruktuurikustannukset

Vähentää rakennuskustannuksia välttämällä perustusten, kotelointien tai lisärakennustöiden tarvetta.

Tehokas maaseudun jakeluun

Soveltuu erinomaisesti maaseudulle ja syrjäisille alueille, joissa yleisiä yleisiä jakeluverkkoja käytetään.

Helppo pääsy huoltoon

Asennettu sopivalle korkeudelle tarkastusta, huoltoa ja vaihtoa varten, mikä vähentää seisokkeja.

Parannettu turvallisuus

Korkeampi asennus vähentää tahattomien kosketusten, ilkivallan ja ympäristövahinkojen riskiä.

Luotettava ulkokäyttö

Suunniteltu sään- ja korroosionkestävillä ominaisuuksilla pitkäkestoiseen ulkokäyttöön.

Täydellinen Overhead sähköverkkoihin

Käytetään laajalti yläjakelujärjestelmissä kustannustehokkaana ja tehokkaana tehoratkaisuna.

Haluatko nähdä sen itse? GUANGBIAN valmistaa Kiinan tehtaallamme, ja olemme tervetulleita tehdasvierailuihin. Ota yhteyttä ja varaa kiertue.
