Artikkelin tiivistelmä:Oikein konfiguroitu eristysmuuntaja voi parantaa sähkönjakelun turvallisuutta, jännitteen sovittamista ja laitteiden suojausta kaupallisissa ja teollisissa sähköjärjestelmissä. The50KVA kuivatyyppinen eristysmuuntaja MCCB:lläyhdistää muuntajan eristyksen, jännitteen muuntamisen, integroidun katkaisijan suojauksen ja käytännölliset asennusominaisuudet yhdessä kompaktissa ratkaisussa. 415 V:n kolmivaiheisen tulon, 220 V:n kolmivaiheisen nelijohtimisen ulostulon, kuparikäämitusten, luokan F eristyksen, viisipisteisen jännitehanan, IP23-suojauksen ja integroidun MCCB:n ansiosta tämä kokoonpano on suunniteltu sovelluksiin, joissa luotettava virransyöttö ja yksinkertaistettu asennus ovat tärkeitä.
Sisällysluettelo
Miksi kuivatyyppinen eristysmuuntaja on tärkeä?
Kuinka MCCB parantaa muuntajan suojausta?
Kuinka viisiasentoinen hananvaihdin parantaa jännitteen mukauttavuutta?
Kuinka integroitu suunnittelu yksinkertaistaa asennusta?
Missä 50KVA:n eristysmuuntajaa voidaan käyttää?
Kuinka muuntajan laatu varmistetaan ennen toimitusta?
Mitä ostajan tulee tarkistaa ennen tilaamista?
Miksi valita tämä muuntajakokoonpano?
Miksi kuivatyyppinen eristysmuuntaja on tärkeä?
Sähkölaitteet eivät aina toimi ihanteellisissa tehoolosuhteissa. Jänniteerot sähkönsyötön ja alavirran laitteiden välillä, sähköhäiriöt ja galvaanisen eristyksen tarve voivat kaikki vaikuttaa järjestelmän luotettavuuteen. Kuivatyyppinen eristysmuuntaja tarjoaa käytännöllisen tavan sovittaa jännitettä samalla kun luodaan sähköinen erotus ensiö- ja toisiopiirien välille.

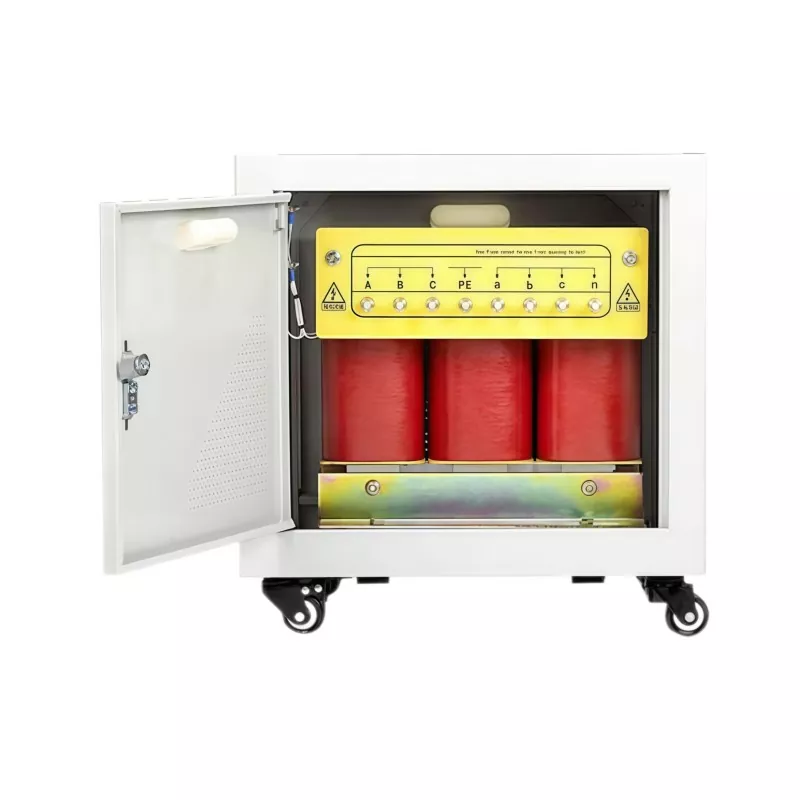

The50KVA kuivatyyppinen eristysmuuntaja MCCB:lläalkaenGUANGBIAon suunniteltu 415 V AC kolmivaihetulon ja 220 V kolmivaiheisen nelijohdinlähdön ympärille. Tämä tekee yksiköstä sopivan sovelluksiin, jotka vaativat ohjattua 220 V kolmivaiheista syöttöä korkeamman jännitteen kolmivaihelähteestä.
Toisin kuin öljyllä upotetut muuntajat, kuivatyyppisissä malleissa ei käytetä eristävää öljyä ensisijaisena jäähdytys- ja eristysaineenaan. Tämä voi tehdä niistä houkuttelevia sisätiloissa sähkötiloissa, kaupallisissa tiloissa, valmistusympäristöissä ja muissa paikoissa, joissa puhdas ja suhteellisen yksinkertainen asennus on parempi.
Kuinka MCCB parantaa muuntajan suojausta?
Yksi tämän muuntajan konfiguraation käytännöllisimmistä ominaisuuksista on valettu kotelon katkaisijoiden (MCCB) integrointi. Sen sijaan, että muuntajaa ja suojalaitteita käsitettäisiin täysin erillisinä komponentteina, suunnittelussa suojalaitteet sisällytetään muuntajan koteloon.
Yksikkö käyttää MCCB:itä tulo- ja lähtöpuolella. Tulopuolen katkaisija on kytketty 415 V:n syöttöön, kun taas lähtöpuolen suojaus on järjestetty kolmivaiheiseen nelijohtimiseen toisiopiiriin.
Tämä integroitu lähestymistapa voi tarjota useita käytännön etuja:
- Vähentää ylimääräisten ulkoisten suojalaitteiden tarvetta.
- Helpottaa saapuvien ja lähtevien kaapeliyhteyksien yksinkertaistamista.
- Tarjoaa ylivirta- ja oikosulkusuojauksen liittyville piireille.
- Luo järjestelmällisemmän muuntajaasennuksen.
- Voi vähentää johdotus- ja asennustöitä projektipaikalla.
- Mahdollistaa muuntajan ja suojalaitteiden konfiguroinnin yhdeksi koordinoiduksi kokoonpanoksi.
Teollisuuden ostajille näillä yksityiskohdilla on merkitystä, koska asennuksen monimutkaisuus voi vaikuttaa projektin aikaan, työvoimavaatimuksiin ja käyttöönottotehokkuuteen.
Mitkä ovat tärkeimmät tiedot?
Sähkökokoonpanon ymmärtäminen on välttämätöntä ennen muuntajan valintaa. Seuraavassa taulukossa on yhteenveto tämän 50KVA-kokoonpanon tärkeimmistä teknisistä tiedoista.
| Parametri | Erittely |
|---|---|
| Nimelliskapasiteetti | 50 KVA |
| Vaihe | 3 Vaihe |
| Tulojännite | 415 V AC, 3-vaihe |
| Lähtöjännite | 220V, 3-vaiheinen 4-johto |
| Napauta Asemat | 380V / 400V / 415V / 430V / 450V |
| Taajuus | 50 Hz |
| Käämimateriaali | Kupari |
| Eristysluokka | Luokka F |
| Käämityksen lämpötilan nousu | ≤100°C |
| Melutaso | <60dB 1 metrin päässä |
| Kotelon suojaus | IP23, tuuletettu |
| Kotelon materiaali | Ruostumaton teräs |
| Suojaus | MCCB tulo- ja lähtöpuolella |
| Valvonta | Asennettu volttimittari |
Näiden eritelmien yhdistelmä tekee muuntajasta sopivan projekteihin, joissa jännitteen muuntamista, sähköeristystä ja integroitua suojausta on tarkasteltava yhdessä sen sijaan, että ne ostettaisiin toisiinsa liittyvinä komponentteina.
Kuinka viisiasentoinen hananvaihdin parantaa jännitteen mukauttavuutta?
Todellinen verkkojännite voi vaihdella eri paikoissa ja käyttöolosuhteissa. Vain yhden kiinteän ensiöjännitteen ympärille suunniteltu muuntaja saattaa siksi vaatia lisäharkintaa, kun se asennetaan alueelle, jossa syöttöjännite poikkeaa nimellisarvosta.
Tämä malli tarjoaa viisi ensisijaista jännitteenottopaikkaa:380 V, 400 V, 415 V, 430 V ja 450 V. Käämikytkin antaa asennustiimille enemmän joustavuutta sovitettaessa muuntajaa käytettävissä olevaan syöttöön.
Esimerkiksi kun todelliset syöttöolosuhteet poikkeavat tavallisesta 415 V -tulosta, voidaan valita sopiva väliotto, joka auttaa ylläpitämään aiottua toisiojännitettä. Tämä ominaisuus on erityisen hyödyllinen projekteissa, joissa syöttöjänniteolosuhteet on otettava huomioon muuntajan valinnassa.
Käämikytkimen tyyppi on kuitenkin jännitteetön. Muuntaja on kytkettävä kokonaan pois päältä ennen hanan asennon muuttamista. Sitä ei saa koskaan säätää, kun muuntaja on jännitteessä.
Kuinka integroitu suunnittelu yksinkertaistaa asennusta?
Muuntajan asennuksessa ei ole kyse vain sähköisistä eritelmistä. Kaapelien reititys, suojalaitteet, saavutettavuus, kotelon rakentaminen ja käyttöönotto voivat kaikki vaikuttaa projektin lopputulokseen.
Integroitu MCCB-konfiguraatio vähentää erillisten laitteiden määrää, joita saatetaan muuten tarvita muuntajan ympärillä. Tehdasjohdotus muuntajan ja sen suojakatkaisijoiden välillä voi myös auttaa vähentämään asennuksen aikana tarvittavien kenttäjohtojen määrää.
Ruostumattomasta teräksestä valmistettu kotelo on tuuletettu ja sen luokitus on IP23. Yksikössä käytetään myös lukittavia kääntyviä pyöriä jarruilla, mikä voi helpottaa paikantamista ja liikkumista asennus- tai huoltotoimenpiteiden aikana.
Eteen asennettu volttimittari tarjoaa suoraviivaisen tavan tarkkailla jännitettä pienjänniteosastossa. Tästä on hyötyä käyttöönoton ja rutiinitarkastuksen aikana, koska käyttäjät voivat tarkistaa ilmoitetun jännitteen ilman erillistä ulkoista mittausjärjestelyä.
Missä 50KVA:n eristysmuuntajaa voidaan käyttää?
50 KVA:n kapasiteetti on sopiva moniin keskisuuriin sähkösovelluksiin, joissa tarvitaan ohjattua kolmivaiheista syöttöä. Todellinen soveltuvuus tulee aina varmistaa kytkettyä kuormaa, käynnistysvirtaa, käyttösuhdetta, ympäristöolosuhteita ja paikallisia sähkövaatimuksia vastaan.
Tyypillisiä sovellusympäristöjä voivat olla:
- Teolliset tuotantolaitokset
- Liikerakennukset
- Tehtaan sähkötilat
- Automaatio- ja ohjausjärjestelmät
- Koneiden virtalähteet
- Sähköeristystä vaativat laitteet
- Työpajat ja käsittelytilat
- Sähkönjakelujärjestelmät, jotka vaativat muunnoksen 415 V - 220 V
Hankkeissa, joissa on herkkiä laitteita, muuntaja tulisi arvioida osana täydellistä tehonjakelujärjestelmää sen sijaan, että sitä pidettäisiin eristettynä komponenttina.
Kuinka muuntajan laatu varmistetaan ennen toimitusta?
Muuntajan suorituskyky riippuu suuresti käämin laadusta, eristyksen eheydestä, sähkösuhteen tarkkuudesta ja yleisestä valmistuksen johdonmukaisuudesta. Tästä syystä testauksen tulisi olla tärkeä osa toimittajan arviointia.
Tuotetietojen mukaan GUANGBIAN käyttää integroitua muuntajan testipenkkiä ennen toimitusta. Testausprosessi sisältää käämitysvastukseen, kierrossuhteeseen, eristysvastukseen, tyhjäkäyntihäviöihin ja jännitteen säätöön liittyviä tarkistuksia.
Valmistusprosessi noudattaa myös toimitettujen yksiköiden IEC-pohjaisia testausvaatimuksia. Dokumentoitu testaustapa antaa ostajille hyödyllistä teknistä näyttöä, kun he tarkastelevat laitteita ennen asennusta.
Räätälöityjen tilausten osalta ostajat voivat myös keskustella tarkastusvaatimuksista ja projektikohtaisista spesifikaatioista valmistajan kanssa ennen tuotantoa. Tämä on erityisen tärkeää, kun muuntajan on täytettävä tietty asennusympäristö tai sähköjärjestelmän kokoonpano.
Mitä ostajan tulee tarkistaa ennen tilaamista?
Muuntajan valinta pelkästään sen KVA-luokituksen perusteella voi johtaa sopimattomaan kokoonpanoon. Hankintatiimien tulee tarkistaa täydelliset sähkö- ja mekaaniset vaatimukset ennen tilauksen vahvistamista.
Tärkeimmät tarkistettavat kohdat ovat:
- Ensisijainen jännite:Tarkista käytettävissä oleva syöttöjännite ja vaihekonfiguraatio.
- Toissijainen jännite:Varmista, että lähtöjännite vastaa kytkettyä laitetta.
- Kantavuus:Laske odotettu jatkuva ja huippukuorma sen sijaan, että luotat vain nimellisarvoihin.
- Taajuus:Varmista, vaatiiko projekti 50 Hz, 60 Hz vai jotain muuta taajuutta.
- Suojaus:Tarkista MCCB:n tekniset tiedot ja määritä, vaaditaanko paikalliset määräykset ylimääräistä ylä- vai loppusuojausta.
- Asennusympäristö:Tarkista, onko IP23-suojaus riittävä aiottuun paikkaan.
- Jännitteen säätö:Harkitse, onko moniasentoinen käämikytkin hyödyllinen paikallisten verkkoolosuhteiden kannalta.
- Dokumentaatio:Pyydä teknisiä piirustuksia, testiraportteja, johdotustietoja ja muita projektin hyväksymiseen tarvittavia asiakirjoja.
Kansainvälisissä projekteissa on myös hyödyllistä selvittää lähetysmitat, pakkaus, asennusvaatimukset, sovellettavat standardit ja käyttöönottomenettelyt ennen tuotannon aloittamista.
Usein kysytyt kysymykset
Voidaanko käämikytkintä säätää muuntajan ollessa toiminnassa?
Ei. Käämikytkimen tyyppi on jännitteetön, ja sitä saa säätää vasta, kun muuntaja on katkaistu kokonaan. Asianmukaisia sähköturvallisuustoimenpiteitä tulee aina noudattaa ennen hanan asennon vaihtamista.
Sisältääkö muuntaja MCCB:t molemmilla puolilla?
Kyllä. Tämä kokoonpano integroi MCCB:t muuntajan koteloon, ja tulo- ja lähtöpuolella on suojaus. Tarkka katkaisijajärjestely tulee varmistaa projektin sähkövaatimusten mukaisesti ennen tilaamista.
Tarvitaanko vielä erillinen jakelulaatikko?
Monissa asennuksissa integroidut MCCB:t voivat vähentää erillisen suojakotelon tarvetta. Paikalliset sähkösäännökset ja yleinen jakelusuunnitelma voivat kuitenkin vaatia lisäsuojaa tai kytkentälaitteita.
Sopiiko tämä 50KVA muuntaja ulkoasennukseen?
Kotelo on IP23-luokiteltu ja se on tarkoitettu sisätiloihin tai sopivasti katettuihin paikkoihin. Täysin alttiina ulkoilmaympäristössä, jossa on voimakasta sadetta, pölyä tai muita vakavia olosuhteita, korkeampi suojaustaso saattaa olla sopivampi.
Millaista käämitysmateriaalia käytetään?
Muuntaja käyttää kuparikäämiä. Kupari on laajalti valittu muuntajan käämeiksi sen sähkönjohtavuuden ja luotettavan voimansiirron soveltuvuuden vuoksi.
Voiko muuntajaa räätälöidä?
Kyllä. Muuntajien kokoonpanoista voidaan keskustella projektin vaatimusten mukaan, mukaan lukien sähköiset parametrit, suojajärjestelyt, kosketusasetukset, kotelointivaatimukset ja muut sovelluskohtaiset näkökohdat.
Miksi valita tämä muuntajakokoonpano?
Hyvin suunnitellun muuntajan pitäisi tehdä muutakin kuin muuntaa jännitettä. Sen tulee sopia sähköjärjestelmään, yksinkertaistaa asennusta, tarjota asianmukainen suoja ja pysyä käytännöllisenä pitkäaikaisessa käytössä. The50KVA kuivatyyppinen eristysmuuntaja MCCB:lläyhdistää 50 KVA:n kolmivaihekapasiteetin, 415 V:stä 220 V:iin jännitemuunnoksen, kuparikäämit, luokan F eristyksen, viisiasentoisen jännitteensäädön, integroidut MCCB:t, IP23 ruostumattomasta teräksestä valmistetun kotelorakenteen, jännitteen valvonnan ja tehdastestauksen yhdeksi suunnitelluksi ratkaisuksi.
Ostajille, jotka etsivät kiinalaista muuntajavalmistajaa, joka pystyy toimittamaan räätälöityjä kuivatyyppisiä eristysmuuntajaratkaisuja, GUANGBIAN tarjoaa käytännöllisen vaihtoehdon projekteihin, jotka vaativat integroitua suojausta ja sovelluskohtaisia kokoonpanoja. Jos arvioit teknisiä tietoja, suunnittelet uutta sähköasennusta tai vertaat muuntajien toimittajia, tutustu 50 KVA:n kuivatyyppiseen eristysmuuntajaan MCCB:llä ja keskustele projektin vaatimuksista suoraan valmistajan kanssa. Jännitemäärityksiä, MCCB-kokoonpanoa, kotelointivaatimuksia, testausasiakirjoja tai räätälöityjä muuntajaratkaisuja vartenota meihin yhteyttäsaadaksesi teknistä ohjausta ja sovellukseesi sopivan ratkaisun.
