Kuinka 37,5 KVA:n napaan asennettu muuntaja voi parantaa luotettavaa virranjakoa

Guangbiantoimittaa37,5 KVA napaan asennettu muuntajaasuin-, maatalous-, liike- ja kevyen teollisuuden kuormia palveleviin yläjakelujärjestelmiin. Käytännölliseen ulkokäyttöön suunniteltu muuntaja yhdistää kompaktin pylväsasennuksen, kuparikäämit, öljyeristyksen, valvotun valmistuksen ja tehdastestauksen tukemaan vakaata keskijännitteestä pienjännitteeseen virranjakoa.

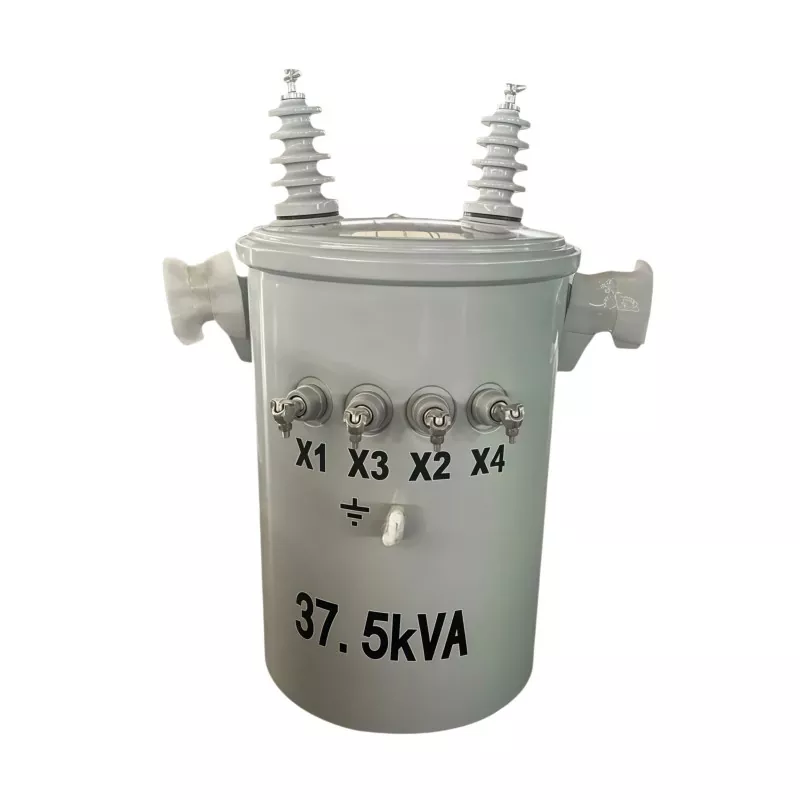

37,5 KVA:n pylväsmuuntaja on jakelumuuntaja, joka on suunniteltu vähentämään keskijännitesähköä ilmajohdoista loppukäyttäjille sopivaan alempaan jännitteeseen. Sen 37,5 KVA:n nimelliskapasiteetti tekee siitä sopivan suhteellisen kohtuullisille sähkökuormille, joissa kompakti, korotettu muuntaja on edullinen. Tässä artikkelissa kerrotaan, miten muuntaja toimii, missä sitä käytetään, mitkä tekniset tekijät vaikuttavat suorituskykyyn, miten se valmistetaan ja testataan ja miksi pylväsasennus voi olla käytännöllistä nykyaikaisissa ilmajakeluverkoissa.

Sisällysluettelo

Mikä on 37,5 KVA napakiinnitetty muuntaja?

Kuinka 37,5 KVA:n napaan asennettu muuntaja toimii?

Missä 37,5 KVA:n pylväsasennettavaa muuntajaa käytetään?

Mitkä ovat tärkeimmät ominaisuudet?

Kuinka muuntaja valmistetaan?

Mitä testausta ostajien tulisi harkita?

Miksi valita napoihin asennettu jakelumuuntaja?

Kuinka ostajien tulisi valita oikea muuntaja?

Usein kysytyt kysymykset

Johtopäätös

Mikä on 37,5 KVA napakiinnitetty muuntaja?

37,5 KVA:n pylväsmuuntaja on sähkönjakelulaite, joka on asennettu pylvääseen tai vastaavaan yläpuoliseen tukirakenteeseen. Sen ensisijainen tehtävä on pudottaa keskijännitesähköä ilmajohdosta alempaan jännitteeseen, jota voivat käyttää kotitalous-, maatalous-, kaupalliset ja kevyen teollisuuden kuluttajat.

37,5 KVA:n luokitus edustaa muuntajan näennäistä tehokapasiteettia. Käytännön jakelusuunnittelussa tämä kapasiteetti voi sopia verkoille, joilla on kohtalainen kysyntä, joissa suurempi muuntaja aiheuttaisi tarpeetonta kapasiteettia, kun taas pienempi yksikkö voisi ylikuormittua.

Pylväsasennettava kokoonpano tarjoaa myös käytännöllisen vaihtoehdon maahan asennetuille laitteille. Koska muuntaja on ylhäällä, arvokasta maatilaa voi jäädä käytettävissä teille, rakennuksille, maataloustoiminnalle tai muulle infrastruktuurille.

Ostajille, jotka tutkivat erilaisia ​​muuntajakokoonpanoja, Guangbianin tehomuuntajaratkaisut tarjoavat lisätietoja öljy-, kuiva- ja napa-asennettavista muuntajavaihtoehdoista.

Kuinka 37,5 KVA:n napaan asennettu muuntaja toimii?

Toimintaperiaate perustuu sähkömagneettiseen induktioon. Vaikka laite on kompakti, sen toiminta riippuu koordinoidusta suorituskyvystä magneettisydämen, ensiökäämin, toisiokäämin, eristysjärjestelmän ja jäähdytysaineen välillä.

1. Keskijännitetulo

Sähköenergia tulee ilmajakeluverkosta ja tulee muuntajan ensiökäämiin. Tarkka tulo- ja lähtöjännitteen konfiguraatio riippuu projektin vaatimuksista ja sovellettavista sähköstandardeista.

2. Magneettikentän luominen

Ensiökäämin läpi kulkeva vaihtovirta luo muuttuvan magneettikentän muuntajan sydämeen. Raeorientoitunutta sähköterästä käytetään yleisesti jakelumuuntajien ytimissä, koska sen magneettiset ominaisuudet auttavat hallitsemaan sydänhäviöitä.

3. Jännitteen muunnos

Vaihtuva magneettikenttä indusoi jännitteen toisiokäämiin. Ensiö- ja toisiokäämien välinen kierrossuhde määrää jännitteen muunnossuhteen, mikä mahdollistaa keskijännitesyötön pienentämisen käyttökelpoiseen alempaan jännitteeseen.

4. Pienjännitevirransyöttö

Muunnettu sähkö toimitetaan sitten liitetyille kuormille pienjännitteisen jakeluverkon kautta. Oikea muuntajan mitoitus auttaa ylläpitämään hyväksyttävät käyttöolosuhteet ja välttämään turhat kapasiteetti- ja energiahäviöt.

Missä 37,5 KVA:n pylväsasennettavaa muuntajaa käytetään?

37,5 KVA:n kapasiteetti on erityisen tärkeä jakelujärjestelmissä, joissa sähkön tarve on pieni tai kohtalainen. Tyypillisiä sovelluksia ovat:

• Asuntojen jakelu:Toimittaa asuntoja, maaseudun asuntoklustereita ja pieniä yhteisöjä.
• Maaseudun sähköistys:Verkon laajentamisen tukeminen alueilla, joilla yleiskustannusten jakelu on laajalti käytössä.
• Maataloustilat:Tarjoaa virtaa kastelupumppuihin, maatilarakennuksiin, karjatiloihin ja kasvihuonelaitteistoihin.
• Pienet liikerakennukset:Tukea myymälöitä, toimistoja, työpajoja, varastotiloja ja vastaavia tiloja.
• Kevyet teollisuuskuormat:Pienempien käsittelylaitosten ja huoltotyöpajojen toimittaminen kohtuullisella kysynnällä.
• Väliaikaiset projektit:Ulkopuolisen sähkönjakelun tarjoaminen valittuihin rakennus- tai suunnittelusovelluksiin.

Ennen muuntajan määrittämistä insinöörien tulee laskea todellinen ja odotettu kuormitustarve sen sijaan, että valitsisivat laitteet pelkästään nimelliskapasiteetin mukaan.

Mitkä ovat 37,5 KVA napakiinnitetyn muuntajan tärkeimmät ominaisuudet?

Useat rakenne- ja suorituskykyominaisuudet vaikuttavat pylväsmuuntajan soveltuvuuteen ulkokäyttöön.

Hankintaryhmien osalta nämä ominaisuudet tulee arvioida yhdessä vaaditun jännitesuhteen, taajuuden, vaihekonfiguraation, eristystason, ympäristöolosuhteiden, sovellettavien standardien ja laitosten eritelmien kanssa.

Kuinka muuntaja valmistetaan?

Valmistuksen laadulla on suora yhteys muuntajan luotettavuuteen. 37,5 KVA:n pylväsasennetun yksikön tuotantoprosessiin kuuluu useita ohjattuja vaiheita sen sijaan, että kokoaisiin vain säiliö, sydän ja käämit.

Ytimen valmistus

Ydin on valmistettu sähköteräslevyistä, jotka leikataan valvottuihin mittoihin ja kootaan magneettiseen piiriin. Oikea pinoaminen, liitosjärjestely, pinnan kunto ja puristuspaine auttavat hallitsemaan magneettisia häviöitä ja mekaanista vakautta.

Tarkkuuskäämitys

Käämivaihe määrittää tärkeät sähköiset ja mekaaniset ominaisuudet. Guangbianin tuotetiedoissa määritellään puhdas kuparikäämit sen 37,5 KVA:n yksikölle. Johtimen kokoa, kierrosten lukumäärää, käämin kireyttä, kerrosten järjestelyä ja eristysjärjestelmää on valvottava huolellisesti.

Käämityksen jälkeen tyhjiöimpregnointi voi auttaa eristysmateriaalia tunkeutumaan kelan sisäisiin tiloihin ja parantaa mekaanista kiinnitystä, dielektristä suorituskykyä ja lämmönsiirtoa.

Ytimen ja kelan kokoonpano

Valmiit kelat kootaan muuntajan sydämen, eristyskomponenttien ja sähköliitäntöjen kanssa. Sopivat välykset jännitteisten komponenttien välillä ovat välttämättömiä eristyksen suorituskyvyn ja turvallisen toiminnan kannalta.

Tankin kokoonpano

Aktiivinen osa asennetaan muuntajasäiliön sisään ja upotetaan eristävään öljyyn. Öljy toimii sekä sähköä eristävänä väliaineena että jäähdytysaineena. Guangbianin julkaisemissa valmistustiedoissa todetaan, että mineraalieristeöljy kuivataan ja siitä poistetaan kaasut ennen täyttöä, kun taas säiliön hitsausten eheys tarkastetaan.

Mitä testausta ostajien tulisi harkita?

Tehdastestaus on tärkeä osa muuntajien hankintaa, koska sähköistä suorituskykyä ei voida arvioida luotettavasti pelkästään ulkonäön perusteella. Guangbianin julkaisemien tuotetietojen mukaan sen 37,5 KVA:n yksikkö käy läpi useita testejä ennen toimitusta.

• Kuormittamaton testaus:Tarkistaa ytimeen liittyvän virran ja häviöt kuormittamattomissa olosuhteissa.
• Kuormitustestaus:Arvioi kuormitushäviöt ja lämpötilan nousun suorituskyvyn nimellisissä käyttöolosuhteissa.
• Kestää jännitetestauksen:Varmistaa eristyskyvyn tiettyjä teho-taajuustestijännitteitä vastaan.
• Impulssijännitteen testaus:Auttaa arvioimaan eristysjärjestelmän kykyä kestää ohimeneviä ylijänniteolosuhteita.
• Eristysöljyn testaus:Arvioi ominaisuuksia, kuten läpilyöntijännite ja kosteuteen liittyvät ominaisuudet.
• Tasavirtaresistanssin mittaus:Auttaa tunnistamaan poikkeavuuksia käämitysvastuksessa ja sähköliitännöissä.

Hankehankintoja varten ostajien tulee pyytää soveltuva testiraportti ja vahvistaa, että testausvaatimukset vastaavat kohdemaan standardeja ja paikallisen laitoksen teknisiä eritelmiä.

Miksi valita napoihin asennettu jakelumuuntaja?

Pylväsmuuntajat ovat erityisen käytännöllisiä siellä, missä jakeluverkko on jo riippuvainen ilmajohtimista. Niiden korkea kokoonpano voi tarjota useita suunnittelu- ja infrastruktuurietuja.

• Tehokas tilankäyttö:Muuntaja ei vaadi suurta maanpinnan asennusaluetta.
• Yhteensopivuus ilmaverkkojen kanssa:Konfiguraatio liittyy luonnollisesti ilmajakelulinjoihin.
• Vähennetyt siviilivaatimukset:Joihinkin maa-asennuksiin verrattuna saatetaan tarvita vähemmän erityisiä maarakenteita.
• Käytännön maaseutukäyttö:Kokoonpano sopii jakeluverkkojen laajentamiseen hajautettujen yhteisöjen yli.
• Soveltuvuus ulkokäyttöön:Säänkestävä rakenne tukee alttiita käyttöolosuhteita.
• Helppokäyttöinen huolto:Huoltohenkilöstö voi tarkastaa ja huoltaa laitteet asianmukaisten turvatoimenpiteiden mukaisesti.

Asennuksen on kuitenkin aina noudatettava paikallisia sähkömääräyksiä, napakuormitusvaatimuksia, välyksiä, maadoitussääntöjä, suojausvaatimuksia ja käyttömenettelyjä. Muuntajien valinta tulisi siksi integroida yleiseen jakelusuunnitelmaan sen sijaan, että sitä olisi käsiteltävä yksittäisenä ostopäätöksenä.

Kuinka ostajien tulisi valita oikea muuntaja?

37,5 KVA:n muuntajan valinta edellyttää muutakin kuin KVA-numeron vahvistamista. Hankintainsinöörien tulee tarkistaa täydelliset sähkö- ja ympäristövaatimukset ennen tilauksen tekemistä.

1. Vahvista lataus:Laske nykyinen kysyntä ja kohtuullinen tuleva kasvu.
2. Vahvista jännitevaatimukset:Määritä ensiö- ja toisiojännitteet jakelujärjestelmän mukaan.
3. Tarkista vaihekonfiguraatio:Selvitä, vaatiiko projekti yksivaiheista vai kolmivaiheista laitteistoa.
4. Tarkistustiheys:Varmista yhteensopivuus paikallisen sähköverkon taajuuden kanssa.
5. Arvioi asennusolosuhteet:Ota huomioon ympäristön lämpötila, korkeus, kosteus, saastuminen, tuuli ja altistuminen.
6. Tarkista suojausvaatimukset:Koordinoi sulakkeet, ylijännitesuoja, maadoitus ja muut suojalaitteet.
7. Pyydä tekninen dokumentaatio:Tarkista piirustukset, tyyppikilven tiedot, testiraportit ja sovellettavat standardit.
8. Arvioi toimittajan kyky:Harkitse valmistuskokemusta, tarkastusmenettelyjä, jäljitettävyyttä, toimituskykyä ja myynnin jälkeistä tukea.

Luotettavan muuntajan toimittajan tulisi pystyä keskustelemaan näistä parametreista ennen tuotantoa, jotta lopullinen kokoonpano vastaa todellista projektia sen sijaan, että luottaisi yleiseen spesifikaatioon.

Usein kysytyt kysymykset

Mitä 37.5KVA tarkoittaa muuntajassa?

37,5 KVA on muuntajan nimellistehokapasiteetti. Se ilmaisee sähköisen kuormituskapasiteetin määritellyissä käyttöolosuhteissa, ja se tulee ottaa huomioon jännitteen, tehokertoimen, ympäristöolosuhteiden ja sovellettavien suunnitteluvaatimusten kanssa.

Mihin voi asentaa 37,5KVA napamuuntajan?

Sitä voidaan käyttää sopivissa yläjakelujärjestelmissä, jotka palvelevat asuinyhteisöjä, maaseutualueita, maatiloja, pieniä kaupallisia tiloja, kevyen teollisuuden kohteita ja valikoituja tilapäisiä sähköprojekteja.

Miksi kuparikäämit ovat tärkeitä?

Kupari tarjoaa korkean sähkönjohtavuuden ja hyvät mekaaniset ominaisuudet muuntajan käämeille. Oikea johtimien mitoitus ja ohjattu käämin kireys ovat myös välttämättömiä, joten käämimateriaalia ei tule arvioida itsenäisesti koko käämisuunnittelusta.

Sopiiko pylväsasennettava muuntaja kaikkiin projekteihin?

Ei. Sopivuus riippuu kuormitusvaatimuksista, jännitetasoista, verkkokokoonpanosta, asennusympäristöstä, sähköstandardeista, pylväiden kuormituskapasiteetista, turvaetäisyyksistä ja paikallisista sähkömääräyksistä. Pätevän sähköinsinöörin tulee vahvistaa lopulliset tiedot.

Mitä minun tulee pyytää muuntajan valmistajalta?

Ostajien tulee harkita teknisten piirustusten, nimikilven tietojen, rutiinitestiasiakirjojen, sovellettavien standardien, asennustietojen, takuuehtojen, pakkaustietojen ja toimitustietojen pyytämistä. Myös projektihankinnoissa jäljitettävyys ja dokumentoitu tehdastestaus voivat olla arvokkaita.

Johtopäätös

37,5 KVA:n napakiinnitetty muuntaja tarjoaa käytännöllisen tavan vähentää keskijännitesähköä kohtalaisen kuormituksen jakelusovelluksissa samalla kun hyödynnetään tehokkaasti yläpuolista infrastruktuuria. Sen suorituskyky riippuu koko suunnittelujärjestelmästä, mukaan lukien ydinrakenne, kuparikäämin laatu, eristys, jäähdytys, säiliön eheys, tehdastestaus ja oikea asennus. Guangbian valmistaa pylväsasennettavia muuntajia Kiinassa ja tukee maailmanlaajuisia ostajia tehdassuorien hankintojen ja muuntajaratkaisujen avulla. Jos suunnittelet maaseudun sähköistysprojektia, sähkönjakelujärjestelmää, maatalouden sähköverkkoa tai kaupallista sovellusta,ota meihin yhteyttäkeskustellaksesi tarvittavasta jännitteestä, kapasiteetista, asennusehdoista, testausvaatimuksista ja mukautetusta muuntajaratkaisusta projektiisi.
