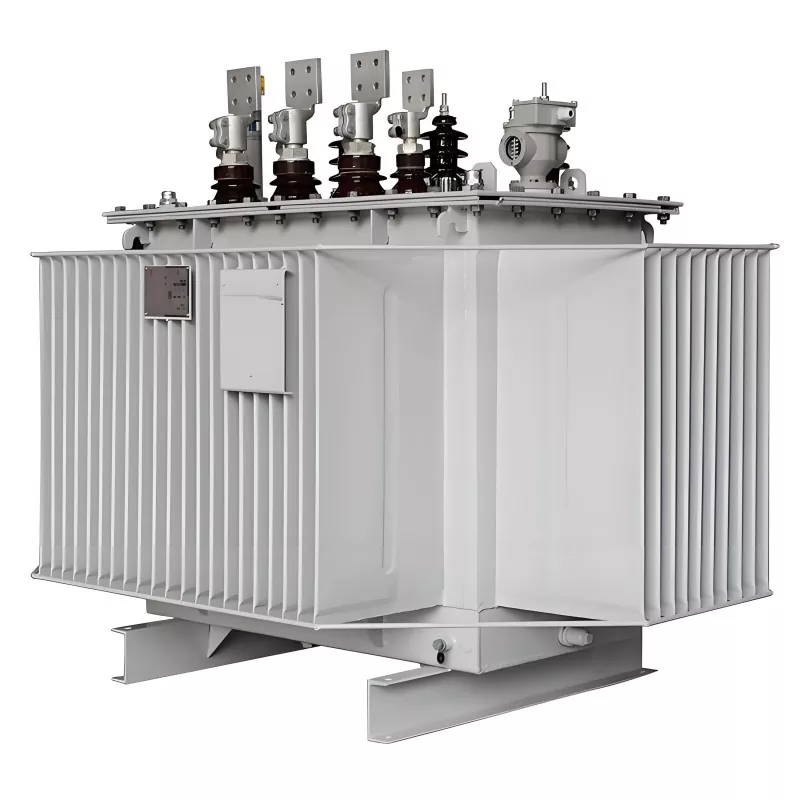

Kuinka rinnakkaistoiminnan muuntajat toimivat?

Abstrakti: Rinnakkaistoiminnan muuntajatovat välttämättömiä nykyaikaisille sähköjärjestelmille, jotka vaativat suurta luotettavuutta, joustavuutta ja tehokkuutta. Tässä artikkelissa tarkastellaan rinnakkaisten muuntajien toimintaperiaatteita, etuja, yleisiä haasteita ja parhaita käytäntöjä teollisissa ja kaupallisissa sovelluksissa.

Sisällysluettelo

• Johdanto
• Rinnakkaistoiminnan muuntajien toimintaperiaate
• Rinnakkaistoiminnan edut
• Yleisiä haasteita
• Asennus ja parhaat käytännöt
• Usein kysytyt kysymykset
• Johtopäätös

Johdanto

Muuntajat ovat ratkaisevassa asemassa sähköenergian siirrossa ja jakelussa. Monissa teollisissa ja kaupallisissa järjestelmissä yksi muuntaja ei välttämättä riitä käsittelemään kuormaa tai tarjoamaan redundanssia. Tämä on paikkarinnakkaiskäyttöiset muuntajattulla peliin. Kytkemällä kaksi tai useampia muuntajia rinnakkain, tilat voivat saavuttaa korkeamman luotettavuuden, ylläpitää jatkuvaa toimintaa huollon aikana ja optimoida kuormanjaon tehokkaasti.

Rinnakkaistoiminnan muuntajien toimintaperiaate

Rinnakkaiskäyttö edellyttää muuntajien huolellista koordinointia tasaisen kuormanjaon ja järjestelmän vakauden varmistamiseksi. Keskeisiä periaatteita ovat:

• Jännitteen sovitus:Kaikkien muuntajien on toimittava samalla jännitetasolla kiertävien virtojen välttämiseksi.
• Impedanssin sovitus:Muuntajat, joilla on samanlainen yksikköimpedanssi, varmistavat suhteellisen kuormituksen jaon.
• Vaihejärjestys:Oikea vaiheiden kohdistus on ratkaisevan tärkeää oikosulkujen tai epätasapainoisten kuormien estämiseksi.
• Kuorman jakautuminen:Jokainen muuntaja käsittelee osan kokonaiskuormasta sen kapasiteetin ja impedanssin perusteella.

Rinnakkaistoiminnan edut

• Luotettavuus:Jos yksi muuntaja epäonnistuu, muut jatkavat virransyöttöä keskeytyksettä.
• Skaalautuvuus:Lisää muuntajia voidaan lisätä vastaamaan kasvavia energiantarpeita.
• Huollon joustavuus:Yksittäisiä yksiköitä voidaan huoltaa ilman koko järjestelmän sammuttamista.
• Optimoitu kuormanjako:Muuntajat toimivat tehokkaasti jakamalla kuorman kapasiteetin mukaan.

Yleisiä haasteita

Etuistaan ​​huolimatta rinnakkaistoiminnan muuntajilla on myös tiettyjä haasteita:

1. Jännitteen yhteensopimattomuus:Pienetkin erot voivat johtaa kiertovirtoihin ja tehottomuuteen.
2. Impedanssierot:Epätasaiset impedanssit voivat aiheuttaa epätasaisen kuormituksen jakautumisen.
3. Syöttövirtaukset:Kun muuntajat ovat jännitteisiä, voi virrata suuria virtoja, jotka voivat vahingoittaa laitteita.
4. Suojauksen koordinointi:Huolellinen suunnittelu on tarpeen, jotta suojalaitteet toimivat oikein kaikissa yksiköissä.

Asennus ja parhaat käytännöt

Rinnakkaistoiminnan toteuttaminen edellyttää teknisten ohjeiden noudattamista:

• Varmista, että kaikilla muuntajilla on sama jännite ja yhteensopiva impedanssi.
• Varmista vaihejärjestyksen kohdistus ennen rinnakkaisten yksiköiden kytkemistä päälle.
• Käytä synkronoituja suojareleitä kuormituksen vaihteluiden hallintaan ja vikojen estämiseen.
• Tarkkaile säännöllisesti muuntajan lämpötiloja, öljytasoja ja kuormitustasoa tehokkuuden ylläpitämiseksi.

Usein kysytyt kysymykset

Q1: Voivatko eri mitoitusmuuntajat toimia rinnakkain?

Kyllä, mutta vain jos yksikkökohtaiset impedanssit on säädetty suhteellisesti oikean kuormanjaon varmistamiseksi. Virheelliset arvot ilman impedanssin säätöä voivat johtaa pienempien yksiköiden ylikuormitukseen.

Q2: Kuinka monta muuntajaa voidaan kytkeä rinnan?

Teoriassa useita muuntajia voi toimia rinnakkain. Käytännössä järjestelmän monimutkaisuus ja suojausnäkökohdat rajoittavat yleensä 2-4 yksikköä kaupallisissa tai teollisissa kokoonpanoissa.

Q3: Mikä on rinnakkaisen käytön suurin riski?

Tärkeimmät riskit ovat kiertovirrat, epätasainen kuormanjako ja mahdollinen järjestelmän epävakaus, jos jännitettä, impedanssia tai vaihejärjestystä ei hallita oikein.

Q4: Miten kuormanjako mitataan?

Kuormanjakoa mitataan tyypillisesti reaaliaikaisilla virran ja tehon valvontalaitteilla. Jokaisen muuntajan panosta seurataan ja säädetään tarvittaessa tasapainon ylläpitämiseksi.

Johtopäätös

Rinnakkaiskäyttöiset muuntajat tarjoavat luotettavan, joustavan ja skaalautuvan ratkaisun nykyaikaisiin sähköjärjestelmiin. Ymmärtämällä niiden toimintaperiaatteet, edut, haasteet ja parhaat käytännöt, tilat voivat maksimoida tehokkuuden ja minimoida riskit. Oikea asennus, valvonta ja huolto ovat ratkaisevan tärkeitä optimaalisen suorituskyvyn ja pitkän aikavälin luotettavuuden takaamiseksi.
