Kuinka 75 KVA:n napaan asennettu muuntaja parantaa tehonjakoa?

Artikkelin yhteenveto

Oikean jakelumuuntajan valinta edellyttää paljon muutakin kuin numeron, kuten 75KVA, valitsemista. Muuntajan on vastattava ensiöjännitettä, toisiojännitettä, vaihekonfiguraatiota, odotettua kuormitusta, ympäristöolosuhteita, suojausvaatimuksia, asennusrakennetta ja sovellettavia sähköstandardeja. Oikein valittu 75KVA:n napa-asennusmuuntaja voi tarjota tehokkaan ja käytännöllisen ratkaisun, jossa sähköteho on muutettava lähelle kulutuspistettä.

Tässä artikkelissa tutkimme, kuinka 75 KVA:n yksikkö toimii, miksi sen kompakti pylväsasennettava kokoonpano on hyödyllinen, kuinka sen ydin- ja käämimateriaalit vaikuttavat suorituskykyyn, mitä tehokkuusvaatimukset tarkoittavat ja kuinka projektiinsinöörit voivat välttää yleiset mitoitus- ja asennusvirheet. Selitämme myös, kuinka Guangbian lähestyy valmistusta ja räätälöintiä eri jakeluverkkoihin.

Sisällysluettelo

1. 75 KVA:n pylväsasennetun muuntajan ymmärtäminen
2. Kuinka 75 KVA:n napaan asennettu muuntaja toimii
3. Kapasiteetin ja vaiheen konfigurointi
4. Ensisijaisen ja toissijaisen jännitteen valinta
5. Ydin, käämit, eristys ja jäähdytys
6. Tärkeät suorituskykyparametrit
7. Missä käytetään 75 KVA:n pylväsasennettavaa muuntajaa
8. Kuinka valita oikea muuntaja
9. Asennus- ja huoltonäkökohdat
10. Kuinka Guangbian tukee Transformer-projekteja
11. Usein kysytyt kysymykset
12. Johtopäätös

Artikkelin pääpiirteet

• Määrittele 75KVA:n jakelumuuntajan tarkoitus ja rakenne.
• Selitä sähkömagneettisen muunnosprosessin perusprosessi.
• Keskustele kapasiteetin, vaiheen ja jännitteen yhteensopivuudesta.
• Selvitä käyttövarmuuteen vaikuttavat materiaalit ja jäähdytysmenetelmä.
• Selitä tyhjäkäyntihäviö, kuormitushäviö, impedanssi ja viritysvirta.
• Tunnista sopivat sovellukset ja yhteiset projektivaatimukset.
• Tarjoa käytännöllinen valinta- ja huoltotarkistuslista.
• Vastaa yleisiin hankinta- ja suunnittelukysymyksiin.

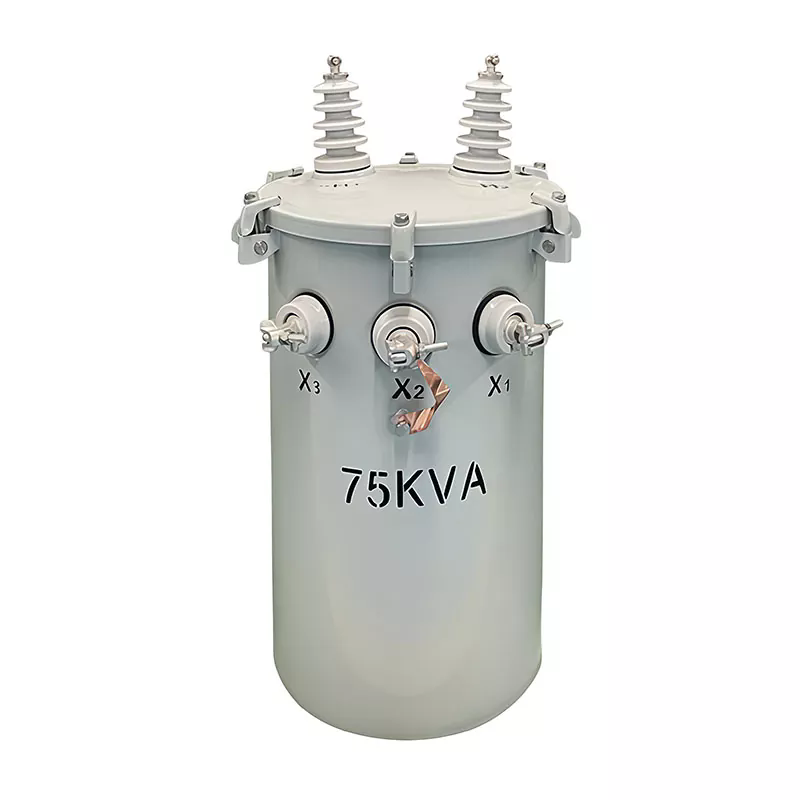

75 KVA:n pylväsasennetun muuntajan ymmärtäminen

75 KVA napakiinnitetty muuntaja on jakelumuuntaja, joka on tarkoitettu vähentämään keskijännitesähköä loppukäyttäjille sopivaan alempaan jännitteeseen. Toisin kuin suuri sähköasemamuuntaja, joka on asennettu perustukselle, pylväsasennettava yksikkö sijoitetaan sähköpylvääseen tai sopivaan yläjakorakenteeseen. Tämä järjestely sijoittaa muuntajan lähelle sähkökuormaa ja minimoi maatarpeen.

Termi75 KVAkuvaa muuntajan näennäistehoa. KVA eli kilovolttiampeerit edustavat jännitteen ja virran yhdistelmää, jota muuntaja on suunniteltu käsittelemään. Sitä ei pidä tulkita suositukseksi käyttää yksikköä jatkuvasti suurimmalla teholla kaikissa olosuhteissa.

Käytännön jakelusuunnittelussa insinöörit ottavat yleensä huomioon odotetun kysynnän, kuormituksen vaihtelun, tulevan laajenemisen, ympäristön lämpötilan, harmoniset ja käyttöolosuhteet ennen kuin päättävät, tarjoaako 75 KVA riittävän kapasiteetin. Oikea kuormituksen arviointi on välttämätöntä, koska sekä jatkuva ylikuormitus että tarpeeton ylimitoitus voivat lisätä elinkaarikustannuksia.

Guangbian valmistaa 75 kVA:n napakiinnitettyjä muuntajaratkaisuja erilaisiin jakeluvaatimuksiin, mukaan lukien räätälöidyt jännitekonfiguraatiot kansainvälisille markkinoille. Tuote on suunniteltu ulkokäyttöön sähkönjakelulle ja se voidaan mukauttaa sähköjärjestelmän ja projektin eritelmien mukaan.

Kuinka 75 KVA:n napaan asennettu muuntaja toimii

Toimintaperiaate perustuu sähkömagneettiseen induktioon. Sähköenergia tulee muuntajan ensiökäämiin korkeammalla jakelujännitteellä. Vaihtovirta tuottaa muuttuvan magneettivuon muuntajan sydämen sisällä. Tämä magneettivuo indusoi jännitteen toisiokäämiin.

Ensiö- ja toisiokäämien välinen suhde määrää jännitteen muunnossuhteen. Jos ensiöjännite on merkittävästi korkeampi kuin toisiojännite, muuntaja vähentää jännitettä ja lisää käytettävissä olevaa virtaa tehosuhteen ja normaalien muuntajan häviöiden mukaan.

Yksinkertaistettu toimintajärjestys voidaan ymmärtää seuraavasti:

1. Keskijännitesähkö tulee ensiökäämiin.
2. Vaihtovirta muodostaa magneettivuon ytimeen.
3. Magneettivuo indusoi jännitteen toisiokäämiin.
4. Toisiokäämi tuottaa alhaisemman jännitteen sähkötehoa.
5. Muuntajaöljy siirtää lämpöä pois aktiivisista komponenteista.
6. Suoja- ja valvontakomponentit tukevat turvallista käyttöä.

Koska muuntaja asennetaan ulos, sen kotelointi, eristysjärjestelmä, tiivistys, korroosionkestävyys ja sääsuojaus ovat tärkeitä osa-alueita pitkän aikavälin suorituskyvyssä. Teknisesti oikea sähkösuunnittelu vaatii edelleen sopivaa mekaanista ja ympäristönsuojelua.

Kapasiteetin ja vaiheen konfigurointi

Kapasiteetti on yksi ensimmäisistä määrityksistä, jotka ostajien tulee tarkistaa, mutta se tulee aina arvioida yhdessä vaihekonfiguraation kanssa. Yksivaiheinen 75 KVA muuntaja soveltuu tiettyihin asuin-, valaistus- ja pieniin kaupallisiin jakelujärjestelmiin, kun taas kolmivaihelaitteet valitaan normaalisti, kun verkko vaatii kolmivaiheista kuormitusta tai teollisuustehoa.

Yksi tärkeä virhe on olettaa, että jokaisella 75 KVA muuntajalla on samat sähköiset ominaisuudet. KVA-luokitus ilmaisee vain kapasiteetin. Jännite, vaihe, taajuus, liitäntäkonfiguraatio, impedanssi, eristystaso ja sovellettavat standardit on myös määritettävä.

Ensisijaisen ja toissijaisen jännitteen valinta

Jännitteen yhteensopivuus on kriittinen ostettaessa napa-asennettavaa muuntajaa. Esimerkiksi yhdelle verkkojännitteelle suunniteltua kokoonpanoa ei voida yksinkertaisesti kytkeä toiseen verkkoon varmistamatta, että sen eristysjärjestelmä, käämitys, lisävarusteet ja arvot ovat asianmukaisia.

Edustava Guangbian 75KVA -kokoonpano käyttää ensiöjännitejärjestelyä 4160 Grd Y / 2400 V ja toisiolähtöä 120/240 V. Tällaiset arvot ovat sovelluskohtaisia, eikä niitä pidä käsitellä yleisinä eritelminä jokaiselle 75 KVA muuntajalle.

Hanaasennot voivat myös olla tärkeitä, kun sisääntuleva jännite vaihtelee. Oikein valitun hanakokoonpanon avulla insinöörit voivat kompensoida tietyt syöttöjänniteolosuhteet säilyttäen samalla sopivan toisiojännitteen. Tarkka hana-alue tulee aina varmistaa projektin eritelmän mukaan ennen tilaamista.

Ydin, käämit, eristys ja jäähdytys

Muuntajan tehokkuus ja käyttöikä riippuvat voimakkaasti aktiivisista materiaaleista ja valmistuksen laadusta. Ydin tarjoaa magneettisen reitin, kun taas käämit siirtävät sähköenergiaa korkea- ja matalajännitepuolen välillä.

Guangbianin viitattu 75KVA-konfiguraatio käyttää kuparikäämityksiä ja raesuuntaista piiterästä sydämenä. Kuparilla on korkea sähkönjohtavuus ja sitä käytetään laajalti, kun tehokas virransiirto ja lämpöteho ovat tärkeitä. Raesuuntautunut sähköteräs auttaa vähentämään magneettisia häviöitä oikein käsiteltynä ja koottuna.

Yksikössä on öljyupotettu muotoilu ONAN-jäähdytyksellä eli Oil Natural, Air Natural. Muuntajaöljy kiertää luonnollisesti imeessään lämpöä sydämestä ja käämeistä. Lämpö siirtyy sitten säiliön pinnan kautta ympäröivään ilmaan. Pakotettujen pumppujen tai puhaltimien puuttuminen voi yksinkertaistaa jäähdytysjärjestelmää ja vähentää apukomponenttien määrää.

Öljyllä upotetut laitteet edellyttävät kuitenkin huolellista huomiota säiliön eheyteen, tiivistykseen, holkkeihin, öljyn kuntoon ja ympäristönsuojeluun. Säännöllinen tarkastus auttaa tunnistamaan vuodot, korroosion, ylikuumenemisen tai huonontuneet liitokset ennen kuin näistä ongelmista tulee suuria vikoja.

Tärkeät suorituskykyparametrit

Muuntajan tietolehti sisältää useita arvoja, jotka vaikuttavat suoraan toimintakykyyn. Näiden lukujen ymmärtäminen auttaa ostotiimiä vertailemaan tuotteita tarkemmin sen sijaan, että keskittyisivät vain ostohintaan.

Pienemmät häviöt voivat osaltaan parantaa elinkaaritehokkuutta, erityisesti muuntajille, jotka pysyvät jännitteisenä pitkiä aikoja. Tästä syystä tyhjäkäyntihäviö ansaitsee huomion, vaikka kytketty kuormitus vaihtelee merkittävästi päivän aikana.

Impedanssi on yhtä tärkeä järjestelmän suunnittelussa. Se vaikuttaa jännitteen pudotukseen kuormituksen alaisena ja vikojen aikana käytettävissä olevaan virtaan. Suojausinsinöörien tulisi siksi käyttää valmistajan vahvistamaa impedanssiarvoa koordinoidessaan ylä- ja alavirran suojalaitteita.

Missä käytetään 75 KVA:n pylväsasennettavaa muuntajaa

75 KVA:n kapasiteetti sopii useisiin pienempiin jakelutarpeisiin. Sen kompakti yläpuolinen asennus tekee siitä erityisen hyödyllisen, kun maan saatavuus, asennuskustannukset ja kuorman läheisyys ovat tärkeitä näkökohtia.

• Asuinyhteisöt:Pienjännitesähkön toimittaminen taloryhmille, joissa laskettu kysyntä on sopiva.
• Maaseudun sähköistys:sähkön saatavuuden tukeminen alueilla, joilla sähkönjakelu on edelleen käytännöllistä.
• Kadun ja alueen valaistus:paikallisen pienjännitejakelun tarjoaminen valaistusverkkoihin.
• Pienet kaupalliset tilat:palvelee myymälöitä, toimistoja, palvelurakennuksia ja muita kohtalaisia ​​sähkökuormia.
• Koulut ja julkiset tilat:tarjoaa paikallisen jakelun, jossa kuormitusprofiili vastaa muuntajan kapasiteettia.
• Pienet teolliset sovellukset:tukemaan sopivia apu- tai vähän vaativia teollisuuskuormia.
• Infrastruktuuriprojektit:paikallisen sähkön muuntamisen tarjoaminen valituille julkisille ja yleishyödyllisille projekteille.

Sopivin sovellus riippuu todellisesta kuormituslaskelmasta. Muuntajaa ei pidä valita vain siksi, että 75KVA näyttää olevan lähellä odotettua kulutusta. Käynnistysvirrat, moottorin kuormitukset, kausiluonteinen kysyntä, tehokerroin, tuleva laajeneminen ja kuormituksen monimuotoisuus tulisi kaikki ottaa huomioon.

Kuinka valita oikea muuntaja

Oikean 75KVA napa-asennetun muuntajan valinta alkaa täydellisen sähköympäristön määrittelystä. Seuraava tarkistuslista voi auttaa ostajia välttämään kalliita määrittelyvirheitä.

1. Laske odotettu kuormitus.Määritä normaali kysyntä, huipputarve, moottorin käynnistysvaatimukset ja mahdollinen tuleva laajennus.
2. Vahvista ensiöjännite.Yhdistä muuntaja sähkönjakeluverkkoon.
3. Vahvista toisiojännite.Varmista, että lähtö vastaa kytkettyä laitetta ja paikallista sähköjärjestelmää.
4. Valitse oikea vaihekonfiguraatio.Yksivaiheisilla ja kolmivaiheisilla järjestelmillä on erilaiset sovellusvaatimukset.
5. Tarkista taajuus.Varmista, että muuntaja on suunniteltu verkon taajuudelle.
6. Tarkista impedanssi.Varmista yhteensopivuus vikavirtalaskelmien ja suojauksen koordinoinnin kanssa.
7. Tarkista eristysvaatimukset.Ota huomioon järjestelmän jännite ja ympäristöolosuhteet.
8. Harkitse asennusympäristöä.Lämpötila, kosteus, korkeus, tuuli, altistuminen suolalle, pöly ja korroosio voivat vaikuttaa suunnitteluvaatimuksiin.
9. Tarkista sovellettavat standardit.Varmista, että muuntajan dokumentaatio ja testaus vastaavat kohdemarkkinoiden vaatimuksia.
10. Keskustele räätälöimisestä ennen tuotantoa.Valmistajan on vahvistettava tekniset parametrit oletukseen luottamuksen sijaan.

Asennus- ja huoltonäkökohdat

Oikea asennus on välttämätöntä muuntajan luotettavan toiminnan kannalta. Pylväsasennettavat laitteet on tuettava sopivalla rakenteella, joka kestää mekaanisen painon ja ympäristövoimat. Sähkövälykset, maadoitukset, johdinliitännät, suojalaitteet ja huoltoon pääsy on myös otettava huomioon sovellettavien paikallisten vaatimusten mukaisesti.

Ennen jännitteen kytkemistä teknikkojen tulee tarkistaa tyyppikilven tiedot, liitännät, maadoitus, eristyksen kunto, mekaaniset kiinnikkeet, holkit ja suojakomponentit. Testausmenettelyjen tulee noudattaa hankkeen eritelmiä ja sovellettavia standardeja.

Käyttöönoton jälkeen rutiinitarkastukset voivat auttaa havaitsemaan kehittyviä ongelmia. Huoltohenkilöstön tulee kiinnittää erityistä huomiota:

• Öljyvuoto tai epätavalliset öljytason muutokset
• Säiliössä, liittimissä tai asennustarvikkeissa korroosiota
• Vaurioituneet tai saastuneet holkit
• Löysät sähköliitännät
• Epänormaali lämpötilan nousu
• Epätavallinen melu tai tärinä
• Ylikuumenemisen tai värjäytymisen merkkejä
• Maadoitusliitäntöjen kunto
• Vaikean sään tai ulkoisen vaikutuksen aiheuttamat vauriot

Öljyllä upotetut muuntajat vaativat erityistä huomiota vuotojen hallintaan. Pientä vuotoa ei pidä yksinkertaisesti jättää huomiotta, koska se voi viitata tiivisteen, holkin, hitsin, tiivisteen tai säiliön osan huonontumiseen. Nopea tutkiminen voi vähentää laitevaurioiden, palvelun keskeytysten ja ympäristöongelmien riskiä.

Kuinka Guangbian tukee Transformer-projekteja

Valmistuksen johdonmukaisuus on erityisen tärkeää jakelumuuntajille, koska pienet poikkeamat käämityksessä, sydämen kokoonpanossa, eristyksessä, tiivistämisessä tai testauksessa voivat vaikuttaa pitkän aikavälin kentän suorituskykyyn. Guangbian noudattaa monivaiheista tuotantoprosessia 75 kVA:n napakiinnitetyille muuntajaratkaisuilleen.

Valmistuksen työnkulku sisältää hylsyn käsittelyn, käämityksen, säiliön valmistuksen ja hitsauksen, tyhjiökuivauksen, kokoonpanon, öljyn täytön ja sulkemisen, sähkötestauksen, lopputarkastuksen ja pakkaamisen. Jokainen vaihe käsittelee muuntajan luotettavuuden eri näkökohtia.

Guangbian tarjoaa myös räätälöityjä muuntajaratkaisuja eri markkinoille ja jakelujärjestelmille. Projekteissa, jotka vaativat erityisiä jännitekonfiguraatioita, vaihejärjestelyjä, standardeja, lisävarusteita tai dokumentaatiota, tekniset vaatimukset tulee vahvistaa ennen tuotannon aloittamista.

Usein kysytyt kysymykset

Mitä 75KVA tarkoittaa muuntajassa?

75 KVA on muuntajan näennäisteho. Se kuvaa muuntajan sähköistä kapasiteettia eikä sen aina kuluttaman energian määrää. Todellinen käyttökuorma riippuu kytketystä laitteesta, tehokertoimesta, kuormitusprofiilista ja järjestelmän olosuhteista.

Soveltuuko 75KVA muuntaja kotitalouksien sähkönjakeluun?

Se voi sopia asuinkäyttöön, kun laskettu tarve on yhteensopiva muuntajan kapasiteetin ja sähkökonfiguraation kanssa. Insinöörien tulisi ottaa huomioon kuluttajien määrä, huippukysyntä, monimuotoisuus, moottorien kuormitus, lämmitys- ja jäähdytyslaitteet sekä mahdollinen tuleva kasvu.

Minkä toisiojännitteen 75KVA napakiinnitetty muuntaja voi tarjota?

Toisiojännitettä ei määritetä pelkästään 75 KVA:n arvolla. Se on määritettävä kohdesähköjärjestelmän mukaan. Edustava Guangbian-kokoonpano tarjoaa 120/240 V toisiolähtöä, mutta eri markkinoilla voidaan tarvita muita jännitekokoonpanoja.

Miksi kuparia käytetään muuntajien käämeissä?

Kupari tarjoaa korkean sähkönjohtavuuden ja hyvän lämpösuorituskyvyn. Nämä ominaisuudet tekevät siitä laajasti käytetyn käämimateriaalin jakelumuuntajiin, joissa luotettava virransiirto ja tehokas toiminta ovat tärkeitä.

Mikä on ONAN-jäähdytys?

ONAN tarkoittaa Oil Natural, Air Natural. Muuntajaöljy kiertää luonnollisesti imeessään lämpöä sydämestä ja käämeistä, kun taas lämpö siirtyy muuntajasäiliöstä ympäröivään ilmaan ilman pakotettuja pumppuja tai puhaltimia.

Mitä tulee tarkistaa ennen 75KVA muuntajan ostamista?

Ostajien tulee vahvistaa nimelliskapasiteetti, vaihe, ensiöjännite, toisiojännite, taajuus, impedanssi, eristysvaatimukset, jäähdytysmenetelmä, asennusympäristö, sovellettavat standardit, lisävarusteet, testausvaatimukset ja toimitusasiakirjat.

Voiko Guangbian räätälöidä 75 KVA napakiinnitettävää muuntajaa?

Guangbian voi tarjota räätälöityjä muuntajaratkaisuja projektin vaatimusten perusteella. Asiakkaiden tulee toimittaa yksityiskohtaiset sähkötiedot ja kohdemarkkinoiden vaatimukset, jotta suunnittelutiimi voi määrittää sopivan kokoonpanon.

Miten pylväsasennettavan muuntajan käyttöikää voidaan parantaa?

Asianmukainen mitoitus, oikea asennus, sopiva suojaus, asianmukainen kuormitus, säännöllinen tarkastus, tehokas maadoitus ja nopea huomioiminen epänormaalissa lämpötilassa, melussa, öljyvuodossa tai sähköolosuhteissa voivat kaikki edistää luotettavaa ja pitkäkestoista toimintaa.

Johtopäätös

75 KVA:n napa-asennettava muuntaja voi olla tehokas ratkaisu paikalliseen keskijännitteestä pienjännitteeseen sähkönjakoon, kun sen sähköiset ja mekaaniset tekniset tiedot on sovitettu oikein projektiin. Sen yläpuolinen asennus voi vähentää maan tarvetta, kun taas öljyllä upotettu ONAN-jäähdytysjärjestelmä tarjoaa suoraviivaisen lähestymistavan lämmönhallintaan ulkokäyttöön.

Pelkkä kapasiteetti ei kuitenkaan koskaan saisi vaikuttaa ostopäätökseen. Primääri- ja toisiojännite, vaihekonfiguraatio, taajuus, impedanssi, häviöt, eristys, ympäristöolosuhteet, asennusrakenne, suojaus ja sovellettavat standardit vaikuttavat kaikki siihen, toimiiko muuntaja luotettavasti kentällä.

Guangbianyhdistää muuntajien valmistuskokemuksen räätälöityihin tuoteratkaisuihin erilaisiin jakeluverkkoihin ja kansainvälisiin sovelluksiin. Sydän- ja käämituotannosta säiliön valmistukseen, kuivaamiseen, öljyn täyttöön, sähkötestaukseen ja lopputarkastukseen, jokainen vaihe edistää valmiin muuntajan luotettavuutta.
